НАЗНАЧЕНИЕ:

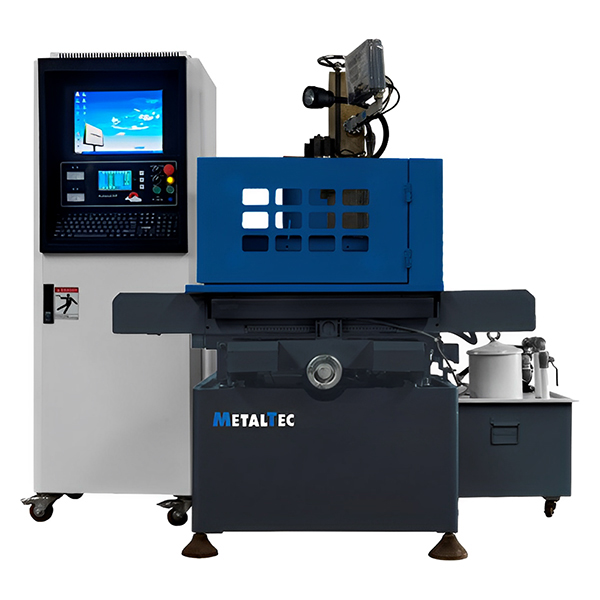

Электроэрозионный проволочно-вырезной станок Metaltec DK 7750FМ предназначен для производства различных типов металлических изделий. Основное преимущество электроэрозионной обработки заключается в том, что ее можно использовать для обработки любого материала, если он является токопроводящим.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Возможно обрабатывать детали из карбида вольфрама или титана, которые трудно обрабатывать традиционными методами резания.
Электроэрозионная обработка позволяет обрабатывать закаленные детали. В то время как другие методы обработки должны быть выполнены до того, как заготовка будет закалена с помощью термообработки, электроэрозионная обработка также может быть применена к закаленному материалу.
Таким образом, можно избежать любой потенциальной деформации в результате термической обработки.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Станок позволяет обрабатывать любые токопроводящие материалы, различной твердости.
- Отсутствует любая стружка.
- Поверхность заготовки не деформируется из-за отсутствия термического и механического влияния.
- Изготовление деталей сложной формы и малых размеров.
- Простота конструктива станка увеличивает его надежность в процесс эксплуатации.
- Проволочный электрод используется многократно, удешевляя процесс производства.
ПРЕИМУЩЕСТВА:
- Высокая мощность генератора импульсов позволяет обрабатывать на высокой скорости.
- Встроенная система ЧПУ – Autocut, на русском языке.
- Усиленная станина для обработки деталей большой массы.
- Металлический защитный экран рабочей зоны.
Производственные стандарты и проверки станков.
- Стандарт производства станков GB7926-2005
- Прочие аксессуары: в соответствии с заводской приемкой.
- Точность обработки - рез прямого тела квадратом 10 × 10 мм / 40 мм, гарантированно в пределах 0,015 мм.
- При резке цилиндра диаметром 10 мм / 40 мм разница между максимальным и минимальным размером находится в пределах 0,02 мм.
- При резке конусов с нижним диаметром φ5 мм и конусом 6 градусов / 40 мм погрешность округлости находится в пределах 0,05 мм.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
- Модель станкаDK7750FМ
- ТипМногопроходной
- Режущий ток, А0,3 ≤ 6
- Шероховатость, мкм< 2,5 (один проход)
< 1,2 (несколько проходов) - Рабочая точность, мм0,012
- Потребляемая мощность станка, кВт2
- Линейка с цифровым дисплеем, мм0,005
- Тип направляющихЛинейные
- Тип приводаШаговый
- Способ управленияРазомкнутым контуром
- Ходовой винтПрецизионный шариковый
- Ход рабочего стола, мм500 × 800
- Размер рабочего стола, мм650 × 1140
- Допустимая нагрузка на стол, кг800
- Макс. высота обрабатываемой детали, мм500
- Макс. конус обрабатываемой детали± 6 градусов / 80 мм
- Эффективность резки, мм2 / мин≤ 120 - 150
- Диаметр проволоки, мм0,12 ～0,20
- Скорость проволоки, м/с5,8 - 11,5
- Длина, мм1720
- Ширина, мм1400
- Высота, мм1800
- Вес, кг2000
Конструктивные особенности
 | ВСТРОЕННАЯ CAD / CAM СИСТЕМА НА ОСНОВЕ «AUTOCAD» Полностью русифицированная система позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения. |
 | ЦЕНТРАЛИЗОВАННАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Автоматически смазывает основные узлы станка упрощая тем самым обслуживание оборудования. |
 | ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ Повышают точность при обработке заготовки во время перемещения стола. |
 | РЕЦИРКУЛЯЦИОННЫЙ НАСОС Необходим при многопроходной обработке для вымывания крошки из зоны резания заготовки и стабильной среды для получения лучшего качества поверхности. |
 | СИСТЕМА DRO Устройство цифровой индикации позволяют сверхточно отслеживать перемещения рабочего стола по осям, что удобно использовать при позиционировании детали. |
 | АВТОМАТИЗИРОВАННАЯ ОСЬ Z Электрический привод на подъем по оси Z позволяет поднимать/опускать с кнопки верхнюю консоль при изменении максимальной высоты заготовки. |
 | АВТОМАТИЧЕСКАЯ СИСТЕМА НАТЕЖЕНИЯ ПРОВОЛОКИ Данное устройство позволяет компенсировать удлинение проволоки во время работы и держать натяжку в установленных пределах, что позволяет добиваться хороших показателей точности до 12 мкм. |
 | СТАЦИОНАРНАЯ ЗАЩИТА Экран защищает от разбрызгивания СОЖ, защищающая узлы станка и сохраняющая пространство вокруг станка сухим и чистым. |
 | РЕЖУЩИЙ ИНСТРУМЕНТ Дополнительная катушка молибденовой проволоки длиной 2000 метров и толщиной 0,18 мм дает возможность подбора расходных материалов без отрыва от работы самого станка. |
 | ВОДОРАСТВОРИМАЯ ЭМУЛЬСИОННАЯ ПАСТА Увеличивает срок службы инструмента и позволяет дольше сохранять качество реза получаемых изделий. Рабочая жидкость подготавливается путем смешивания в пропорциях 1 кг пасты на 40-50 литров воды. |
 | СЕТЧАТЫЙ ФИЛЬТР Установленный в рециркуляционный насос фильтр надежно задерживает частицы металла от попадания в замкнутый контур системы охлаждения. |
УЗЕЛ ПЕРЕМОТКИ ПРОВОЛОКИ
 | Позволяет многократное использование проволоки и обеспечивает ее постоянную подачу в рабочую зону. |
| Цена | |
| {PRICE_9735} | |
Опции
  | УСТРОЙСТВО КОНУСНОЙ РЕЗКИ Данное устройство позволяет делать конические резы на заготовках, угол наклона составляет ±30 или ±45 градусов. Применяется для внешних и внутренних многопроходных резов с сохранением заявленной геометрии и точности. |
  | УСТРОЙСТВО ДЛЯ РЕЗКИ АЛЮМИНИЯ Алюминий и сплавы на его основе при эрозионной обработке приводят к быстрому износу токоприемников, для сохранения функционала станка устанавливается данная опция. |
