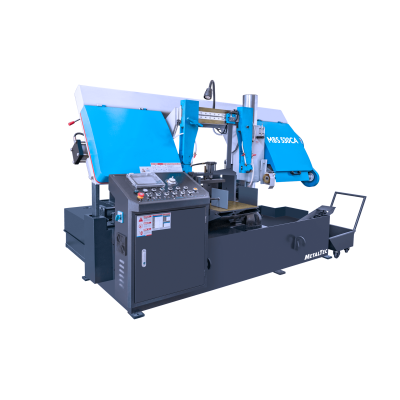

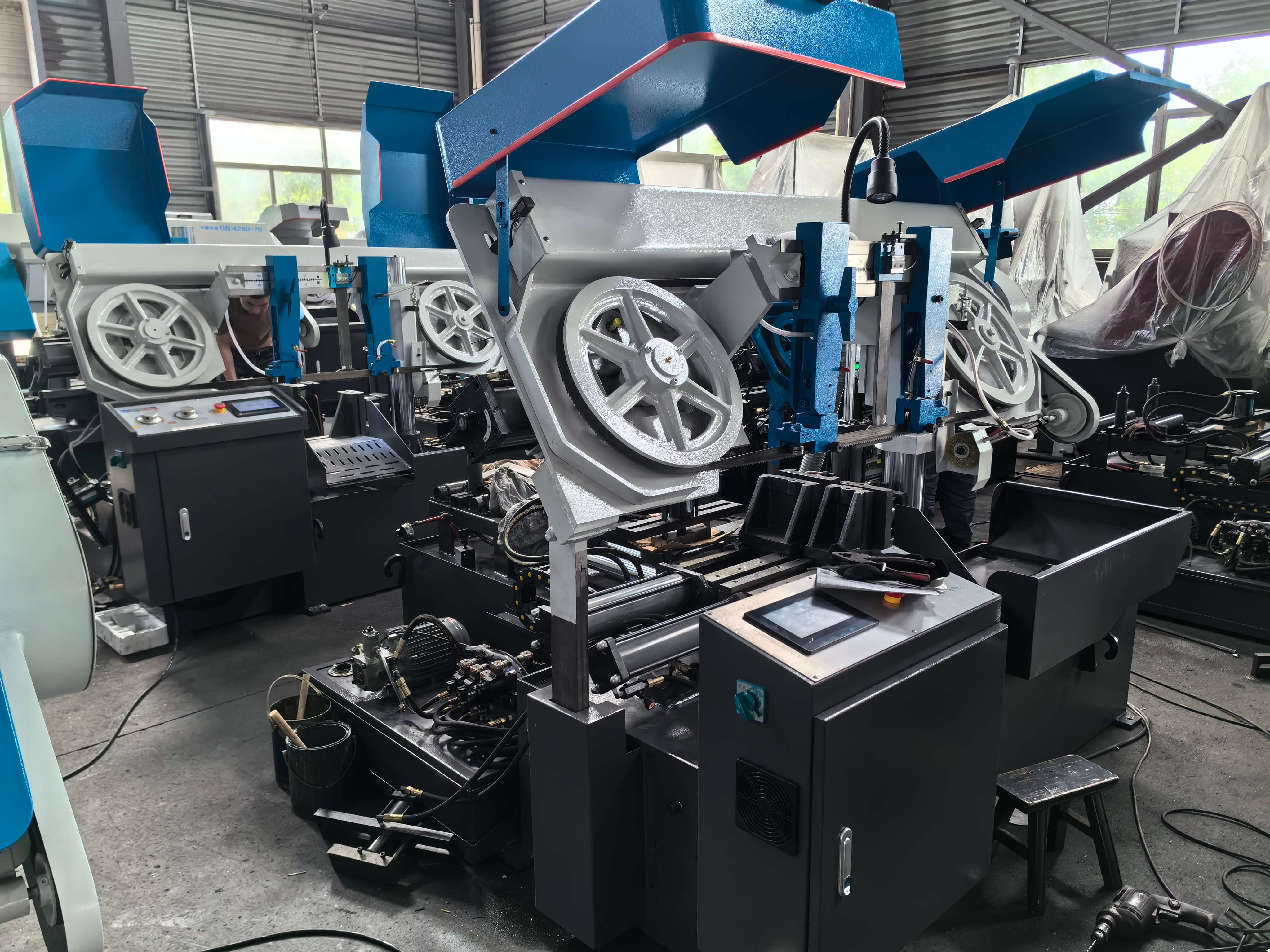

MetalTec MBS 530 CА автоматический колонный ленточнопильный станок

Ленточнопильный станок MetalTec колонного типа предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
В наличии
3 019 113
3 354 570 ₽
Модель:
MBS 530 CА
Категория:
Автоматические колонные ленточнопильные станки
Выберите модель
Краткие характеристики
Тип станка
автоматический
Конструкция
колонный
Сечение обрабатываемой детали
Ø 530 / 530 x 530
Угол поворота рамы
0 - 90 градусов
Размер ленточного полотна
5400 x 41 x 1,3 мм
Установленная мощность
5,5 кВт
Масса
3000 кг
MetalTec MBS 530 CА автоматический колонный ленточнопильный станок
MBS 530 CА
3 019 113
0%
...

Доставка: Самовывоз, Доставка транспортной компанией, Доставка автопарком компании

Оплата осуществляется на основании выставленных счетов. Заказ поступит в работу после внесения предоплаты.

Остались вопросы?

Свяжитесь с нами удобным для вас способом.

О товаре

НАЗНАЧЕНИЕ:

Ленточнопильный автоматический станок MetalTec - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.

Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.

На данном станке осуществляется обработка в автоматическом режиме. В автоматическом режиме – станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановка пильного полотна, поднятие рамы, разжатие основных тисков, и продвижение заготовки.

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.



СХЕМЫ ОБРАБОТКИ:

СТАЛЬНЫЕ ТРУБЫ ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ СТАЛЬНОЙ ПРУТОК



ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
  • Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
  • Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
  • Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
  • Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
  • Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
  • Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.
  • - Автоматическое продвижение заготовок и подача их в зону резки, позволяет с высокой точностью ± 0,2 мм выполнять повторение предыдущего цикла пиления.



ПРЕИМУЩЕСТВА:

  • Автоматическое опускание и подъем пильной рамы - позволяет повысить производительность, качество резки и безопасность при работе.
  • Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Возможность резки под разными углами – от 90 градусов до 45 градусов - позволяет производить резку под разными углами, для последующей сварки конструкций.
  • Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.



ПРИНЦИПЫ УКЛАДКИ ЗАГОТОВОК ДЛЯ ЗАЖИМА:

Для обеспечения стабильности положения заготовок при пилении, следуйте общим правилам укладки заготовок для зажима в тисках. Основные принципы и примеры укладки, в зависимости от формы поперечного сечения заготовки и количества укладываемых заготовок представлены на следующей диаграмме.

Неправильное крепление и сохранение подвижности может привести к смещению заготовки в процессе пиления и повреждению пильного инструмента.

Другие модели
Наши преимущества
В НАЛИЧИИ

более 700 станков

ДОСТАВКА

от 7 дней по РФ

ПОДБОР

станков и оборудования

ПОМОЩЬ

в оформлении кредита

Технические характеристики
Технические характеристики:
  • Модель
    MBS 530 CА
Параметры резки:
  • Диаметр резки под 90°, мм
    530 - 530 х 530
  • Круг
    530
  • Прямоугольник
    530 х 530
  • Пакетная резка
    530 х 210
  • Контроллер (до 5 программ в одном цикле резки)
    ЧПУ
  • Размер полотна, мм
    6350 х 41 х 1,3
  • Скорость, м/мин
    20 - 80
  • Система крепления заготовки
    Гидравлические тиски с прижимом для пакетной резки
  • Максимальная нагрузка на стол, кг
    5000
  • Макс. нагрузка на стол подачи, кг
    3000
  • Макс. вес заготовки (продвижение тисков), кг
    5000
  • Высота тисков, мм
    270
  • Продвижение за один цикл подачи, мм
    400 * 999 повторений
  • Точность подачи, мм
    ±0.20
Двигатели:
  • Мощность двигателя, кВт
    5,5
  • Мощность мотора гидравлики, кВт
    1,5
  • Гидравлическая помпа, кВт
    0,09
Габаритные размеры:
  • Длина, мм
    3100
  • Ширина, мм
    2300
  • Высота, мм
    2000
  • Вес, кг
    4000
Конструктивные особенности

Конструктивные особенности

НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА

Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна).

Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации

КОЛОННЫЙ ТИП СТАНКА

Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа – точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.

Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

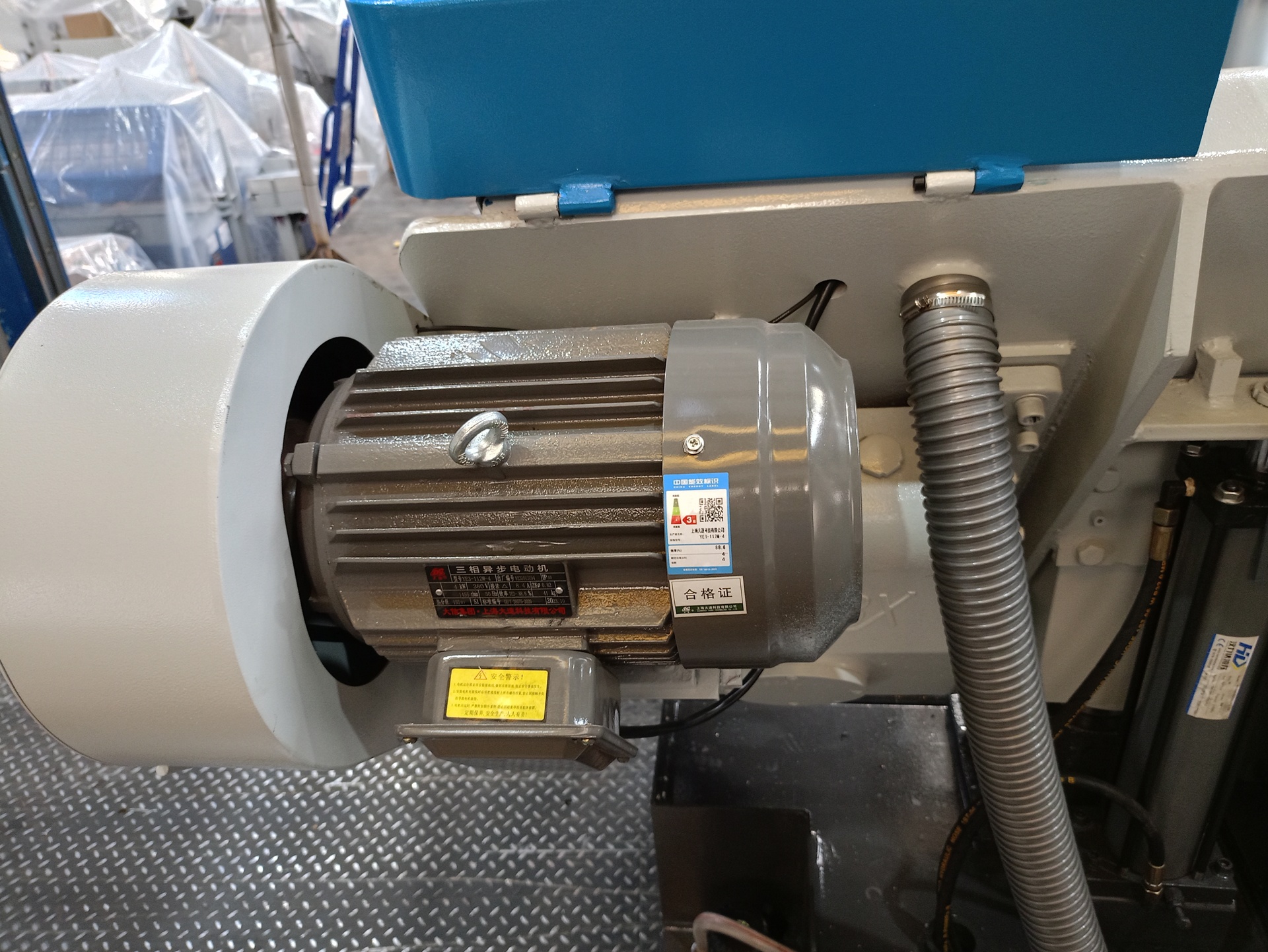

ГЛАВНЫЙ ДВИГАТЕЛЬ

Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 3 и 4 кВт.

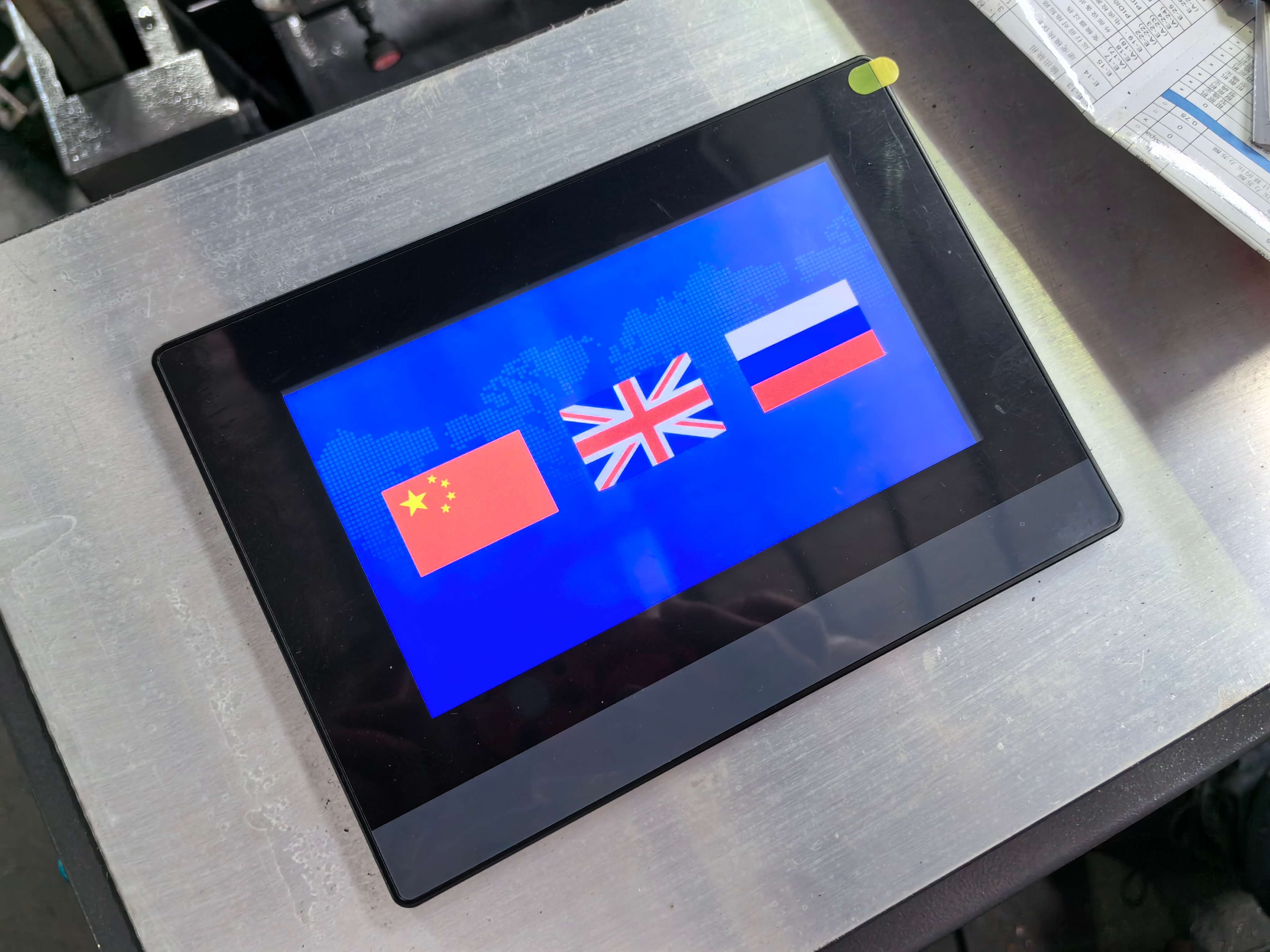

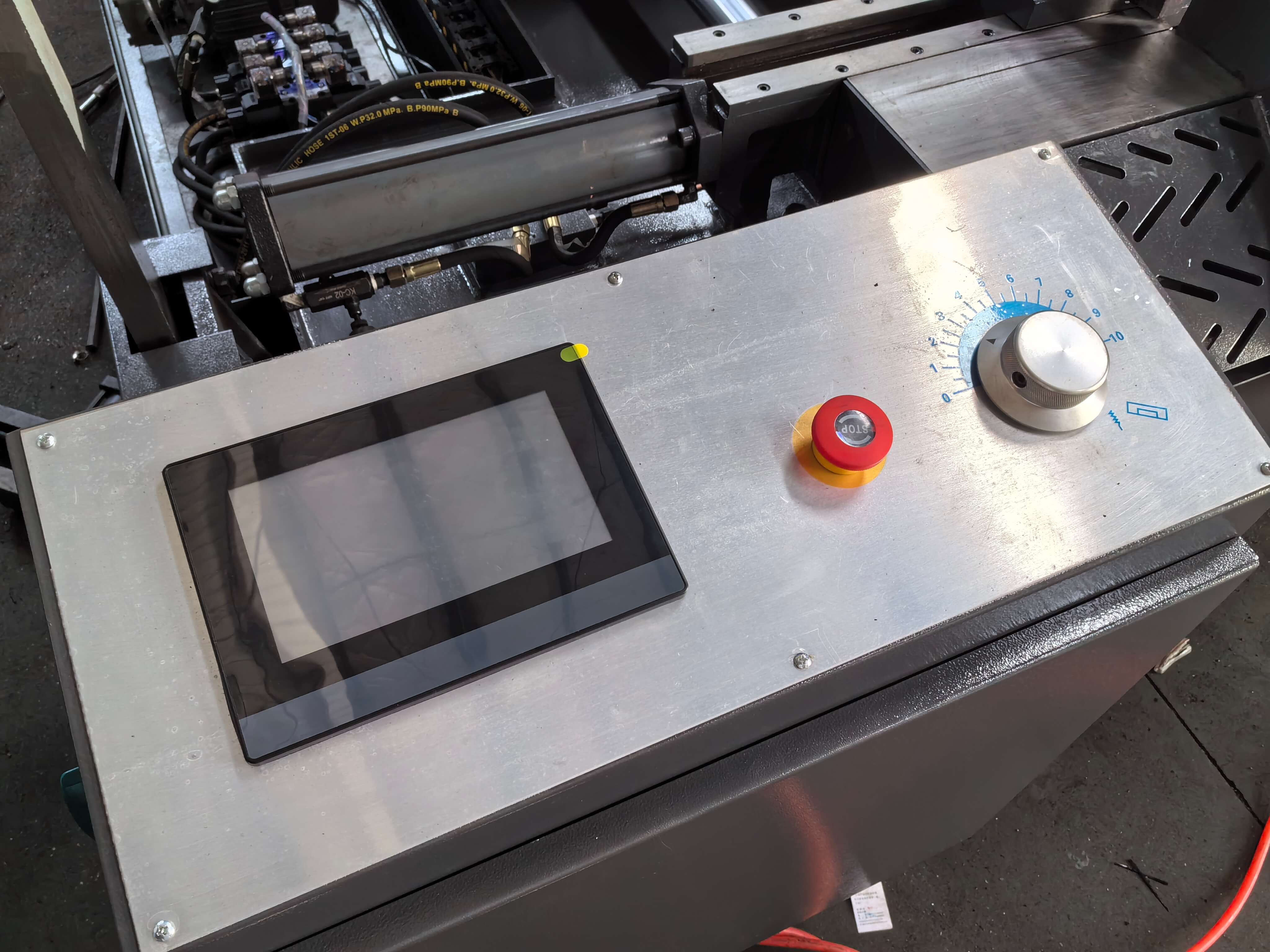

ПАНЕЛЬ ОПЕРАТОРА

Эргономичная панель оператора позволяет беспрепятственно управлять рабочими узлами станка:

  • пуск цикла пиления в автоматическом режиме
  • управление органами станка в ручном режиме

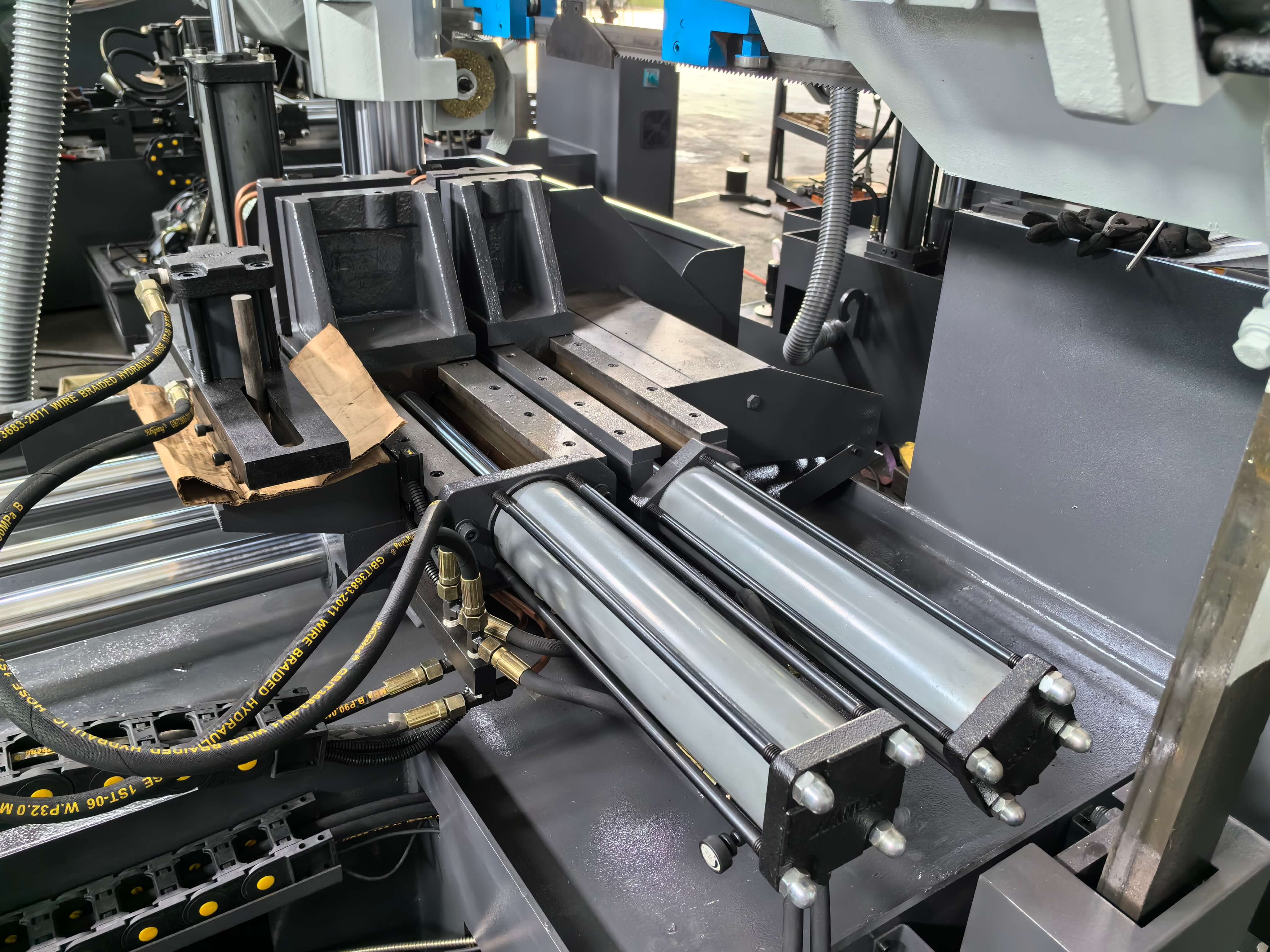

ГИДРАВЛИЧЕСКИЕ ТИСКИ

Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие гидравлических тисков осуществляется в автоматическом режиме при начале и остановке цикла.

РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ

Бесступенчатая регулировка скорости – 20 - 80 м/мин.

АВТОМАТИЧЕСКАЯ ПОДАЧА

Т – образная конструкция станка включает автоматический рольганг для базирования и продвижения заготовок в зону пиления. Максимальное продвижение за один раз – 400 мм. Рольганг оснащен ограничительными и поддерживающими роликами для надежного и перпендикулярного базирования длинных заготовок, а также для плавной подачи.

ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ

Станок оснащен гидравлическим прижимом для пакетной резки, позволяющим надежно фиксировать несколько заготовок для получения точного и качественного реза.

Свойства станка
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина, мм: 3100 Ширина, мм: 2300 Высота, мм: 2000 Вес, кг: 4000
ДВИГАТЕЛИ
Мощность двигателя, кВт: 5,5 Мощность мотора гидравлики, кВт: 1,5 Гидравлическая помпа, кВт: 0,09
ПАРАМЕТРЫ РЕЗКИ
Диаметр резки под 90°, мм: 530 - 530 х 530 Круг: 530 Прямоугольник: 530 х 530 Пакетная резка: 530 х 210 Контроллер (до 5 программ в одном цикле резки): ЧПУ Размер полотна, мм: 6350 х 41 х 1,3 Скорость, м/мин: 20 - 80 Система крепления заготовки: Гидравлические тиски с прижимом для пакетной резки Максимальная нагрузка на стол, кг: 5000 Макс. нагрузка на стол подачи, кг: 3000 Макс. вес заготовки (продвижение тисков), кг: 5000 Высота тисков, мм: 270 Продвижение за один цикл подачи, мм: 400 * 999 повторений Точность подачи, мм: ±0.20
НАПРАВЛЯЮЩИЕ ПИЛЬНОГО ПОЛОТНА
:

Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна).

Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации

ГЛАВНЫЙ ДВИГАТЕЛЬ
:

Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью 3 и 4 кВт.

ГИДРАВЛИЧЕСКИЕ ТИСКИ
:

Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие гидравлических тисков осуществляется в автоматическом режиме при начале и остановке цикла.

КОЛОННЫЙ ТИП СТАНКА
:

Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа – точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.

Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.

РЕГУЛИРОВКА СКОРОСТИ ПИЛЕНИЯ
:

Бесступенчатая регулировка скорости – 20 - 80 м/мин.

ГИДРАВЛИЧЕСКИЙ ПРИЖИМ ДЛЯ ПАКЕТНОЙ РЕЗКИ
:

Станок оснащен гидравлическим прижимом для пакетной резки, позволяющим надежно фиксировать несколько заготовок для получения точного и качественного реза.

ПАНЕЛЬ ОПЕРАТОРА
:

Эргономичная панель оператора позволяет беспрепятственно управлять рабочими узлами станка:

  • пуск цикла пиления в автоматическом режиме
  • управление органами станка в ручном режиме
АВТОМАТИЧЕСКАЯ ПОДАЧА
:

Т – образная конструкция станка включает автоматический рольганг для базирования и продвижения заготовок в зону пиления. Максимальное продвижение за один раз – 400 мм. Рольганг оснащен ограничительными и поддерживающими роликами для надежного и перпендикулярного базирования длинных заготовок, а также для плавной подачи.
