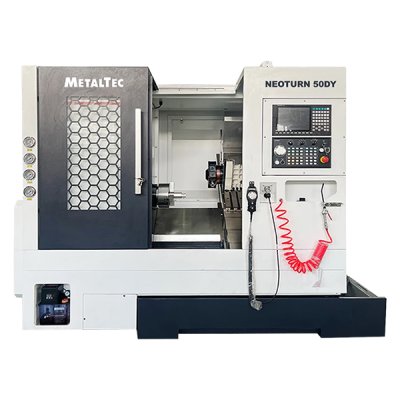

MetalTec Neo Turn 50DY (150) Токарный автомат с ЧПУ

4-х осевые токарные автоматы с ЧПУ серии MetalTec Neo Turn специально разработаны для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью...

Нет в наличии

5 579 769 ₽

~~6 373 683 ₽~~

Отдел продаж

8-800-700-71-97 order@s-bravo.ru Перезвонить мне

Модель:: Neo Turn 50DY 150
Категория:: Токарные автоматы с ЧПУ

Выберите модель

Neo Turn 50DY 200

Neo Turn 50DY 150

Краткие характеристики

Расстояние над станиной

510 мм

Макс. диаметр вращения

180 мм

Скорость вращения

5000 об/мин

Система ЧПУ

SYNTEC 22TB

Мощность двигателя

7,5 / 11 кВт

Масса

2900 кг

Отправить запрос Добавить в избранные

Доставка: Самовывоз, Доставка транспортной компанией, Доставка автопарком компании

Оплата осуществляется на основании выставленных счетов. Заказ поступит в работу после внесения предоплаты.

Остались вопросы?

Свяжитесь с нами удобным для вас способом.

О товаре

НАЗНАЧЕНИЕ:

MetalTec TCK50DY представляет собой высокоскоростной, надежный станок обладающий высокой точностью. Станина, бабка и другие основные компоненты изготовлены из высокопрочных материалов для обеспечения долговременной и стабильной работы станка.

Благодаря станине с наклоном под углом 30 градусов и высокоточным тайваньским линейным направляющим качения с преднатягом, станок обладает высокой точностью позиционирования, что подходит для высокоскоростной и высокоточной обработки.

Высокоскоростной и точный шпиндельный узел с высокой жесткостью, главный двигатель, может достигать высокой скорости вращения шпинделя.

Шпиндельный узел собирается в камере с постоянной температурой. После сборки он обкатывается при постоянной температуре в течение 72 часов, затем непрерывно обкатывается в течение 72 часов на станке, чтобы обеспечить надежность высокоскоростной и высокоточной работы.

По осям X и Z серводвигатель непосредственно соединен с ходовым винтом через эластичную муфту передающие высокий крутящий момент и обладающей низкой инерцией. Для обеспечения надёжности и высокой точности позиционирования и повторяемости; используется усовершенствованная система централизованной, автоматической смазки.

ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ:

Наименование	Модель	Бренд
Система ЧПУ	22TB	SYNTEC (Тайвань)
Подшипники шпинделя	P4	NTUS (Германия)
Подшипники по ШВП	P4	NSK (Япония)
4+4*4 приводная голова	ER25-Y	TJ (Тайвань)
Двигатель шпинделя и привод	11	SYNTEC (Тайвань)
Направляющие	CGH35CA2R	INA (Германия)
ШВП	3210	THK (Япония)
Автоматическая система смазки	2L	HURUN SHANGHAI
Гидравлическая станция	1.5KW	ELLTE Nanjing
Насос СОЖ	450W	ZHENS domestic
Электрические компоненты	Автоматический выключатель/реле	Snyder France

Другие модели

Neo Turn 50DY 200

Наши преимущества

В НАЛИЧИИ

более 700 станков

ДОСТАВКА

от 7 дней по РФ

ПОДБОР

станков и оборудования

ПОМОЩЬ

в оформлении кредита

Технические характеристики

Модель

Neo Turn 50DY
Расстояние над станиной, мм

510
Макс. диаметр вращения, мм

180
Диаметр отверстия патрона, мм

56
Проходное отверстие шпинделя, мм

46
Скорость вращения шпинделя, об/мин

5000
Мощность главного двигателя, кВт

7,5 / 11
Торец шпинделя

A2-5
Ход по оси X, мм

1100
Ход по оси Z, мм

500
Скорость перемещения по осям X, Z, м/мин

24
Скорость перемещения по оси Y, м/мин

15
Зажимная система

3-х кулачковый патрон
Диаметр патрона, дюймов

6
Крутящий момент по оси X, Нм

11
Крутящий момент по оси Z, Нм

11
Модель направляющей по оси Х

CGH35CA2R
Модель направляющей по оси Z

CGH35CA2R
ШВП по осям X / Z

3210 / 3210
Количество инструмента в резцедержателе, шт.

8
Скорость вращения приводного инструмента, об/мин

4000
Мощность приводного инструмента, кВт

2,3
Размер инструмента, мм

20 X 20 / 32
Цанга

ER25
Напряжение насоса СОЖ, В

380 / 250

Параметры точности

Периодическое осевое перемещение шпинделя, мм

≤ 0,005
Конус радиального биения шпинделя, мм

≤ 0,005
Повторяемость по X и Z, мм

≤ 0,005
Точность позиционирования по X и Z, мм

≤ 0,01
Постоянство диаметра обрабатываемой детали, мм

≤ 0,01 / 150
Плоскостность обрабатываемой заготовки, мм

≤ 0,01 / 200
Округлость обрабатываемой заготовки, мм

≤ 0,005 / 75
Шероховатость поверхности, мм

≤ Ra1.4μm
Точность обработки

IT6
Повторяющаяся точность позиционирования по оси С, градусов

≤ 0,0027

Габаритные размеры

Длина, мм

2400
Ширина, мм

1700
Высота, мм

1900
Вес, кг

2900

Конструктивные особенности

ОСЕВЫЕ ИНСТРУМЕНТЫ

Расширенная версия инструментального суппорта с Y-осью: приводной инструментом по схеме 4+4 (ER25); набор статических осевых инструментов - 4 позиции (ER25).

ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА

Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контртоком приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна.

Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.

Свойства станка

ГАБАРИТНЫЕ РАЗМЕРЫ

Длина, мм: 2400 Ширина, мм: 1700 Высота, мм: 1900 Вес, кг: 2900

ПАРАМЕТРЫ ТОЧНОСТИ

Периодическое осевое перемещение шпинделя, мм: ≤ 0,005 Конус радиального биения шпинделя, мм: ≤ 0,005 Повторяемость по X и Z, мм: ≤ 0,005 Точность позиционирования по X и Z, мм: ≤ 0,01 Постоянство диаметра обрабатываемой детали, мм: ≤ 0,01 / 150 Плоскостность обрабатываемой заготовки, мм: ≤ 0,01 / 200 Округлость обрабатываемой заготовки, мм: ≤ 0,005 / 75 Шероховатость поверхности, мм: ≤ Ra1.4μm Точность обработки: IT6 Повторяющаяся точность позиционирования по оси С, градусов: ≤ 0,0027

ОСЕВЫЕ ИНСТРУМЕНТЫ

ЭФФЕКТИВНАЯ И НАДЕЖНАЯ СИСТЕМА

Высокоточный магнитный кольцевой энкодер значительно повышает точность позиционирования по оси C.
