НАЗНАЧЕНИЕ:
Трубогибы предназначены для гибки профильной трубы любого вида. (Круглая труба, квадратная труба, профильная труба или пруток). При работе на данном виде оборудования могут использоваться различные материалы, изготовленные из стали, нержавеющей стали, меди, бронзы, алюминия и прочие.

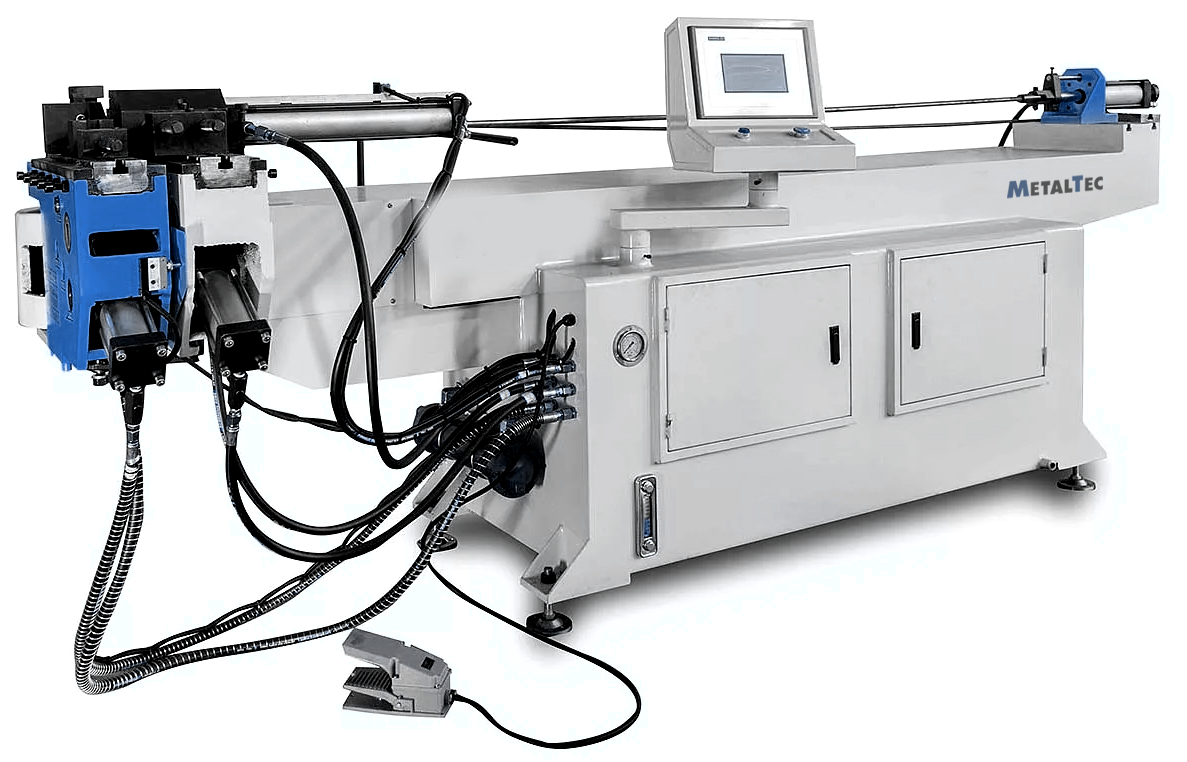

Серия TB — это серия полуавтоматических трубогибов. Гибка на данной серии идет в автоматическом режиме от гидропривода. Данная серия применяется для выполнения простых гибов в одной плоскости и ориентирована на штучное и серийное производство изделий.
ОСОБЕННОСТИ
Трубогибы MetalTec серии ТВ отличаются повышенной точностью благодаря PLC контроллеру, а в сочетании мощным гидравлическим приводом гибочного узла достигается высокая скорость гибки.
Особенности трубогибов СЕРИИ ТВ:
- Простота в управлении PLC контроллер – 16 программ по 16 шагов каждая (шаг –угол гиба).
- Высокая точность гибки (±0,5-1º), сохраняется на весь срок службы оборудования.
- Сохранение исходных параметров заготовки утонение стенки не более 12%.
- Гибочная оснастка станка производится на высокоточном оборудовании ЧПУ
Комплект поставки
- Станок в сборе
- Комплект оснастки
- Инструмент для обслуживания станка
- Инструкция по эксплуатации
Дополнительная комплектация:
- Гибочный или формирующий ролик
- Зажимной штамп,
- Прижимной штамп,
- Разглаживатель (при необходимости)
- Дорн
Применение оборудования
| Спортивный инвентарь и детские площадки |  |
 |
|
| Мебель на металлическом каркасе |  |
 |
 |
| Производство полотенцесушителей |  |
 |
|
| Производство Лестничных ограждений |  |
 |
И многие другие производства нуждаются в оборудовании такого типа при небольшой серийности производства.
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельMetalTec ТВ 50
-
Max диаметр трубы из углеродистой стали, ммØ50 x 2
-
Мax диаметр трубы из нержавеющей стали, ммØ35х2
-
Количество шагов для формирования процесса гибки одной трубы, шт16
-
Комплект оснастки32 x 1.5 CLR 80
-
Min радиус гиба, мм1,5D трубы
-
Max угол гиба, мм190
-
Max длина трубы, мм2200
-
Точность гиба, ºДо 0,5
-
Рабочая скорость гибки, º/с45
-
Макс. давление, МПа14
-
Мощность гидропривода гибочного узла, кВт5,5
-
Панель управленияPLC контроллер
-
Максимальное давление, МПа14
-
Объем бака, л130
-
Гидравлическая система управленияЭлектромагнитные клапана
-
Подключение, В/Гц380 В / 50Гц
-
Длина, мм3100
-
Ширина, мм750
-
Высота, мм1200
-
Масса, кг1350
Конструктивные особенности
 |
Контроллер станка Оснащение станка наиболее простым в использовании контроллером, исключает специальную подготовку оператора и снижает трудозатраты при работе. |
 |
Электрические компоненты В станках СЕРИИ ТВ используются Электрокомпоненты ведущих мировых производителей, что говорит о надежности проверенной годами. |
  |
Гидравлические компоненты Станок оснащен гидравлическими приводами, ведущих мировых производителей, позволяющими быстро проводить переналадку оборудования и гибку заготовок с точностью ±0,5-1º. Точность гибки сохраняется в течении всего времени полезного использования. |
 |
Дополнительная оснастка Для гибки труб и профилей, станок может быть оснащен дополнительными комплектами оснастки, что делает оборудование универсальным. |
:
Оснащение станка наиболее простым в использовании контроллером, исключает специальную подготовку оператора и снижает трудозатраты при работе.
:
В станках СЕРИИ ТВ используются Электрокомпоненты ведущих мировых производителей, что говорит о надежности проверенной годами.
:
Станок оснащен гидравлическими приводами, ведущих мировых производителей, позволяющими быстро проводить переналадку оборудования и гибку заготовок с точностью ±0,5-1º. Точность гибки сохраняется в течении всего времени полезного использования.
:
Для гибки труб и профилей, станок может быть оснащен дополнительными комплектами оснастки, что делает оборудование универсальным.
*Для наиболее точного подбора гибочных комплектов, рекомендуется высылать чертеж изделий с указанием параметров используемых заготовок.
