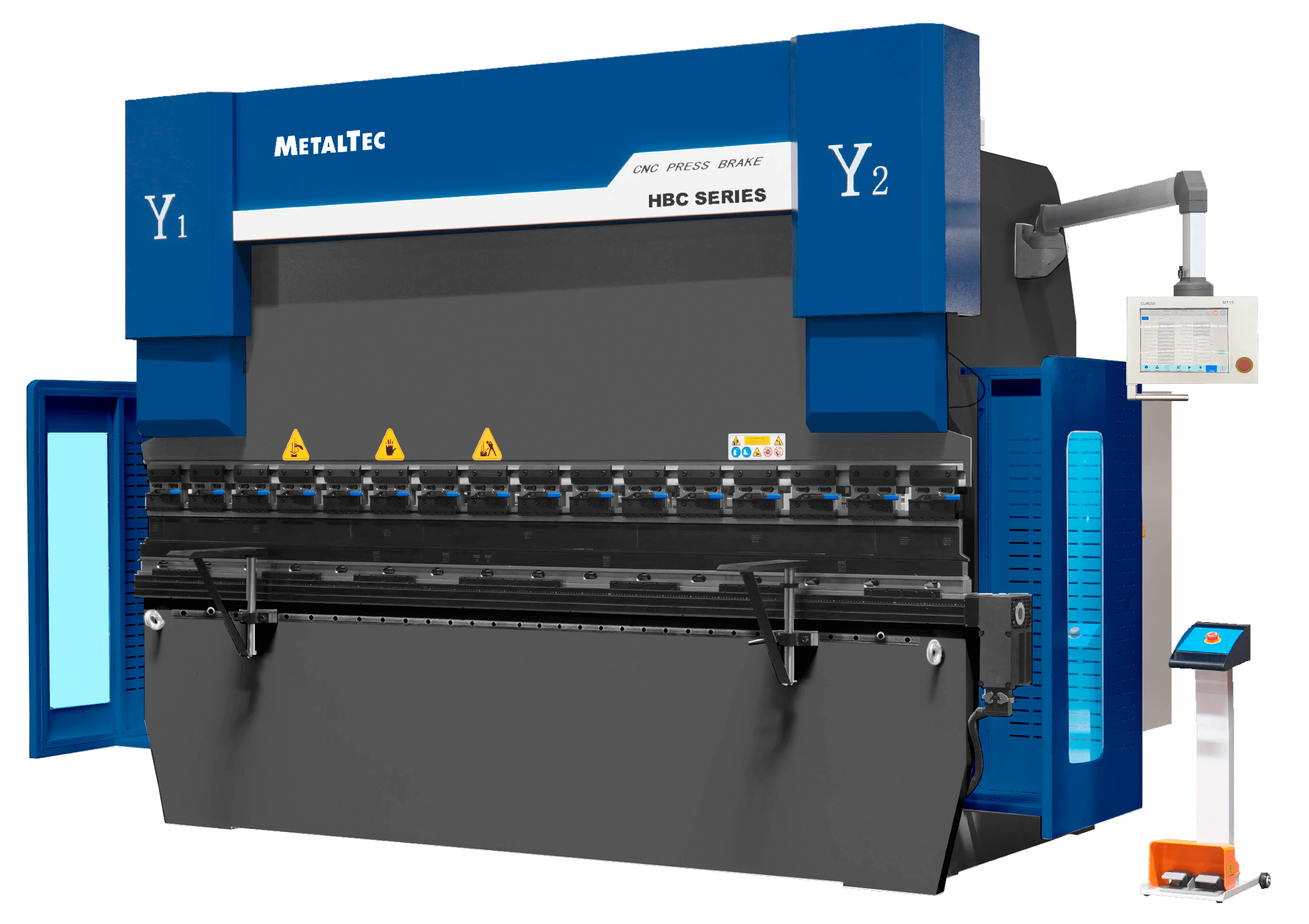

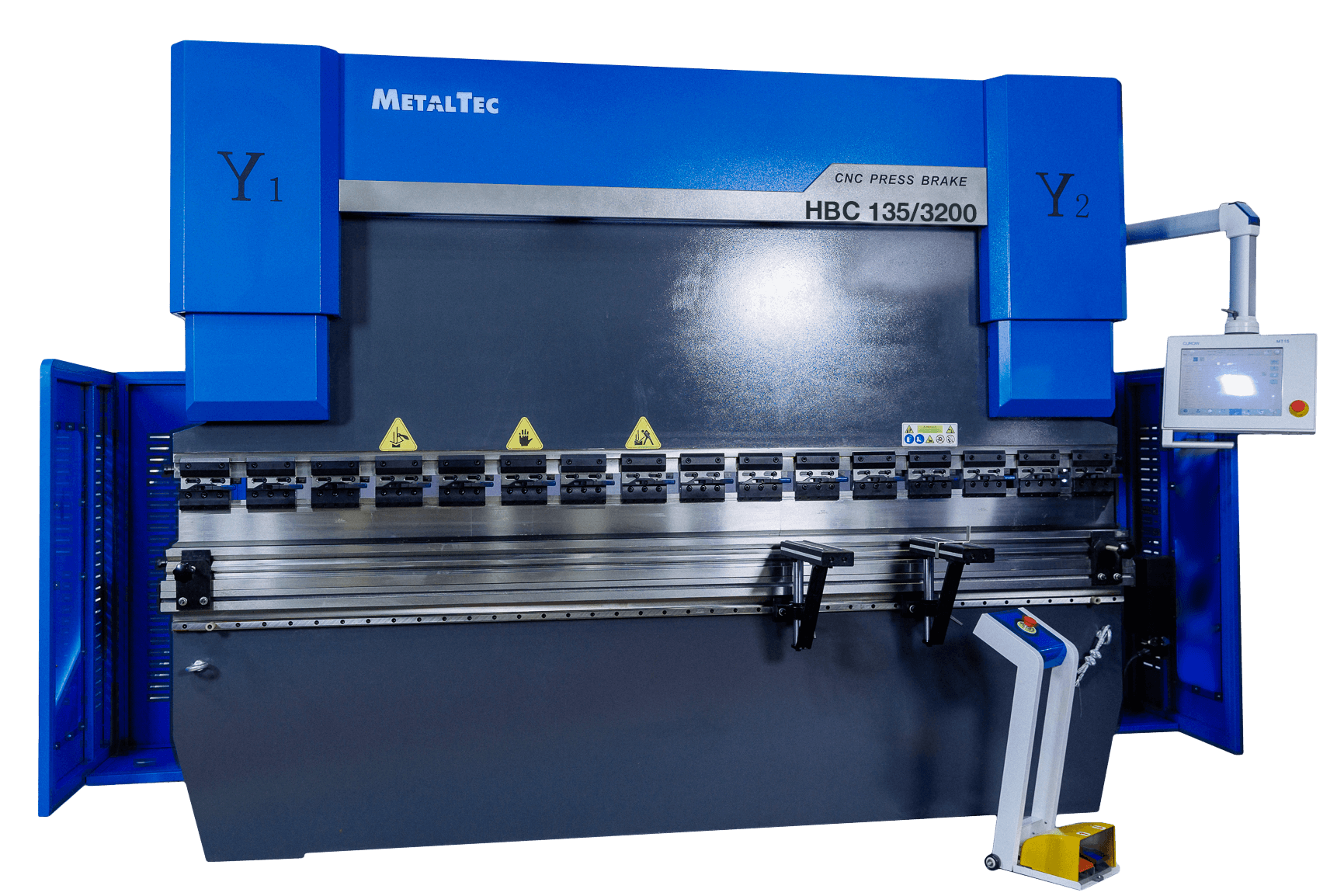

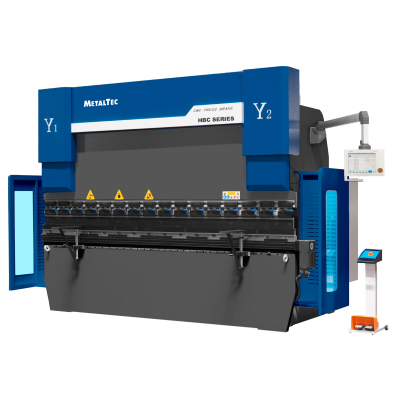

MetalTec HBС 135/3200 4+1 ЧПУ МТ-15 Листогибочный пресс с ЧПУ

Гидравлические синхронизированные листогибочные станки с ЧПУ предназначены для гибки листового металла. Опции гибки могут быть выполнены по всей рабочей длине, либо сегментно. Синхронизированные листогибочные станки с ЧПУ позволяют производить опции гибки с высокой точностью и повторяемостью. Промышленная система управления с ЧПУ позволяет значительно экономить время на программирование, а также позволяет синхронизировать все рабочие оси пресса, чем обеспечивает высокую производительность.

Нет в наличии

3 578 208 ₽

~~4 137 303 ₽~~

Отдел продаж

8-800-700-71-97 order@s-bravo.ru Перезвонить мне

Модель:: HBС 135/3200 МТ-15
Категория:: Листогибочные гидравлические прессы с ЧПУ 4+1

Выберите модель

Краткие характеристики

Усилие

135 т

Рабочая длина

3100 мм

Мощность двигателя

11 кВт

Масса

8000 кг

Отправить запрос Добавить в избранные

Доставка: Самовывоз, Доставка транспортной компанией, Доставка автопарком компании

Оплата осуществляется на основании выставленных счетов. Заказ поступит в работу после внесения предоплаты.

Остались вопросы?

Свяжитесь с нами удобным для вас способом.

О товаре

НАЗНАЧЕНИЕ:

Гидравлический листогибочный пресс MetalTec HBС предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие

детали кузова машин;
воздуховоды и системы вентиляции;
элементы напольных покрытий, лестницы, двери и лифтовые кабины;
корпуса электрошкафов и аналогичных устройств;
кожуха и короба, для практически любого вида оборудования и машин;
устройства и приборы бытового назначения;
декоративные изделия и т.д.

СХЕМА ОБРАБОТКИ:

РАССЧЕТ УСИЛИЯ НА ДЛИНУ ГИБА ЗАГОТОВКИ - 1 МЕТР:

F (усилие, тоннаж), тонн - общее необходимое усилие для осуществления гиба;
S (толщина), мм - толщина материала (листа) для гибки;
V (открытие), мм - открытие матрицы;
h (длина полки), мм - минимальная необходимая длина для прямой остаточной полки детали после гибки;
L (длина гибки), мм - основная длина гибки детали (параллельна ширине листогибочного пресса);
R (радиус), мм - внутренний радиус гиба;
TS (предел прочности) - предел прочности материала детали для гибки.

F = (1,42 x TS x S² x L) / 1000 x V
R = (5 x V) / 32

Другие модели

HBC 50/1600 MT-15

HBС 70/2500 МТ-15

HBС 90/2500 МТ-15

HBС 110/2500 МТ-15

HBС 135/2500 МТ-15

HBС 170/3200 МТ-15

HBC 50/1600

HBC 90/2500

HBC 110/2500

HBC 135/3200

HBC 170/3200

Наши преимущества

В НАЛИЧИИ

более 700 станков

ДОСТАВКА

от 7 дней по РФ

ПОДБОР

станков и оборудования

ПОМОЩЬ

в оформлении кредита

Технические характеристики

Технические характеристики:

Модель

HBC 135/3200
Оси

4+1
Усилие, т

135
Макс. длина гиба, мм

3100
Расстояние между колоннами, м

2655
Глубина зева, мм

350
Ход пуансона, мм

200
Высота открытия, мм

455
Ход заднего упора, мм

600

Производительность:

Скорость подвода, м/мин

160
Рабочая скорость, м/мин

14
Скорость возврата, м/мин

140

Главный двигатель (SIEMENS):

Мощность, кВт

11
Обороты, RPM

1440

Габаритные размеры:

Длина, мм

3300
Ширина, мм

1600
Высота, мм

2500
Масса, кг

8000

Конструктивные особенности

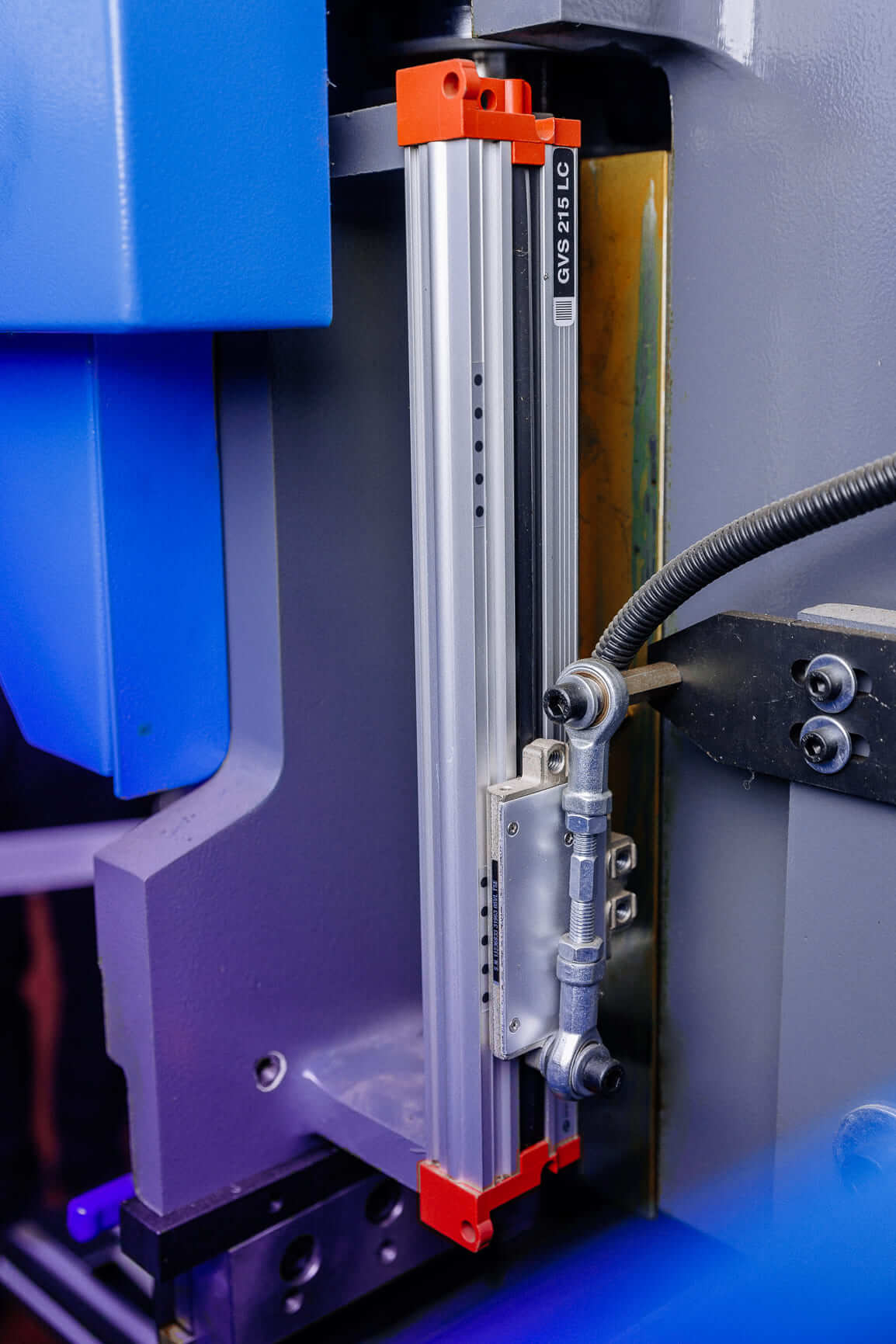

	ОПТИЧЕСКИЕ ЛИНЕЙКИ GIVI MISURE (Италия) PREMIUM Прецизионные оптические линейки GIVI MISURE (Италия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2).
	ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ С ЧПУ MT-15 Управление 4 осями Y1-Y2-X-R + ось компенсации прогиба. Сенсорное управление 15-дюймовый полноцветный дисплей высокого разрешения Возможность управления до 8 осей (Y1, Y2+6 вспомогательных осей) Управление компенсацией бомбирования Поддержка сервосвязи/аналогового управления Усовершенствованный алгоритм управления по оси Y, идеально подходит для производительной работы на серийных производствах Периферийный интерфейс SB Одна программа сожержит 25 рабочих этапов Поддержка хранения 100 программ гибки Гибка под свободным углом

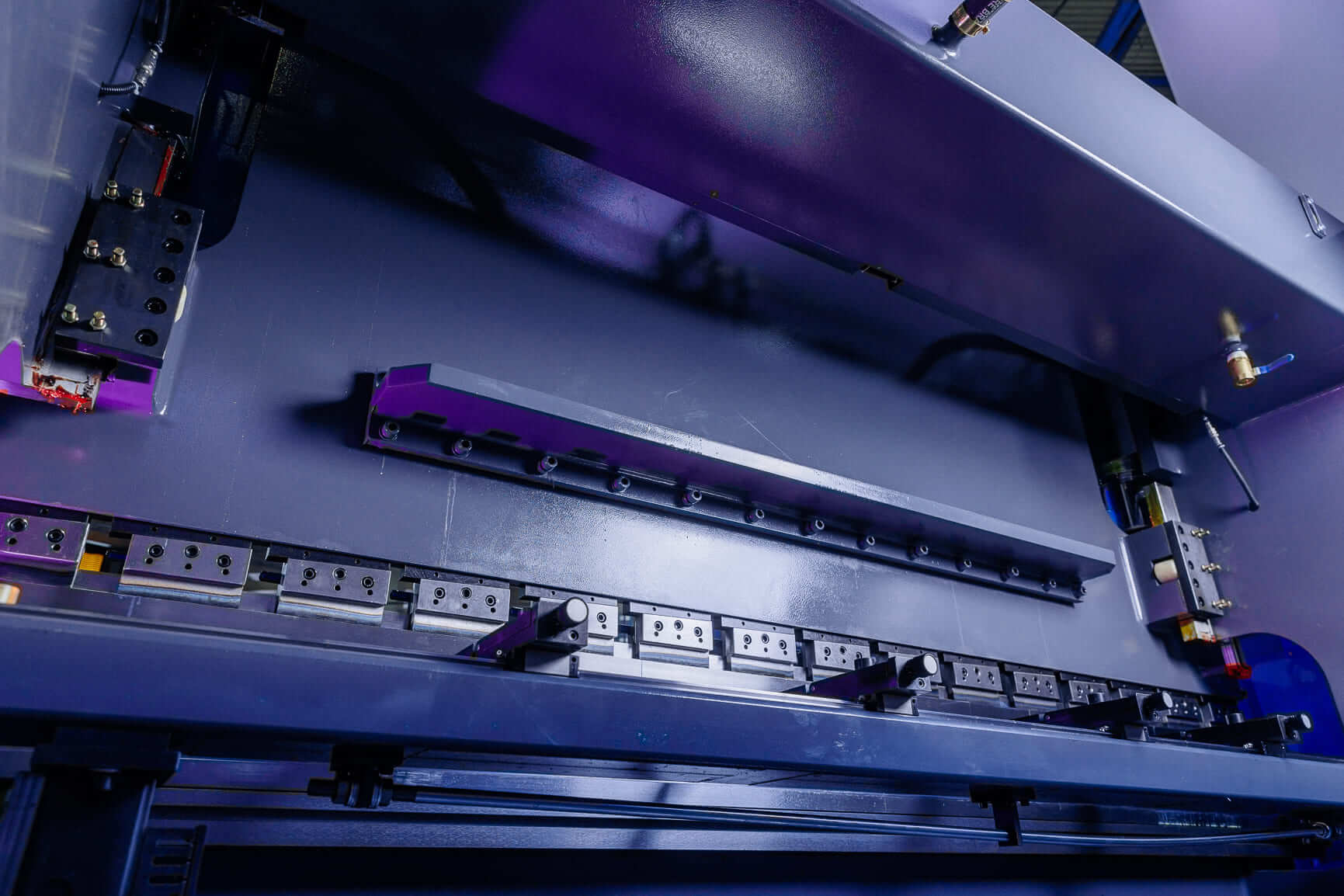

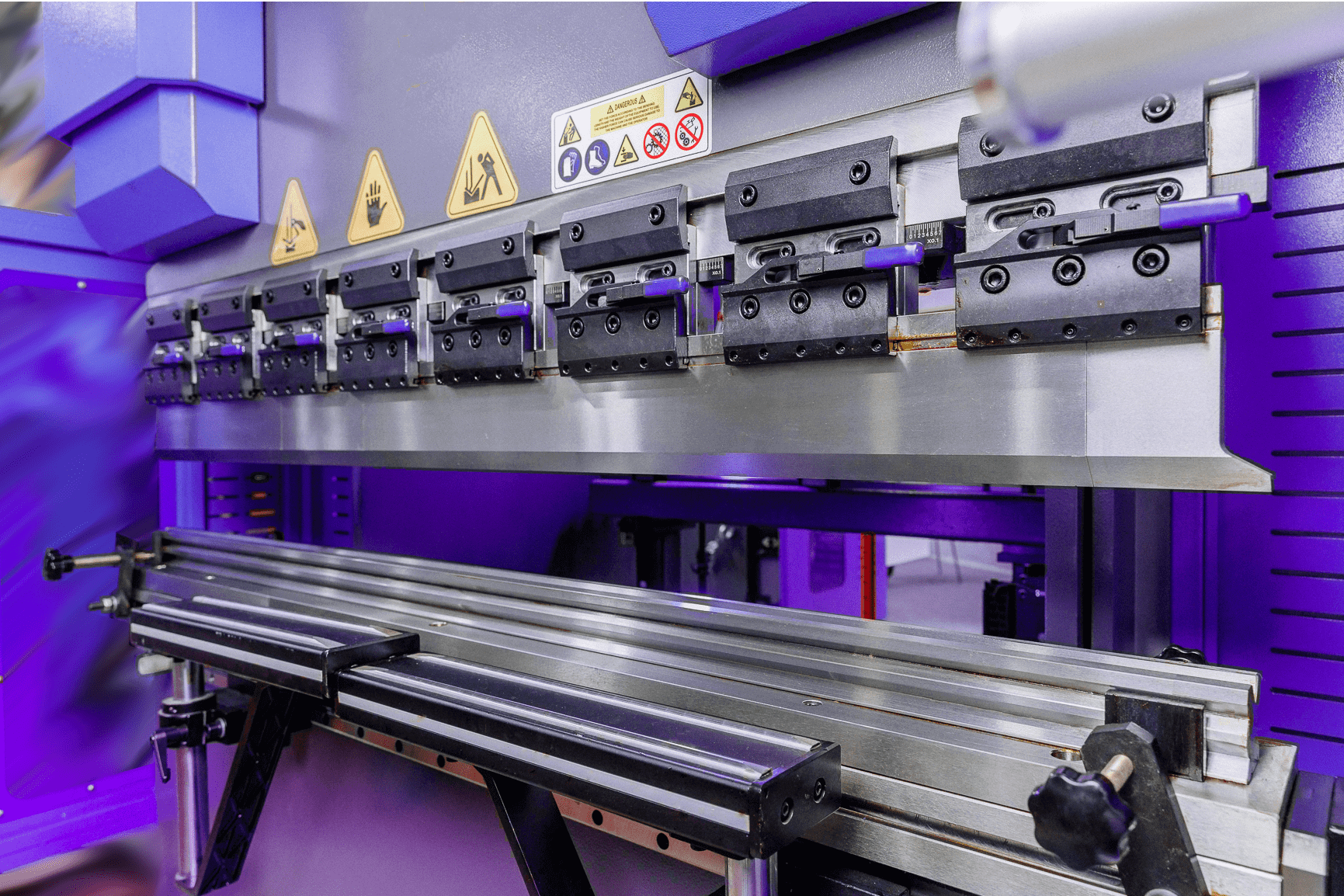

	БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.
	КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ) Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами. Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

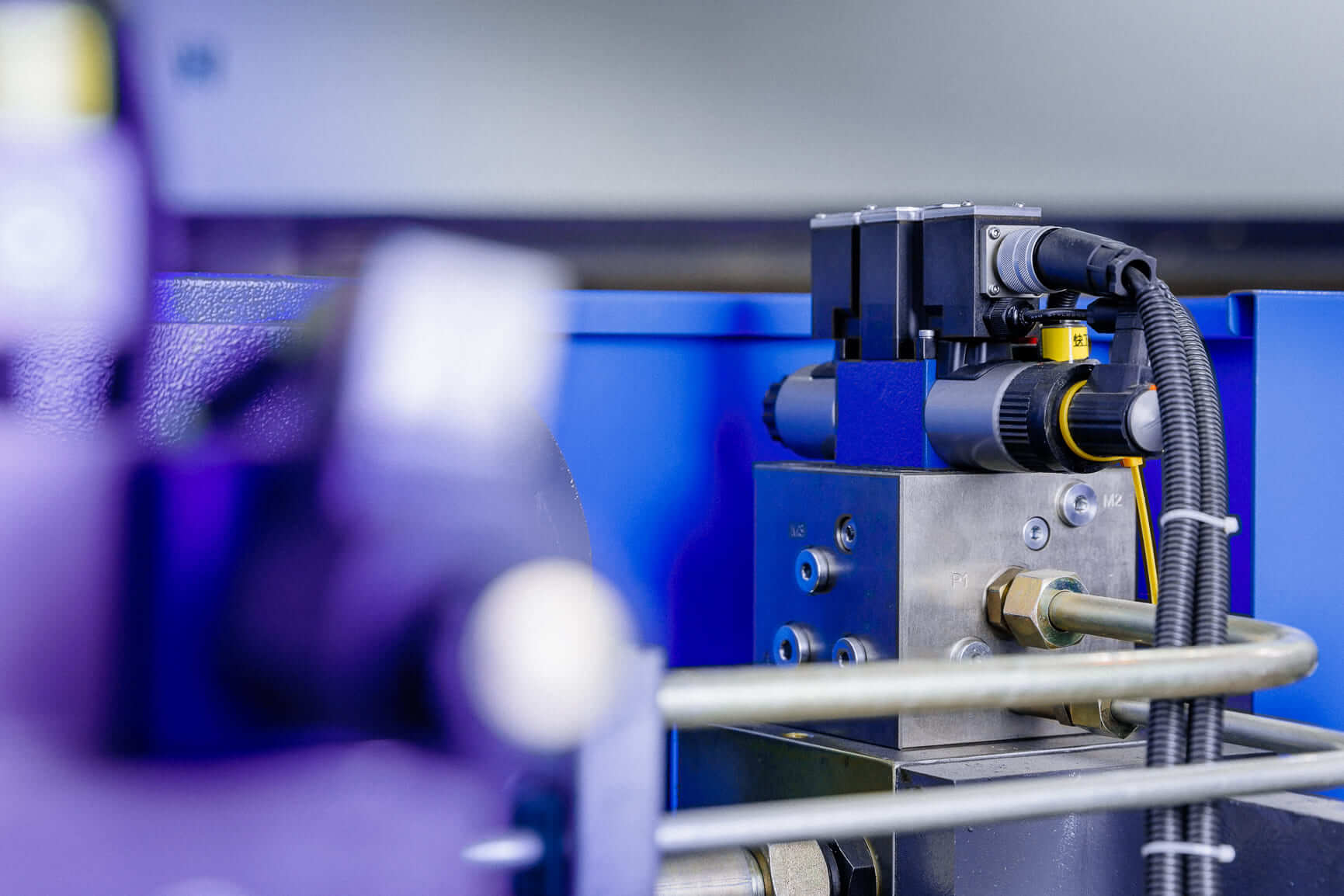

	ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ) Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.
	СИНХРОНИЗАЦИЯ ЧПУ Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).
	ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ) Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).
	ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

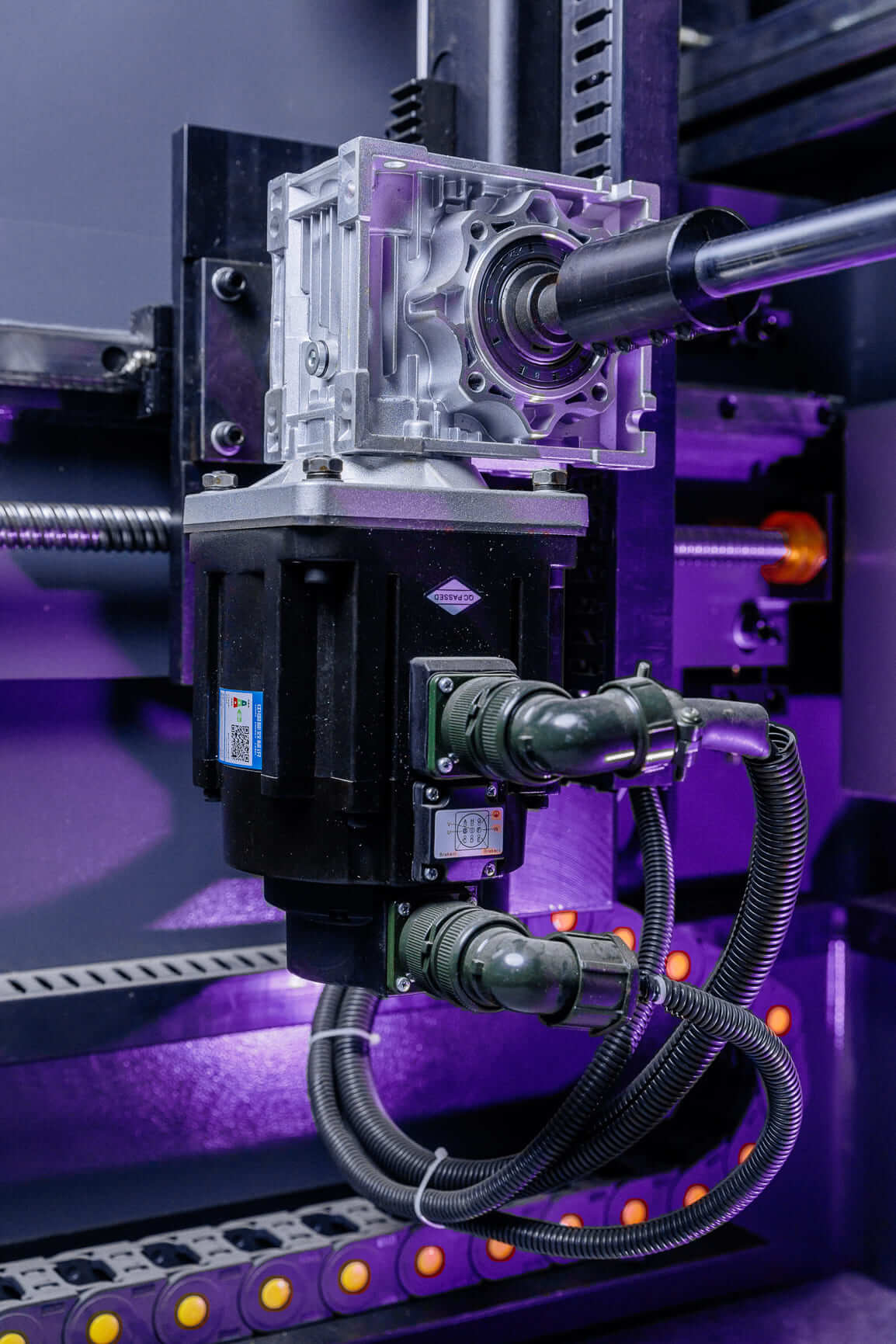

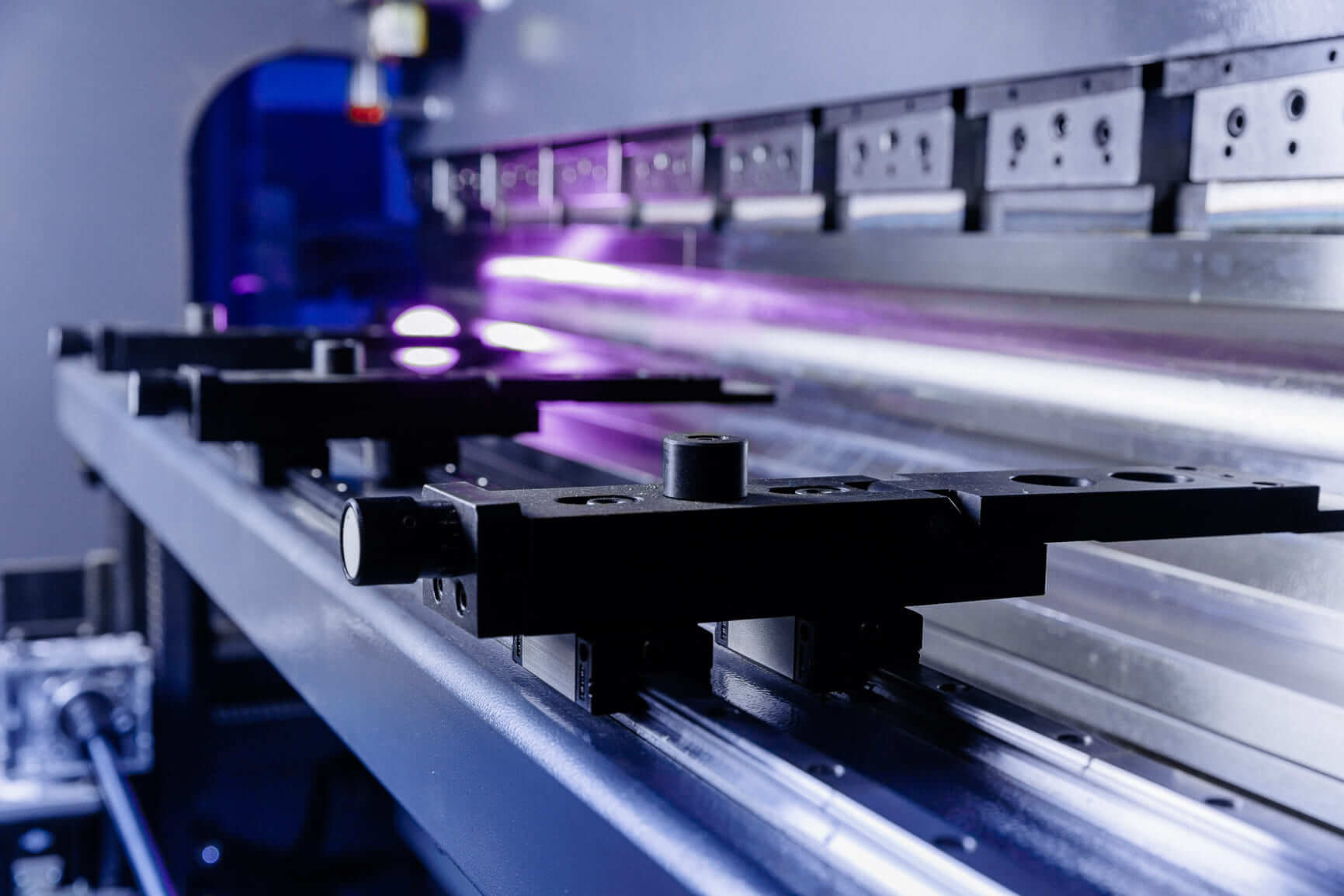

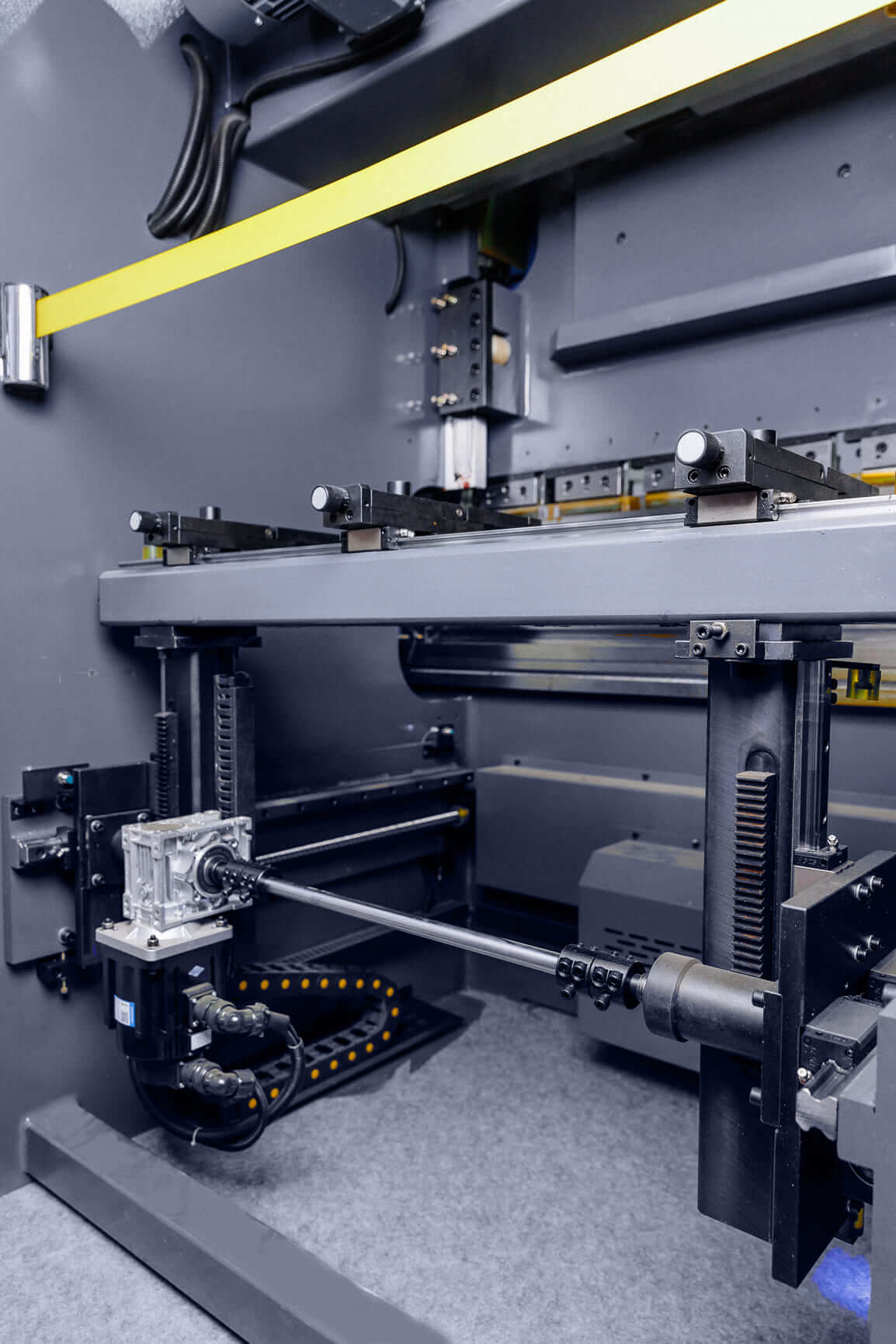

	ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм. Задние упоры поддерживают работу в осях: Ось X - перемещение упоров от / к оператору Ось R - перемещение упоров вниз / вверх.

Свойства станка

ГАБАРИТНЫЕ РАЗМЕРЫ

Длина, мм: 3300 Ширина, мм: 1600 Высота, мм: 2500 Масса, кг: 8000

ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США)

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

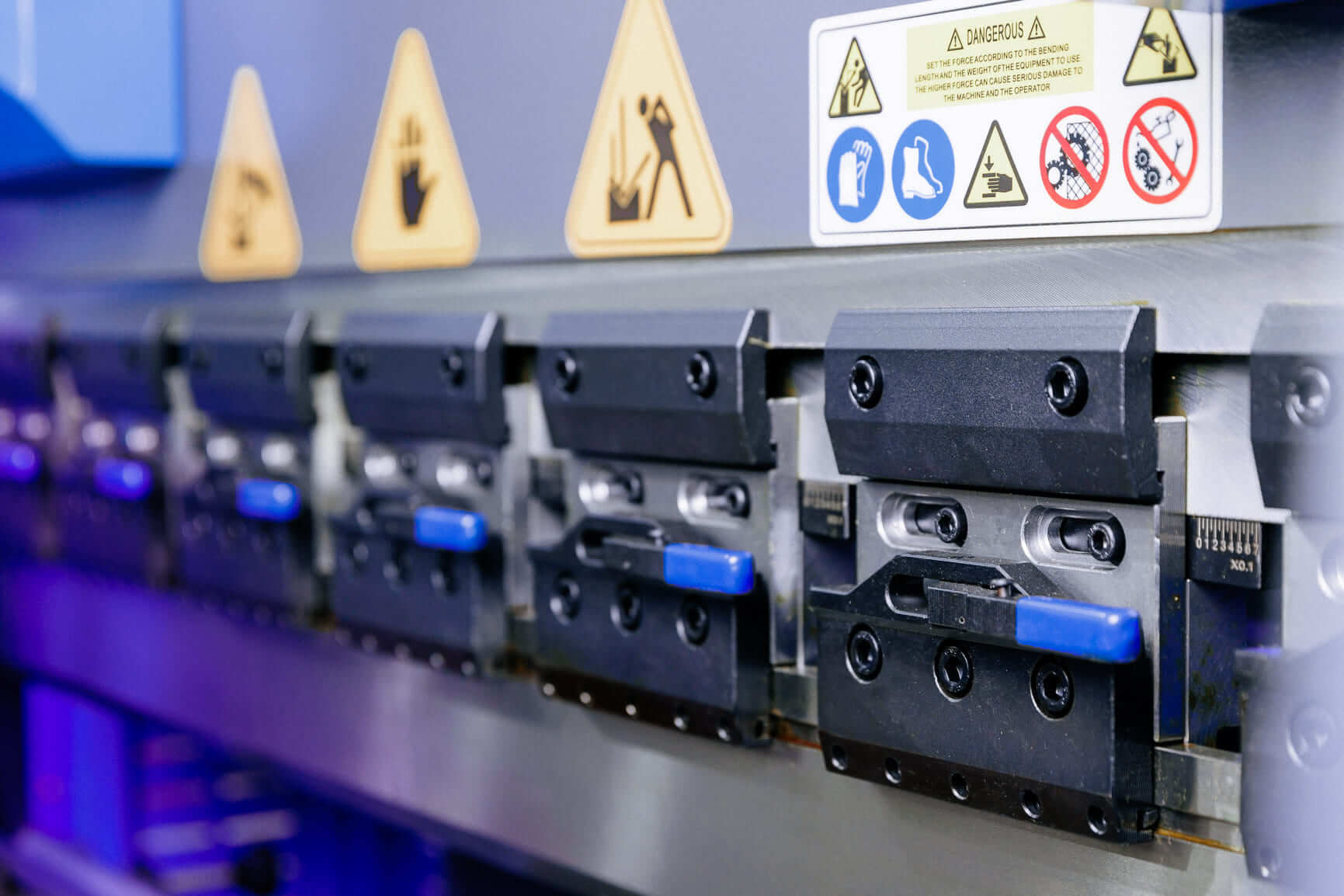

БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ

Станок оснащен быстросменной системой фиксации инструмента тип - PROMECAM. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.

ПРОИЗВОДИТЕЛЬНОСТЬ

Скорость подвода, м/мин: 160 Рабочая скорость, м/мин: 14 Скорость возврата, м/мин: 140

ГЛАВНЫЙ ДВИГАТЕЛЬ (SIEMENS)

Мощность, кВт: 11 Обороты, RPM: 1440

КОМПЕНСАЦИЯ ПРОГИБА (МОТОРИЗИРОВАННАЯ)

Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.

Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена электромеханическая система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

ГИДРАВЛИЧЕСКАЯ СИСТЕМА BOSCH-REXROTH (ГЕРМАНИЯ)

Гидравлическая система от Bosch-Rexroth (Германия). Полная серво гидравлическая синхронизация.

СИНХРОНИЗАЦИЯ ЧПУ

Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).

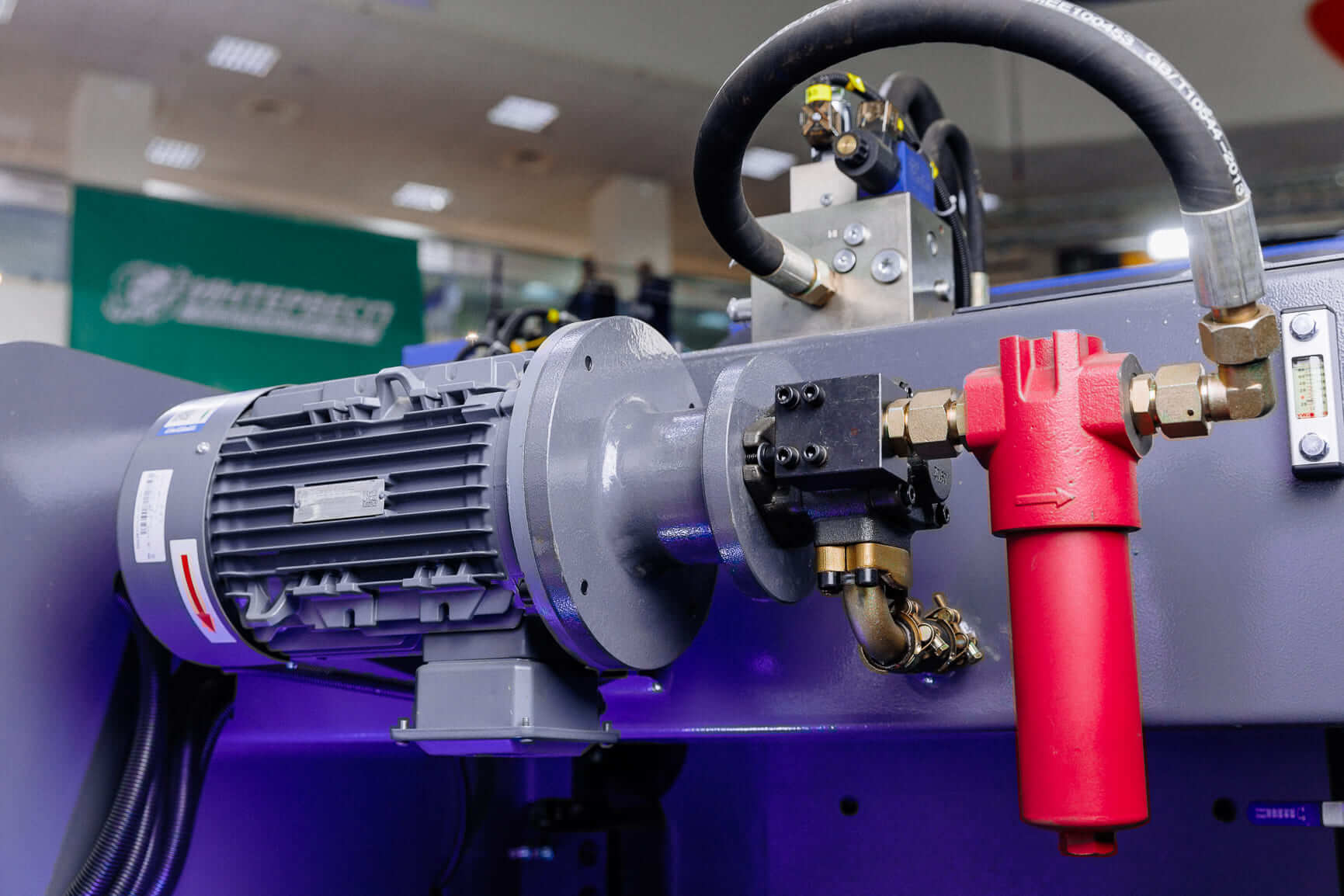

ГЛАВНЫЙ ДВИГАТЕЛЬ SIEMENS (ГЕРМАНИЯ)

Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

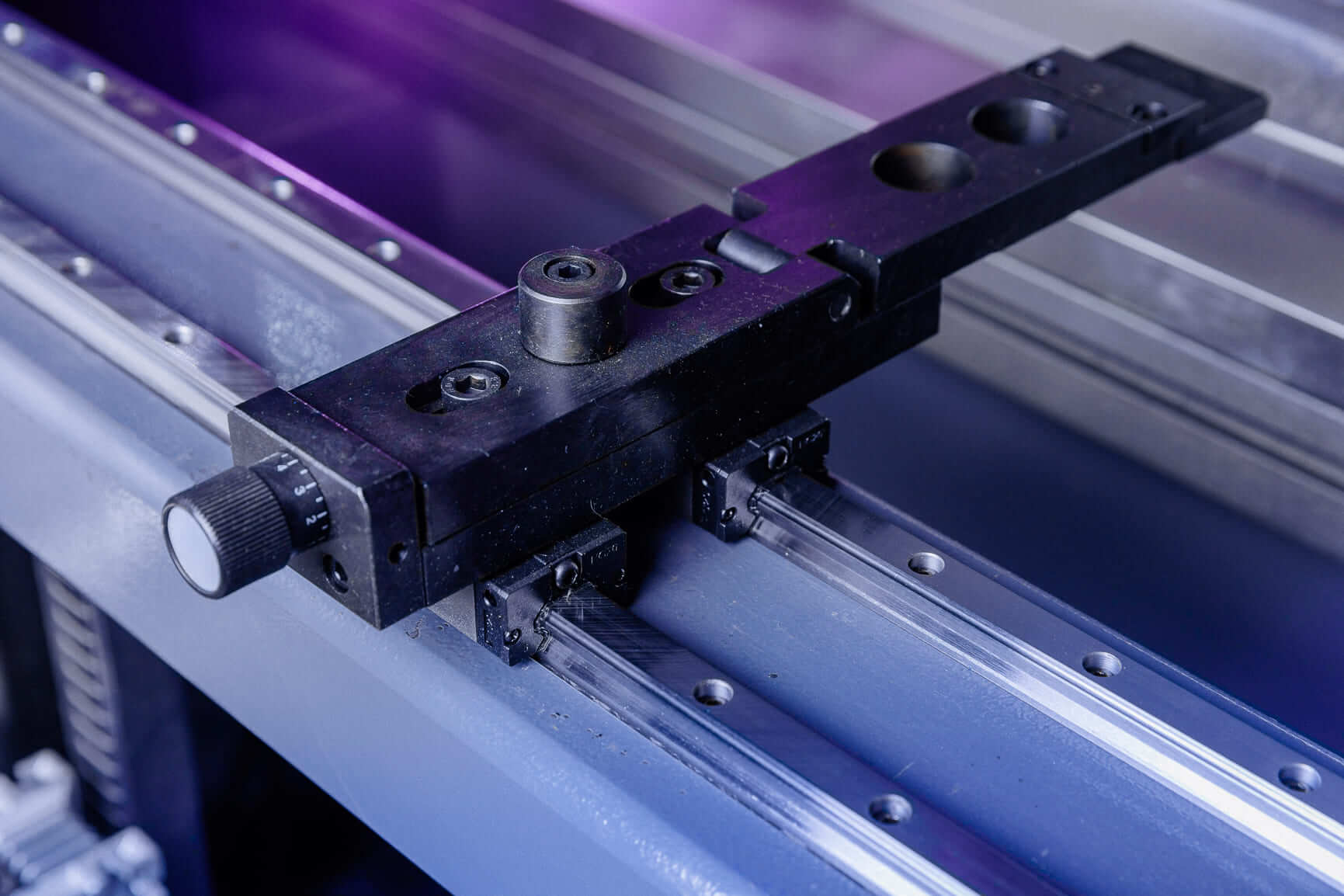

ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ

Высокоточные задние упоры, работающие от серводвигателей и синхронизированные главным контроллером с ЧПУ, позволяют сократить время настройки и воспроизведения сохраненных программ гибки за счет высокой скорости и точности работы. Точность перемещения упоров 0,01 мм.

Задние упоры поддерживают работу в осях:

Ось X - перемещение упоров от / к оператору
Ось R - перемещение упоров вниз / вверх.

ОПТИЧЕСКИЕ ЛИНЕЙКИ GIVI MISURE (ИТАЛИЯ) PREMIUM

Прецизионные оптические линейки GIVI MISURE (Италия), измерения положения верхней балки и синхронизации ее работы. Точность позиционирования до ± 0,005 мм. (ОСИ Y1 + Y2).

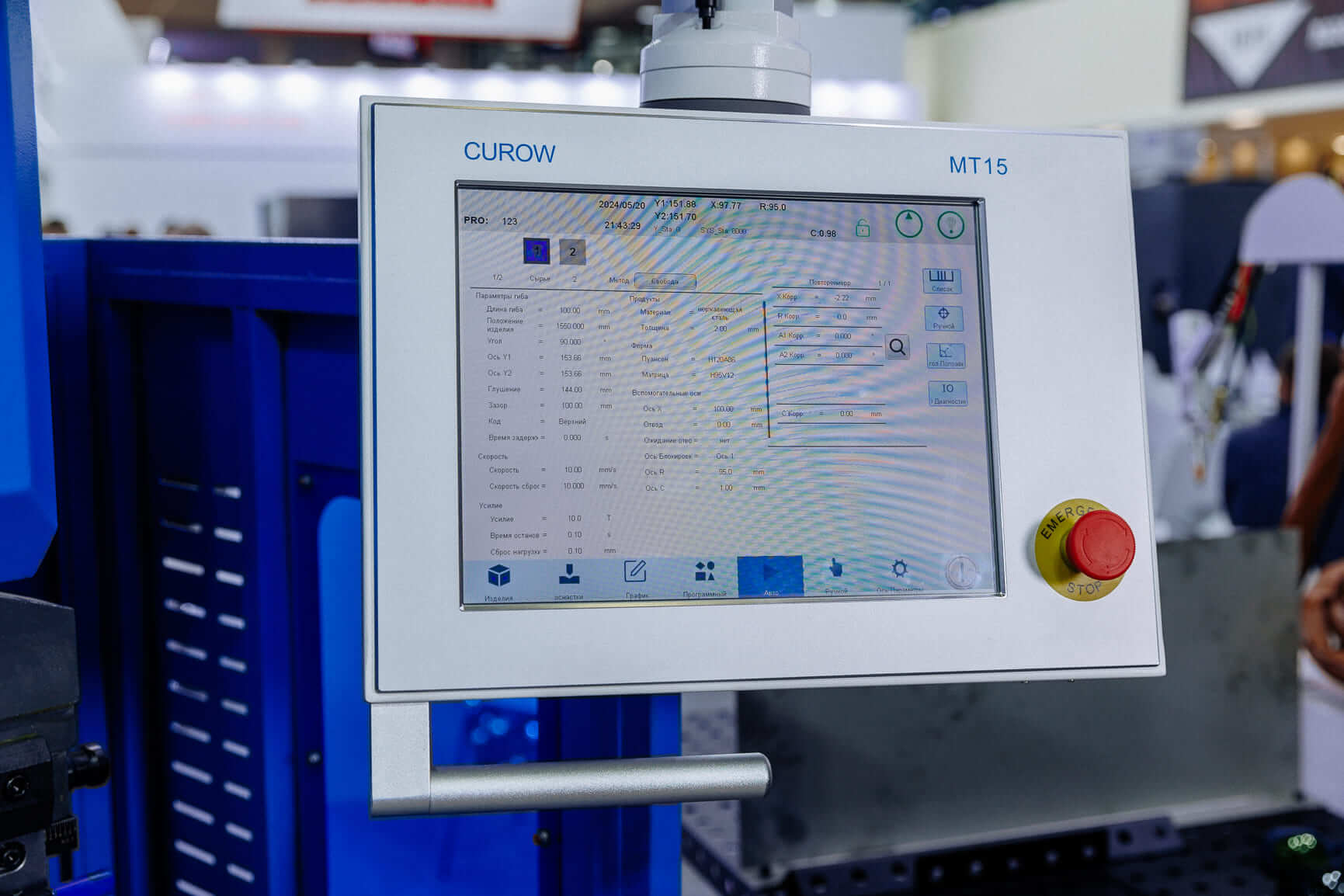

ПРОМЫШЛЕННАЯ СИСТЕМА УПРАВЛЕНИЯ С ЧПУ MT-15

Управление 4 осями Y1-Y2-X-R + ось компенсации прогиба.

Сенсорное управление
15-дюймовый полноцветный дисплей высокого разрешения
Возможность управления до 8 осей (Y1, Y2+6 вспомогательных осей)
Управление компенсацией бомбирования
Поддержка сервосвязи/аналогового управления
Усовершенствованный алгоритм управления по оси Y, идеально подходит для производительной работы на серийных производствах
Периферийный интерфейс SB
Одна программа сожержит 25 рабочих этапов
Поддержка хранения 100 программ гибки
Гибка под свободным углом
