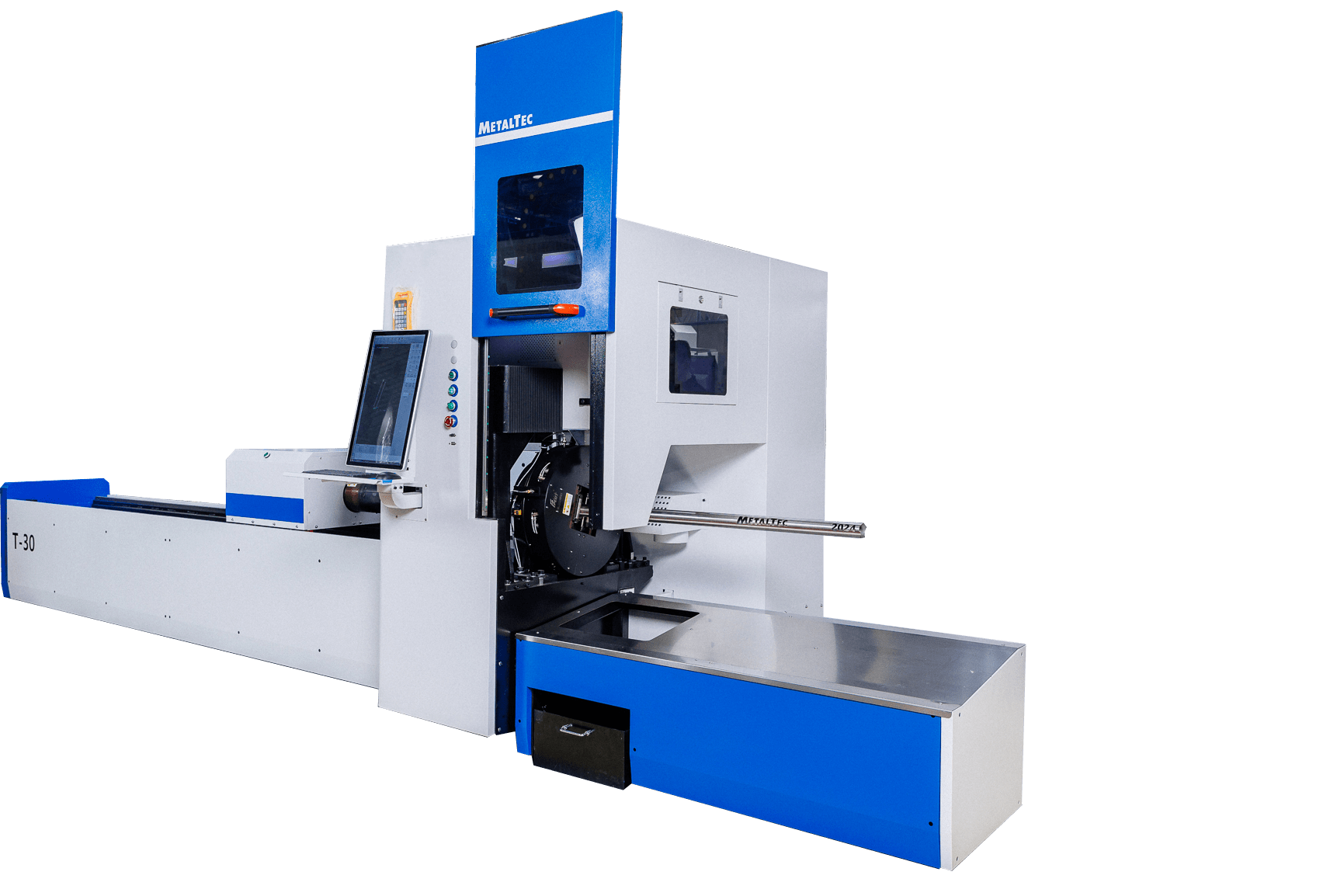

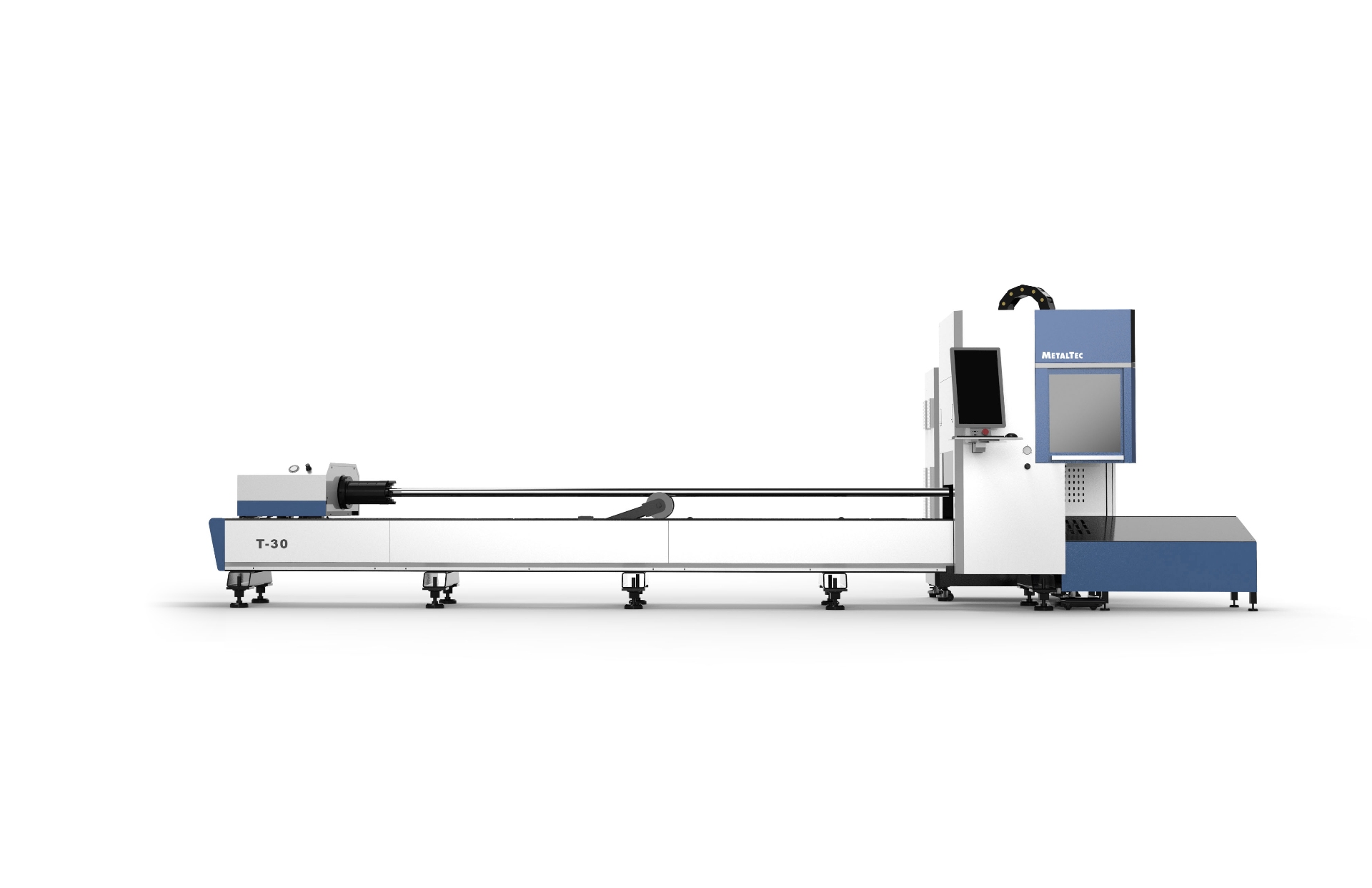

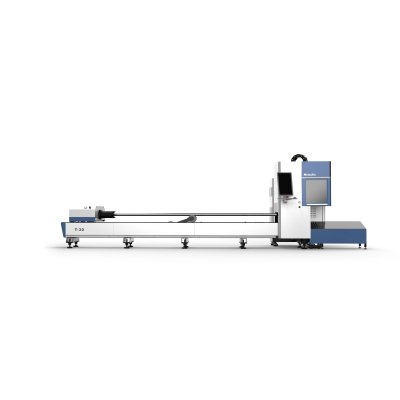

METALTEC T-30 (MAXPHOTONICS 3000W) оптоволоконный лазерный станок для металлических труб

Лазерный станок MetalTec Т-30 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы

В наличии

4 808 217 ₽

~~5 367 312 ₽~~

Отдел продаж

8-800-700-71-97 order@s-bravo.ru Перезвонить мне

Модель:: T30 3000
Категория:: Станки для обработки труб

Выберите модель

T30 1500

T30 3000

Краткие характеристики

Длина труб (макс.), мм

3000

Наружный диаметр (min-max), мм

Ø20-160

Мощность источника

3000 Вт

Назначение

Обработка труб,

Масса

2000 кг

Отправить запрос Добавить в избранные

Доставка: Самовывоз, Доставка транспортной компанией, Доставка автопарком компании

Оплата осуществляется на основании выставленных счетов. Заказ поступит в работу после внесения предоплаты.

Остались вопросы?

Свяжитесь с нами удобным для вас способом.

О товаре

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec Т-30 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Металлические трубы и профили любой формы.

СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:

Металлообработка, строительство, машиностроение и т.д.

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

УСТАНОВОЧНЫЕ ГАБАРИТЫ:

Другие модели

TS62

T6016 1000

T6016 1500

T6016 2000

TЕ62 1500

TЕ62 3000

T30 1500

Наши преимущества

В НАЛИЧИИ

более 700 станков

ДОСТАВКА

от 7 дней по РФ

ПОДБОР

станков и оборудования

ПОМОЩЬ

в оформлении кредита

Технические характеристики

Модель

T-30
Длина труб (максимальная), мм

3000
Наружный диаметр трубы (мин-макс), мм

20 - 160
Вид охлаждения

Чиллер HAN LI / S&A (Китай)
Направляющие по осям

HIWIN (Тайвань) (квадратного сечения)
Передача по осям

Шестерня – рейка
Передача по оси Z

Шарико-винтовая пара TBI (Тайвань)
Редуктор

SHIMPO-NIDEC (Япония)
Пневматические элементы

SMC/AirTac(Япония)
Электрокомпоненты

SCHNEIDER (Франция)
Датчик высоты

Автоматический
Система управления

Tubes T-Lite + Tube PRO (FSCUT3000)
Смазка

Централизованная система смазки
Ускорение

до 0,8 G
Точность позиционирования, мм

± 0,03
Точность повторного позиционирования, мм

± 0,02
Напряжение, В

380
Гарантия на станок (механическую часть)

2 года

Лазер:

Тип лазера

Оптоволоконный лазер
Режущая голова

Raytools BM 110 (Швейцария)
Настройка фокусного расстояния

Автофокус
Производитель источника

MAXPHOTONICS
Мощность лазера, Вт

3000
Длина волны лазера, нм

1070
Срок работы лазера, ч

до 100 000
Гарантия на лазерный источник

2 года

Двигатели:

Сервовигатели по осям W1, кВт

Серводвигатель FUJI 1.8 кВт (Япония)
Серводвигатель по оси W2, кВт

Серводвигатель FUJI 1,3 кВт (Япония)
Сервовигатели по осям Y2, кВт

Серводвигатель FUJI 1,8 кВт (Япония)
Серводвигатель по оси X, кВт

Серводвигатель FUJI 1 кВт (Япония)
Серводвигатель по оси Z, кВт

Серводвигатель FUJI 0,4 кВт (Япония)

Резка:

Максимальная скорость резки, м/мин

до 20
Максимальная скорость холостого хода, м/мин

до 80
Минимальная ширина резки, мм

0,12

Габаритные размеры:

Длина, мм

6200
Ширина, мм

2400
Высота, мм

2400
Вес, кг

2000

Конструктивные особенности

	ПНЕВМАТИЧЕСКИЙ ЗАХВАТ Высокая несущая способность Ролики с полным пневмоприводом увеличивает надежность зажима патрона и его несущую способность.
	ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение.
	АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА – 1 ШТ Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб.
	ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК Обеспечивает стабильный зажим различных труб и профилей. Высокая жесткость зажима Противоскользящий захват предотвращает срыв трубы. Легкая настройка
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE + TUBE PRO Система управления TubesT Lite представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
	ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO: Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов Не требуют обслуживания в процессе эксплуатации

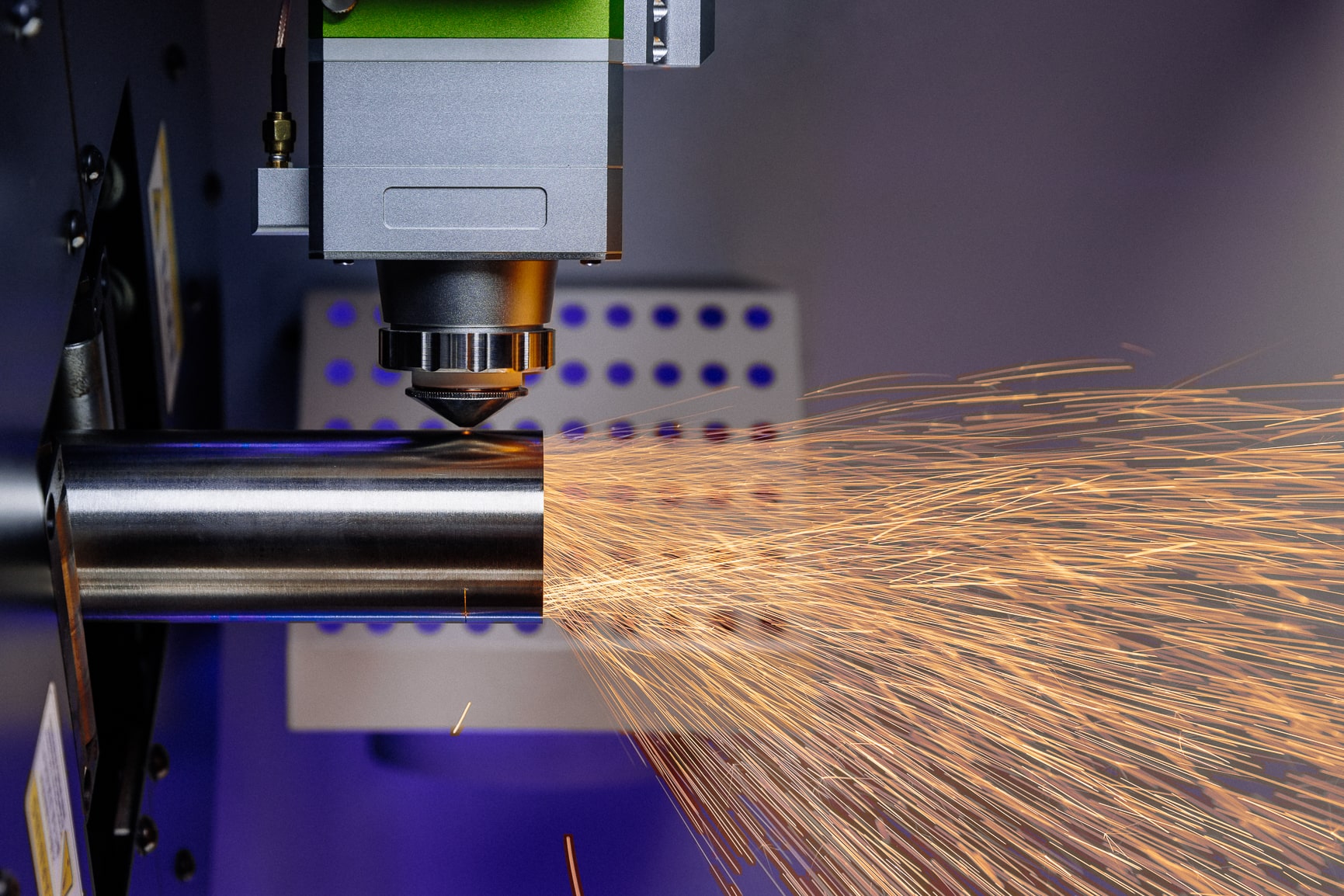

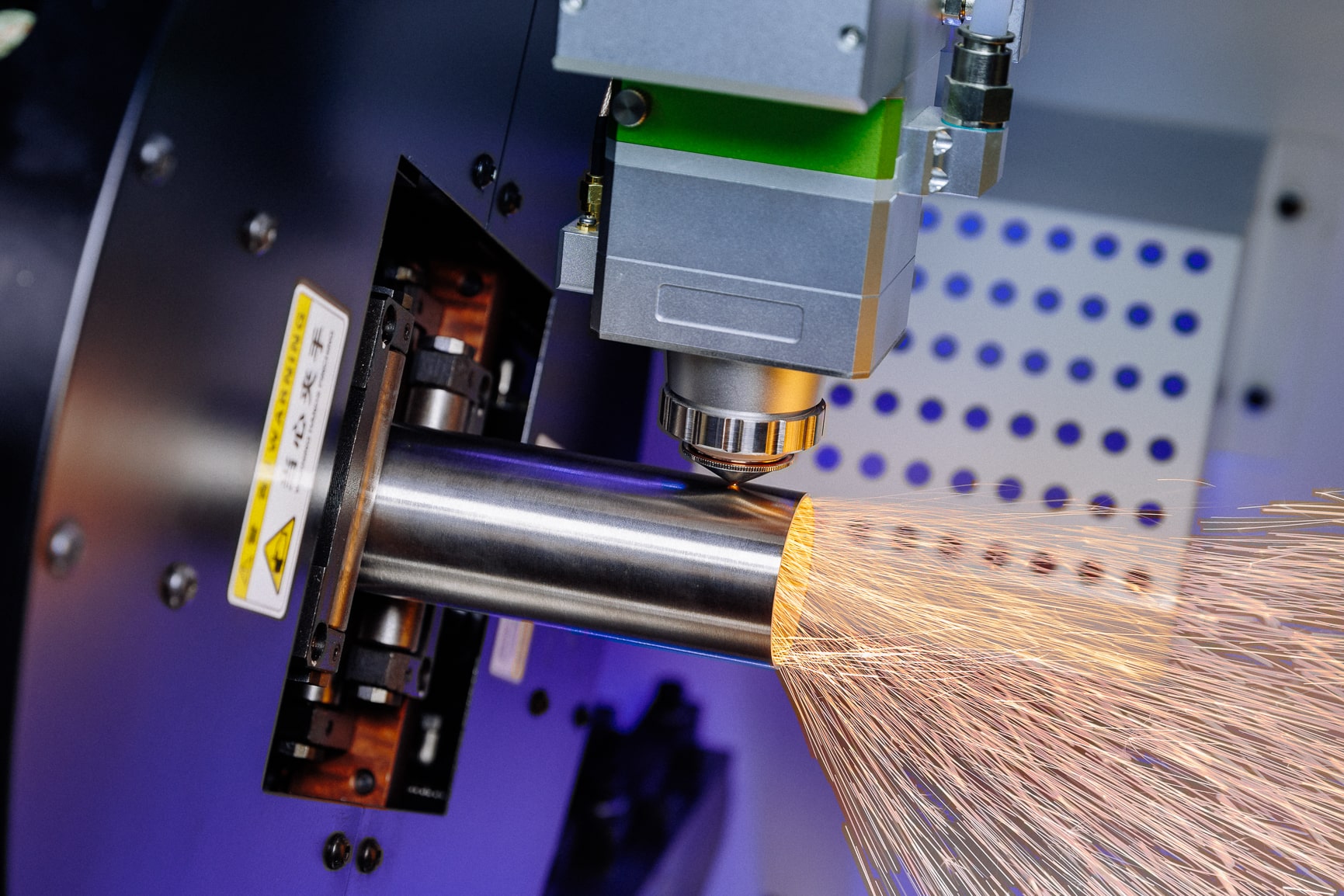

	ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS Станок оснащён лазерной головкой RAYTOOLS, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
	ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ) Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония)
	ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
	ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ Экран из закаленного стекла высокой четкости.

Свойства станка

ГАБАРИТНЫЕ РАЗМЕРЫ

Длина, мм: 6200 Ширина, мм: 2400 Высота, мм: 2400 Вес, кг: 2000

ЛАЗЕР

Тип лазера: Оптоволоконный лазер Режущая голова: Raytools BM 110 (Швейцария) Настройка фокусного расстояния: Автофокус Производитель источника: MAXPHOTONICS Мощность лазера, Вт: 3000 Длина волны лазера, нм: 1070 Срок работы лазера, ч: до 100 000 Гарантия на лазерный источник: 2 года

ДВИГАТЕЛИ

Сервовигатели по осям W1, кВт: Серводвигатель FUJI 1.8 кВт (Япония) Серводвигатель по оси W2, кВт: Серводвигатель FUJI 1,3 кВт (Япония) Сервовигатели по осям Y2, кВт: Серводвигатель FUJI 1,8 кВт (Япония) Серводвигатель по оси X, кВт: Серводвигатель FUJI 1 кВт (Япония) Серводвигатель по оси Z, кВт: Серводвигатель FUJI 0,4 кВт (Япония)

РЕЗКА

Максимальная скорость резки, м/мин: до 20 Максимальная скорость холостого хода, м/мин: до 80 Минимальная ширина резки, мм: 0,12

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

: За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

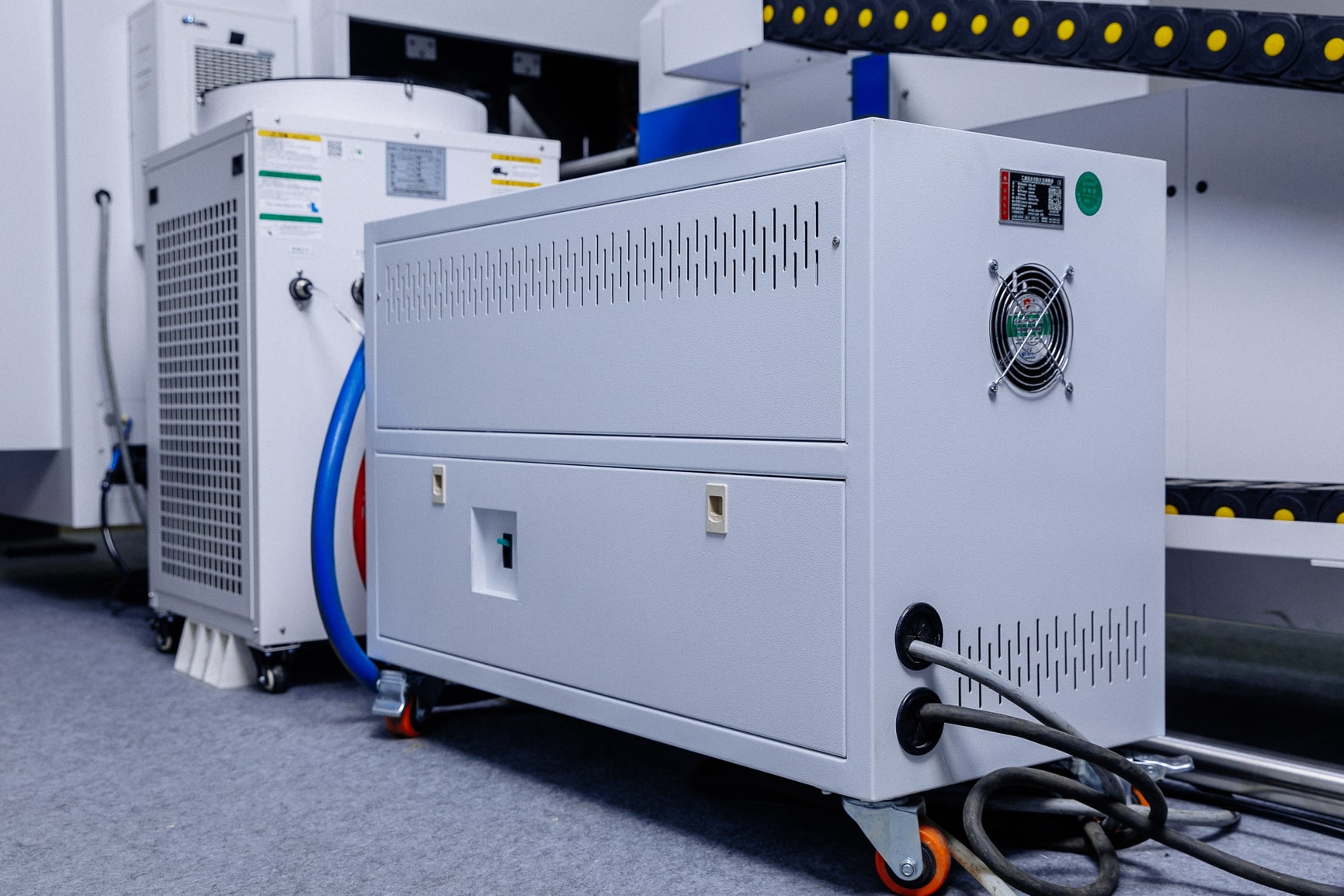

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A

: Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)

: Преимущества планетарного редуктора SHIMPO:

Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
Более высокий КПД;
Облегченная конструкция - вдвое компактней и легче редукторов других видов

Не требуют обслуживания в процессе эксплуатации

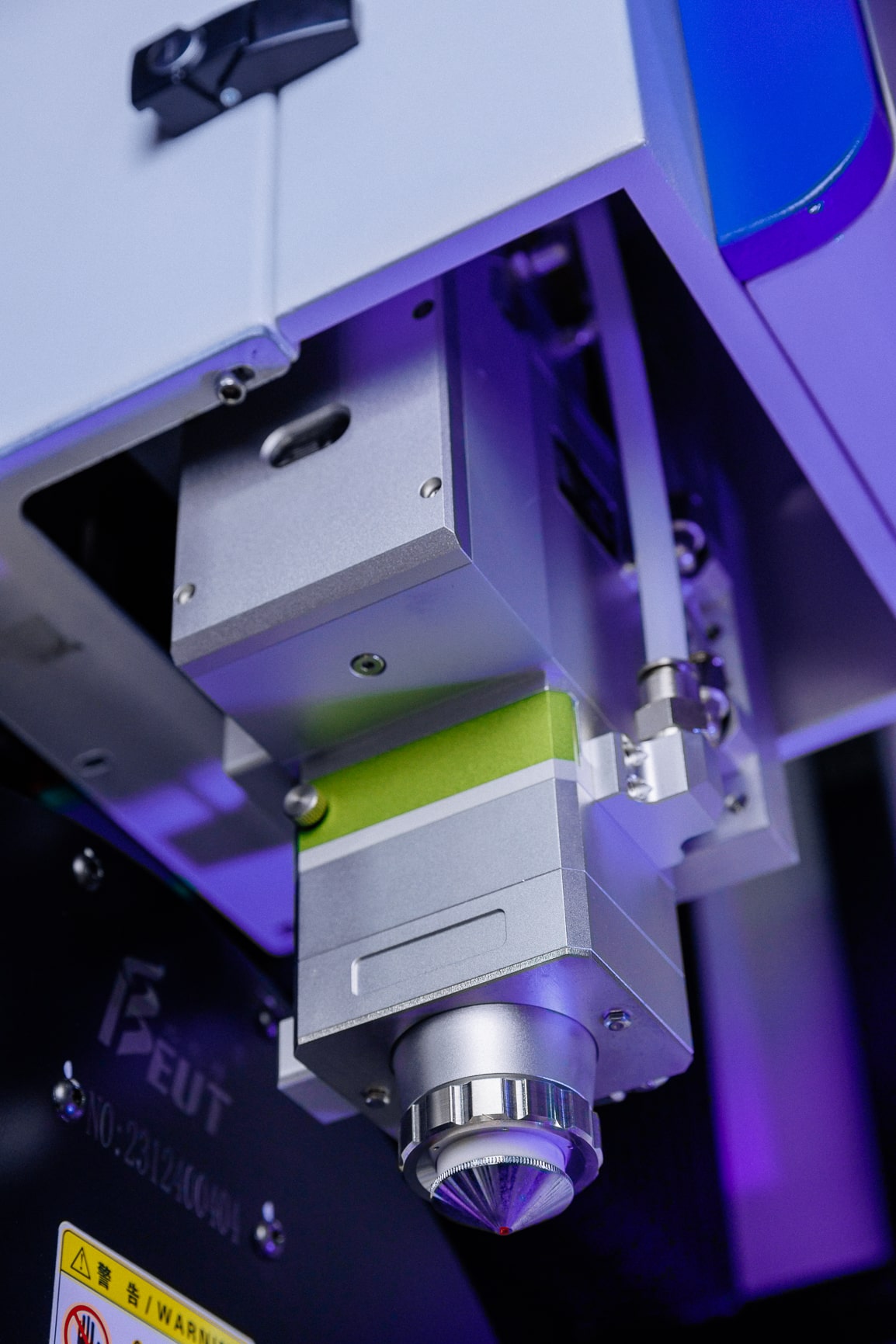

ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS

: Станок оснащён лазерной головкой RAYTOOLS, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ

: Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение.

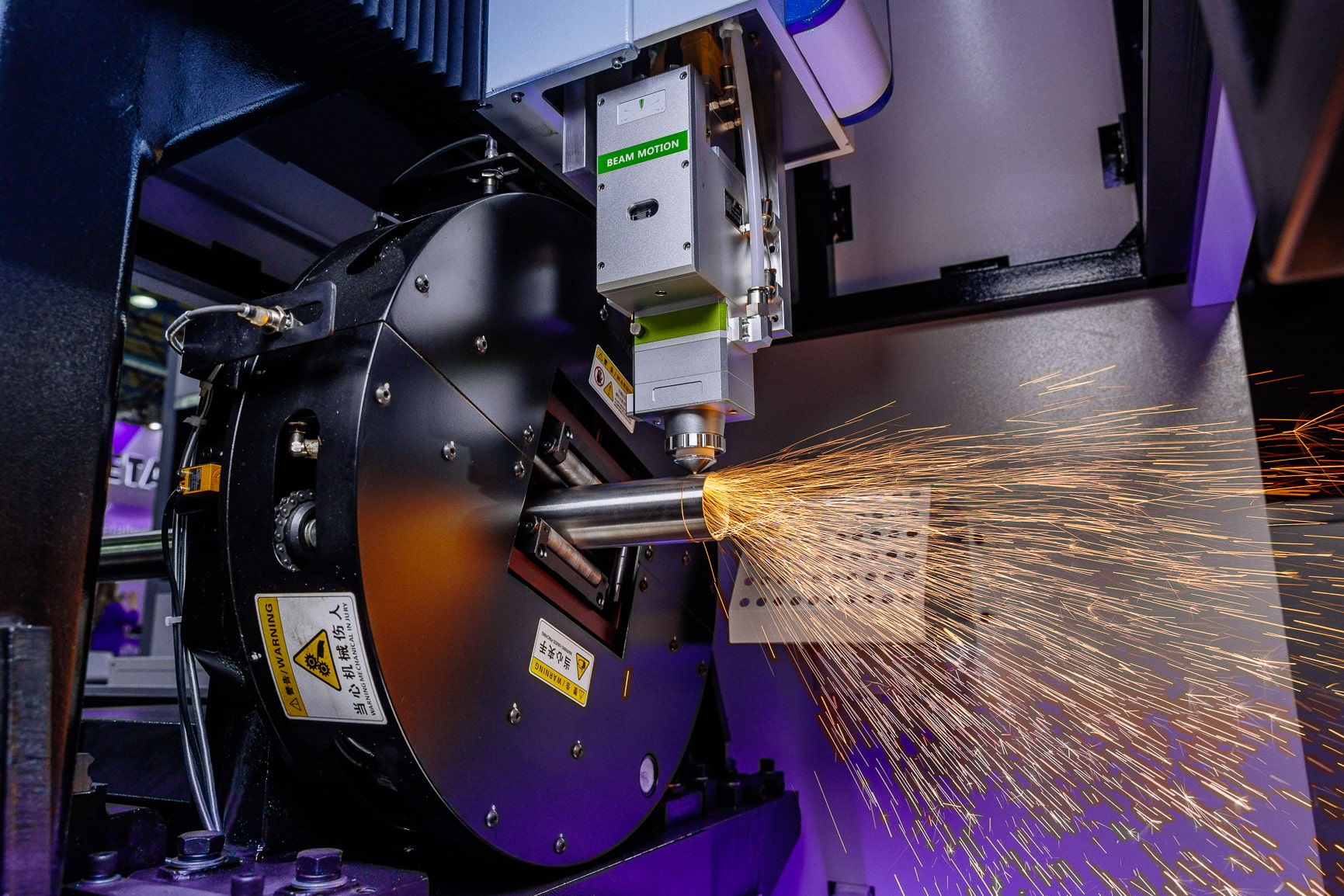

ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК

Обеспечивает стабильный зажим различных труб и профилей.

Высокая жесткость зажима
Противоскользящий захват предотвращает срыв трубы.
Легкая настройка

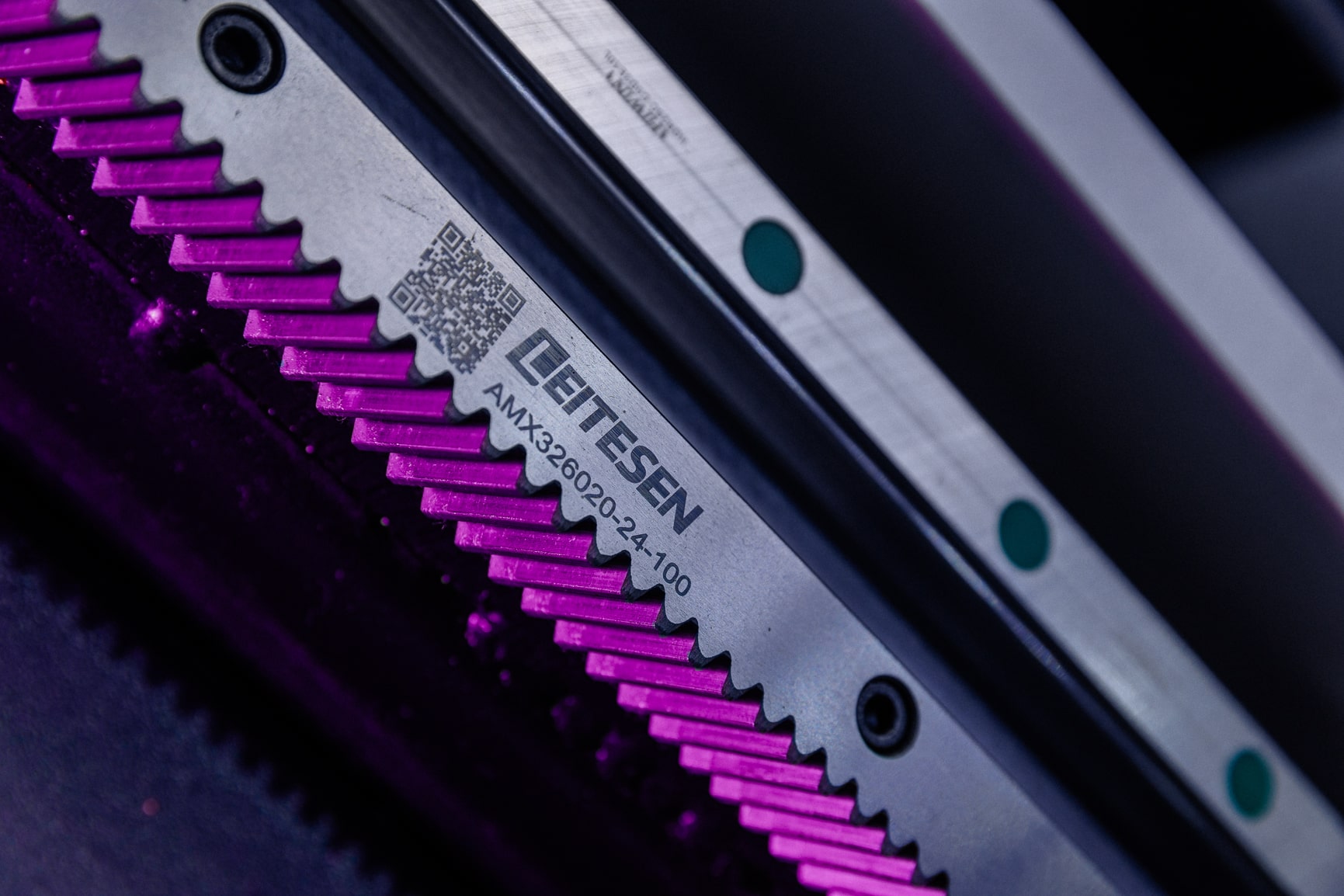

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ

: Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ

: Экран из закаленного стекла высокой четкости.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

: Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ

: Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AIRTAC (ЯПОНИЯ)

: Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония)

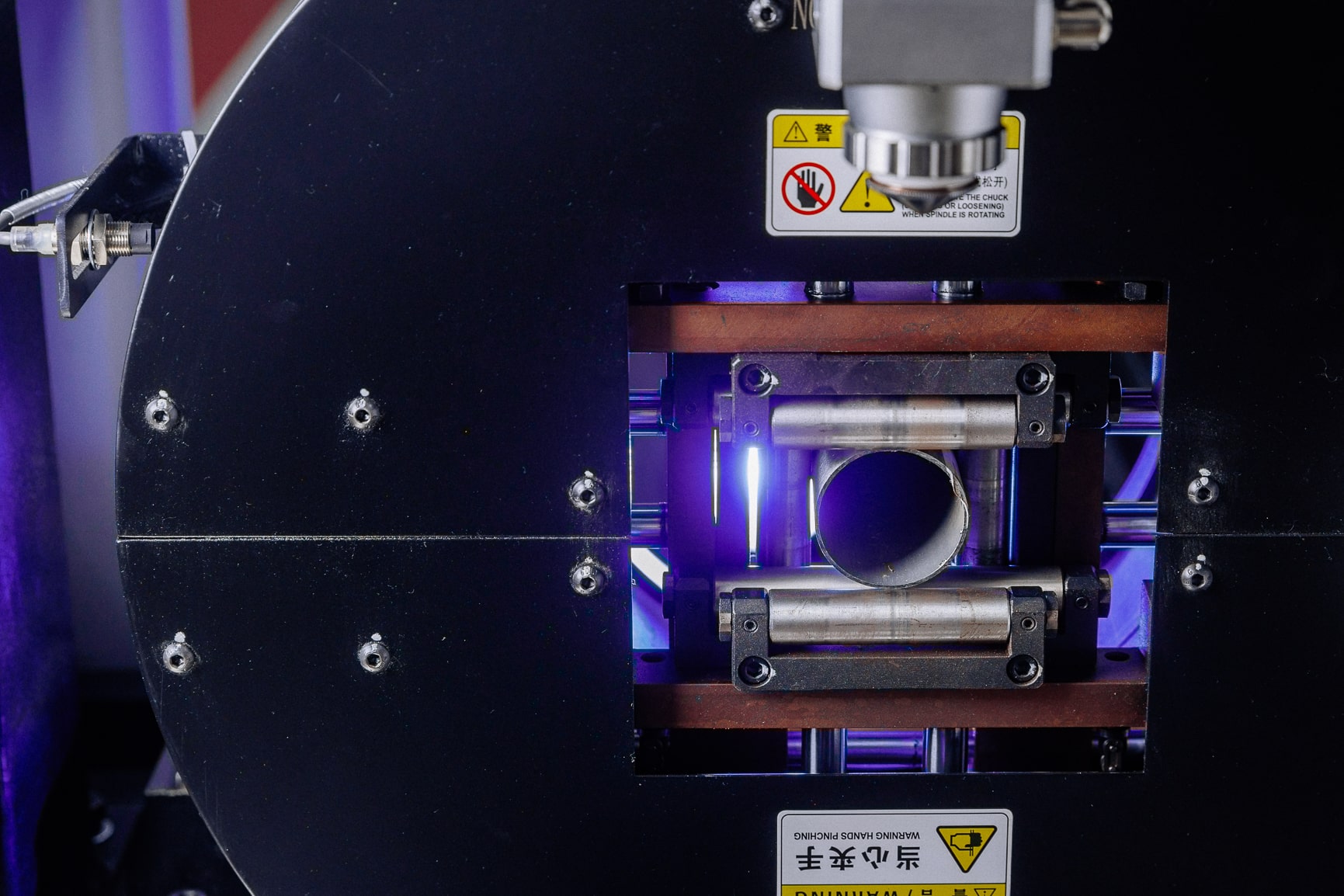

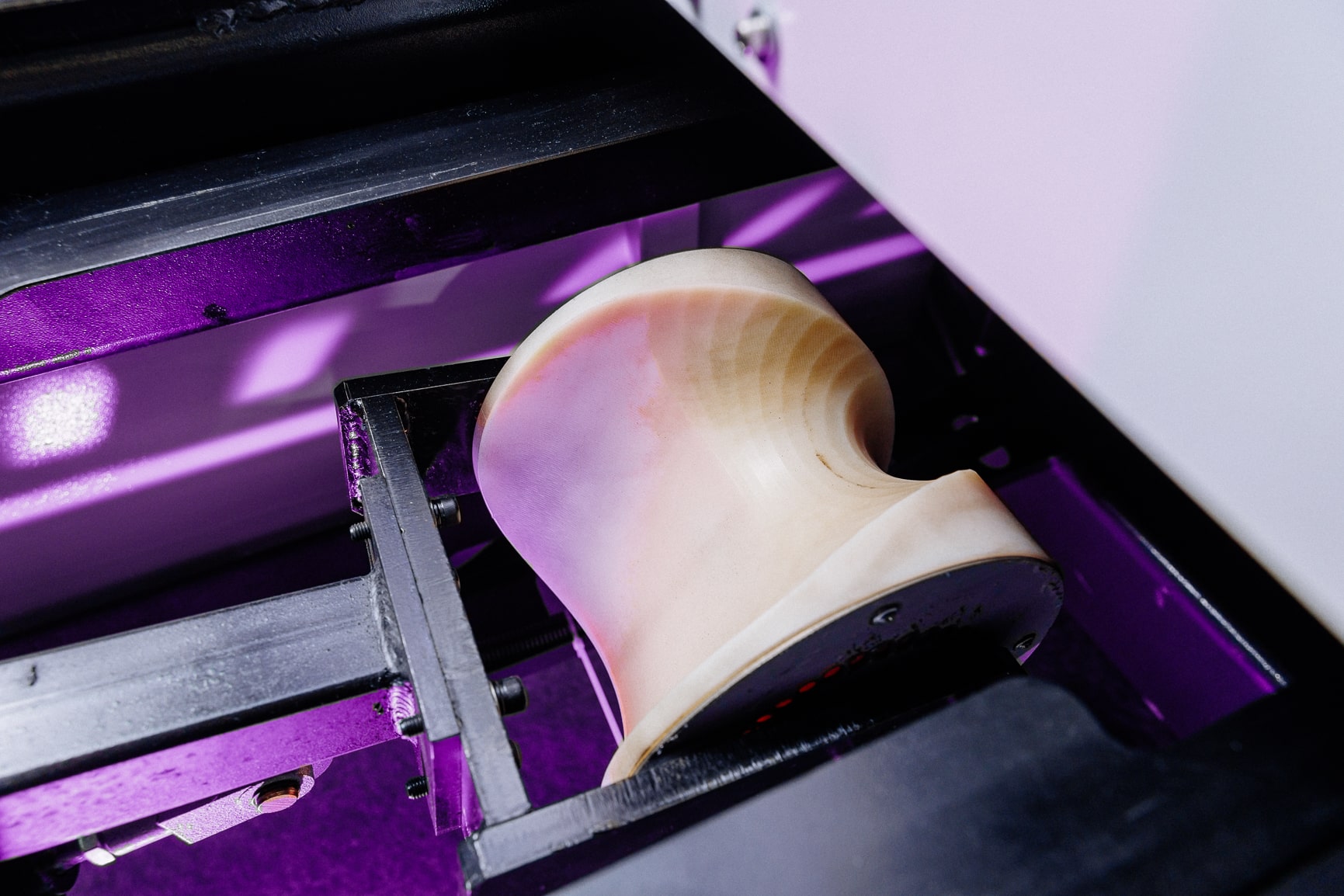

ПНЕВМАТИЧЕСКИЙ ЗАХВАТ

Высокая несущая способность
Ролики с полным пневмоприводом увеличивает надежность зажима патрона и его несущую способность.

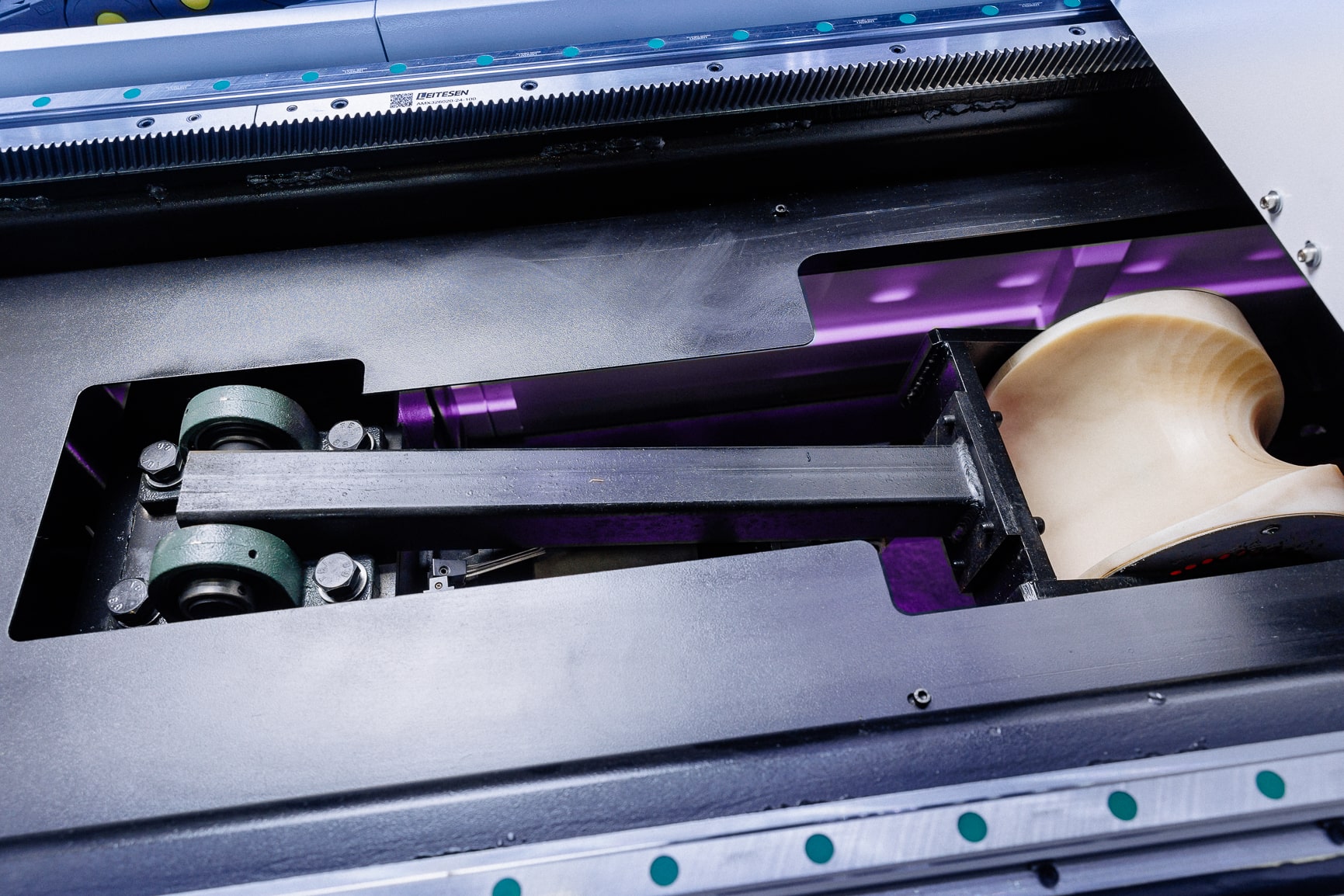

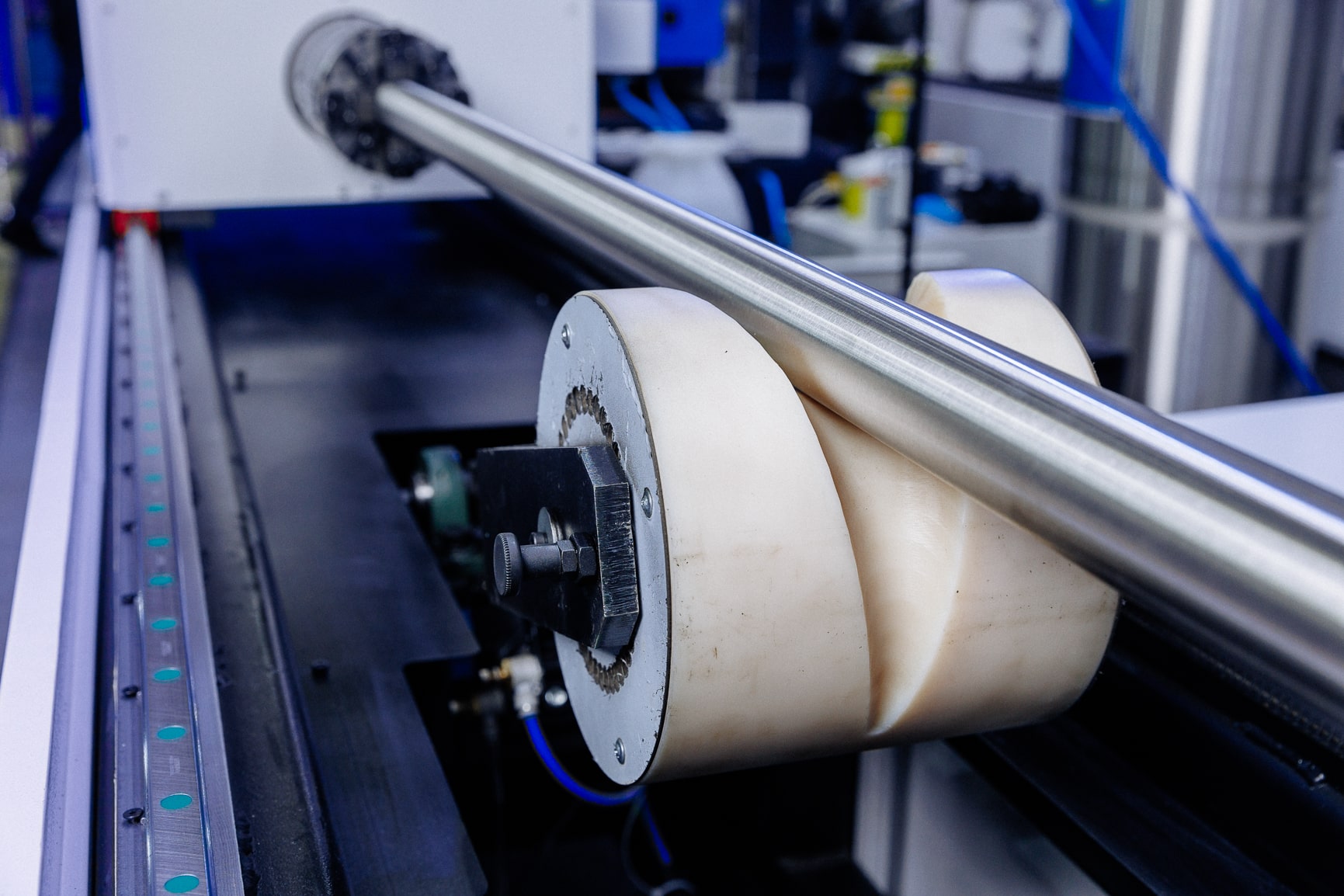

АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА – 1 ШТ

: Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ TUBEST LITE + TUBE PRO

: Система управления TubesT Lite представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.
