НАЗНАЧЕНИЕ:

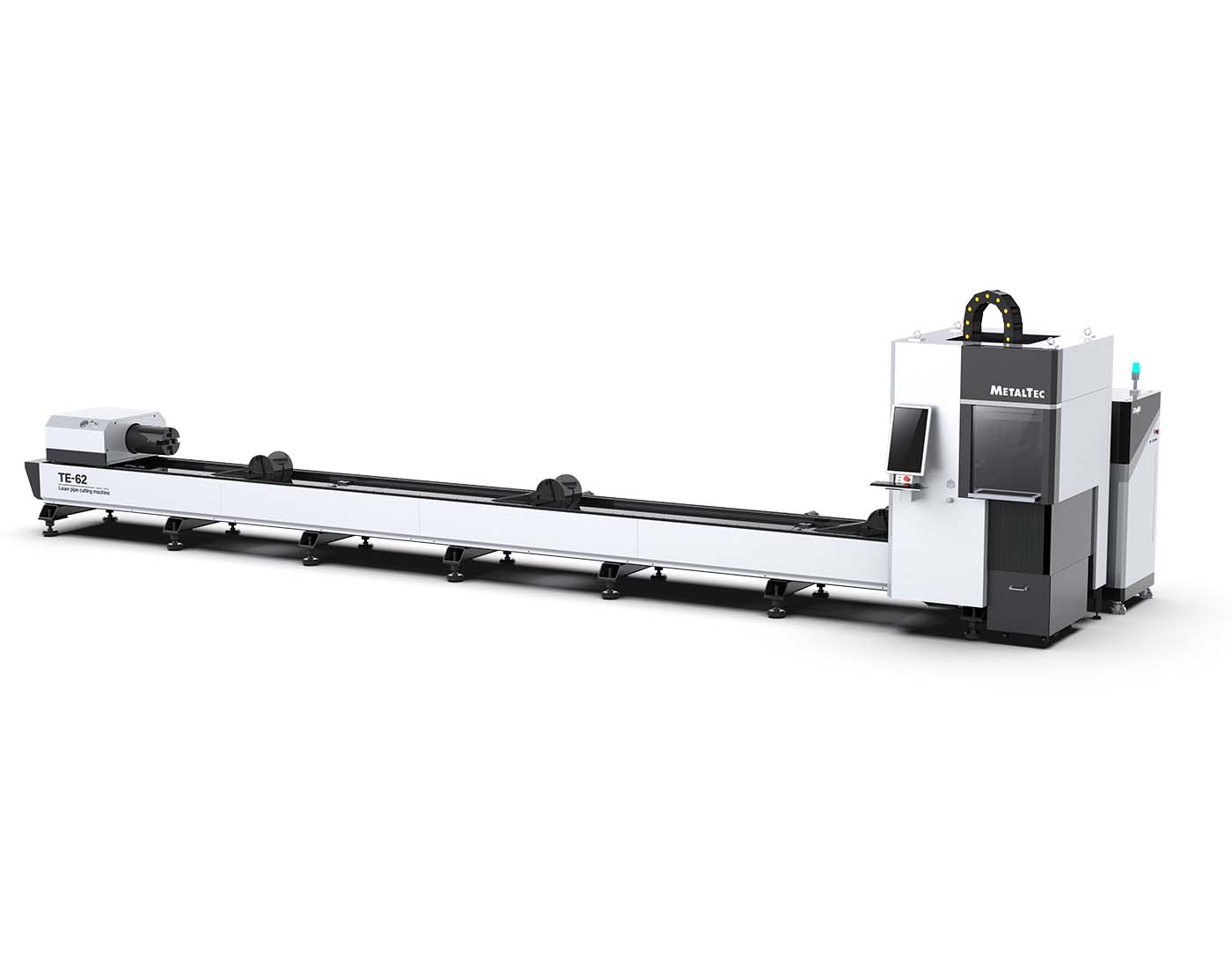

Лазерный станок MetalTec ТE62 предназначен для лазерной обработки труб и резки труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.
ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:
Металлические трубы и профили любой формы.
СФЕРЫ ПРИМИНЕНИЯ С ТАНКОВ:
Металлообработка, строительство, машиностроение и т.д.
ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:
УСТАНОВОЧНЫЕ ГАБАРИТЫ:
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельTE62
-
Длина труб (максимальная), мм6200
-
Наружный диаметр трубы (мин-макс), мм15 - 220
-
Вид охлажденияЧиллер HAN LI / S&A (Китай)
-
Направляющие по осямHIWIN (Тайвань) (квадратного сечения
-
Передача по осямШестерня – рейка YYC (Тайвань)
-
Передача по оси ZШарико-винтовая пара TBI (Тайвань)
-
РедукторSHIMPO-NIDEC (Япония)
-
Пневматические элементыSMC/AirTac(Япония)
-
ЭлектрокомпонентыSCHNEIDER (Франция)
-
Датчик высотыАвтоматический - BCS 100V.3
-
Система управленияTubes T-Lite + Tube PRO (FSCUT3000)
-
СмазкаЦентрализованная система смазки
-
Ускорениедо 0,8 G
-
Точность позиционирования, мм± 0,03
-
Точность повторного позиционирования, мм± 0,02
-
Напряжение, В380
-
Гарантия на станок (механическую часть)3 года
-
Тип лазераОптоволоконный лазер
-
Режущая головаRaytools BM 110 (Швейцария)
-
Настройка фокусного расстоянияАвтофокус
-
Производитель источникаRaycus
-
Мощность лазера, Вт1500
-
Длина волны лазера, нм1070
-
Срок работы лазера, чдо 100 000
-
Гарантия на лазерный источник2 года
-
Сервовигатели по осям W1, кВтСерводвигатель FUJI 1.8 кВт (Япония)
-
Серводвигатель по оси W2, кВтСерводвигатель FUJI 1.3 кВт (Япония)
-
Сервовигатели по осям Y2, кВтСерводвигатель FUJI 1.8 кВт (Япония)
-
Серводвигатель по оси X, кВтСерводвигатель FUJI 0.85 кВт (Япония)
-
Серводвигатель по оси Z, кВтСерводвигатель FUJI 0,4 кВт (Япония)
-
Максимальная скорость резки, м/миндо 20
-
Максимальная скорость холостого хода, м/миндо 80
-
Минимальная ширина резки, мм0,12
-
Длина, мм10 700
-
Ширина, мм2300
-
Высота, мм2300
-
Вес, кг3500
Конструктивные особенности
 |
ЦЕЛЬНОСВАРНАЯ СТАНИНА При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки. |
 |
АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. |
 |
ВЫСОКОТОЧНАЯ ЗУБЧАТАЯ ПЕРЕДАЧА ВРАЩЕНИЯ ЗАГОТОВКИ Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение. |
 |
АВТОМАТИЧЕСКИЕ ОПОРЫ СУППОРТА Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб. |
 |
ПОЛНОСТЬЮ АВТОМАТИЧЕСКИЙ ПРИВОДНОЙ ПНЕВМОПАТРОН ДЛЯ ФИКСАЦИИ ЗАГОТОВОК Обеспечивает стабильный зажим различных труб и профилей в 4 точках. Диаметр круглой трубы: 15 - 220 мм Диаметр прямоугольной трубы: 15 * 15 мм - 200 * 200 мм
Установка труб специальной формы. Треугольные, овальные, двутавровые, U-образные, конструкционные балки открытой формы, могут надежно удерживаться патроном без деформации. |
 |
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ FS CUT 3000 + TUBE PRO Система управления Tube Pro представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки. |
 |
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
 |
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
 |
КОСОЗУБАЯ РЕЙКА ПО ОСЯМ X И Y Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки. |
 |
ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO:
Не требуют обслуживания в процессе эксплуатации |
 |
ЛАЗЕРНАЯ ГОЛОВКА RAYTOOLS (ШВЕЙЦАРИЯ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. |
 |
ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3 Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.
|
 |
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. |
 |
ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC /AirTAc (ЯПОНИЯ) Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония) |
 |
ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI / S&A Автоматический чиллер для охлаждения излучателей лазерных станков.Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме. |
 |
ПРОМЫШЛЕННЫЙ LED ДИСПЛЕЙ Экран из закаленного стекла высокой четкости. |
:
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
: За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
: Автоматический чиллер для охлаждения излучателей лазерных станков.Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
: Преимущества планетарного редуктора SHIMPO:
- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция - вдвое компактней и легче редукторов других видов
Не требуют обслуживания в процессе эксплуатации
:
Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.
- Функции определения и поддержания расстояния до поверхности листа в режиме реального времени.
- Адаптация к любой режущей головке и насадке.
- Сигнализирование при выходе за край заготовки или ударе о препятствие.
- Поддержка функции поиска краев заготовки и т.д
: Зубчатая передача высокой точности эффективно преобразует малейшие импульсы энкодера в радиальное движение.
: Интеллектуальная конструкция опор для труб, которые позволяет избавиться от проблемы прогиба при резке длинных труб.
:
Обеспечивает стабильный зажим различных труб и профилей в 4 точках.
Диаметр круглой трубы: 15 - 220 мм
Диаметр прямоугольной трубы: 15 * 15 мм - 200 * 200 мм
- Высокая жесткость зажима
- Противоскользящий захват предотвращает срыв трубы.
- Легкая настройка
Установка труб специальной формы. Треугольные, овальные, двутавровые, U-образные, конструкционные балки открытой формы, могут надежно удерживаться патроном без деформации.
: Экран из закаленного стекла высокой четкости.
: Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.
: Система управления Tube Pro представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.
: Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
: Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
: Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
: Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
: Станок оснащен пневматической системой от ведущего производителя: SMC / AirTac(Япония)
