НАЗНАЧЕНИЕ:

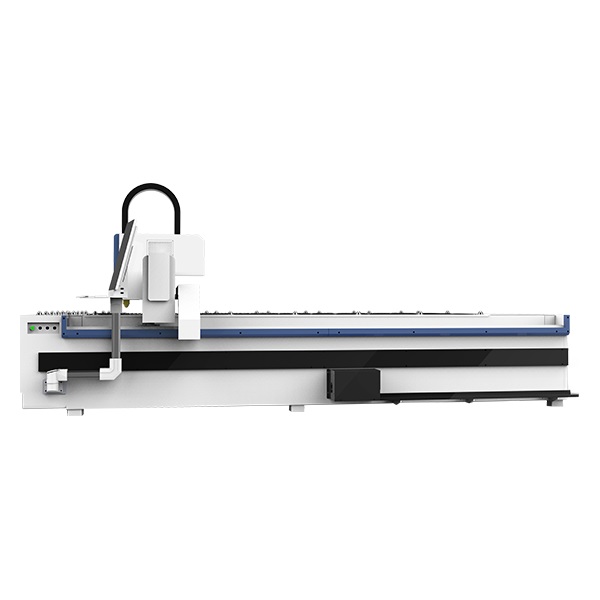

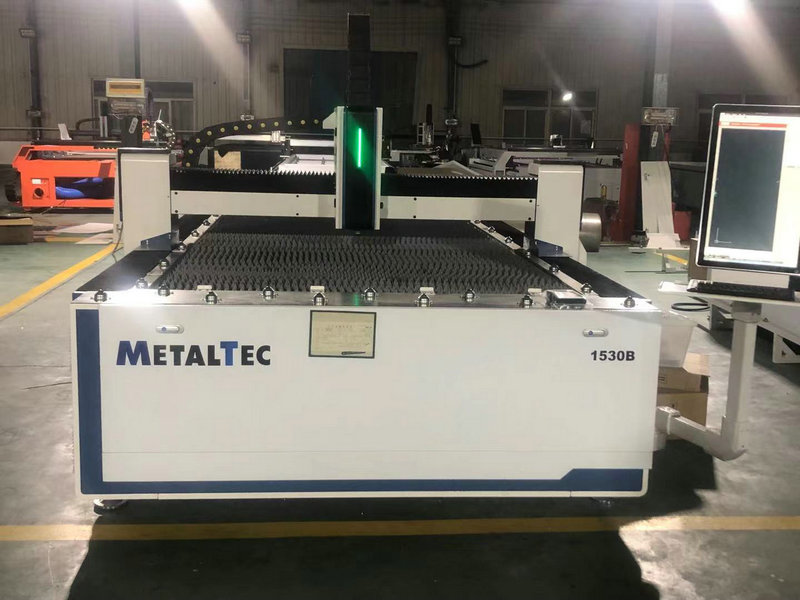

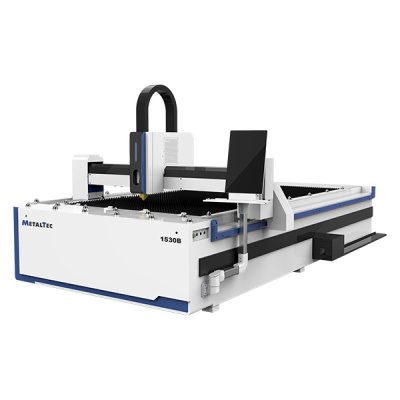

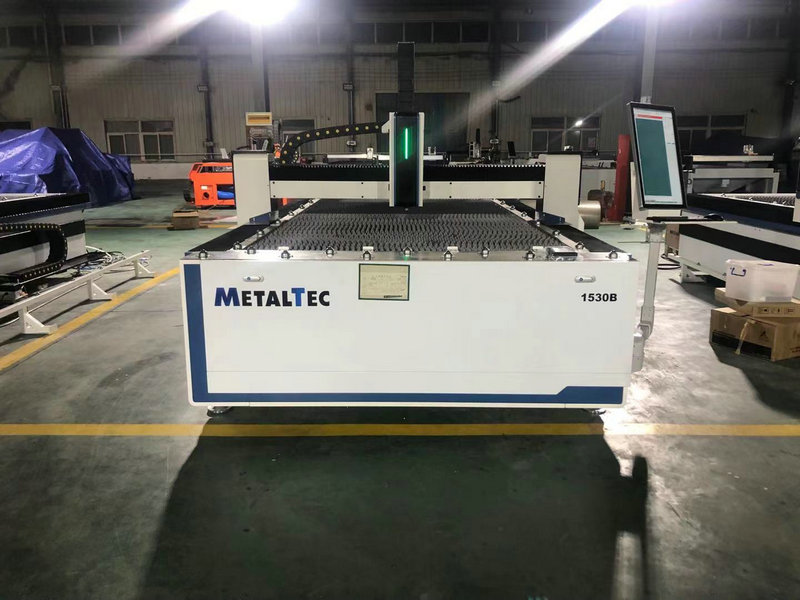

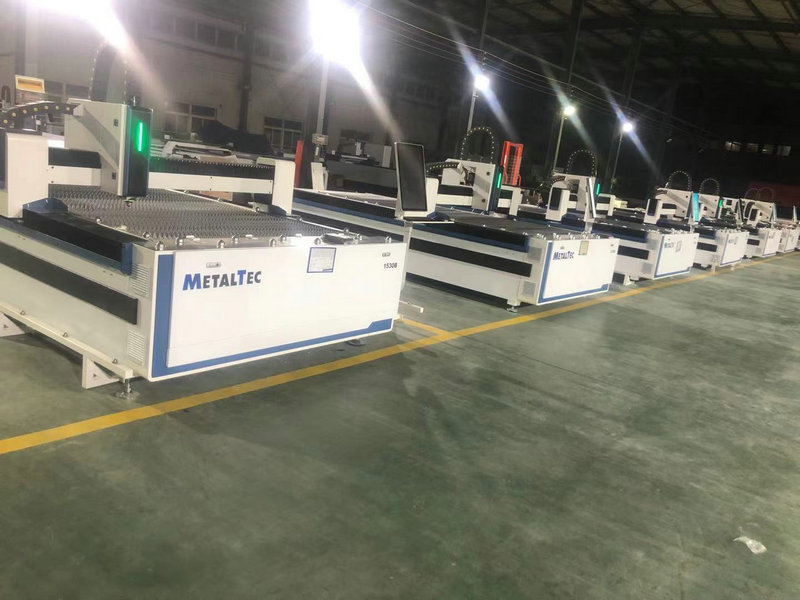

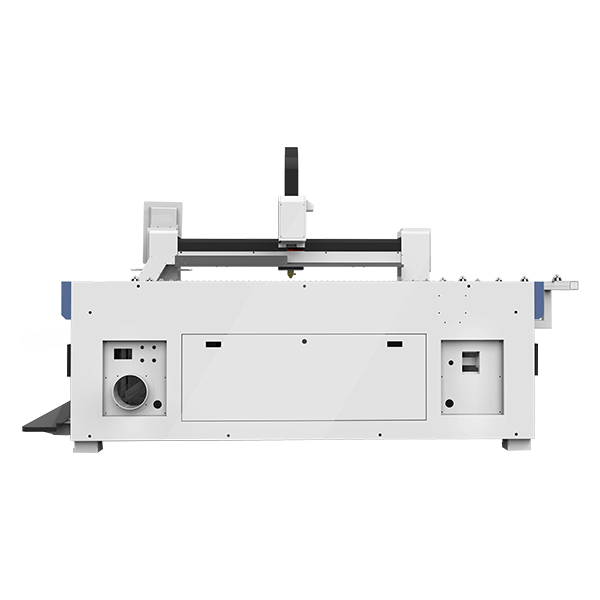

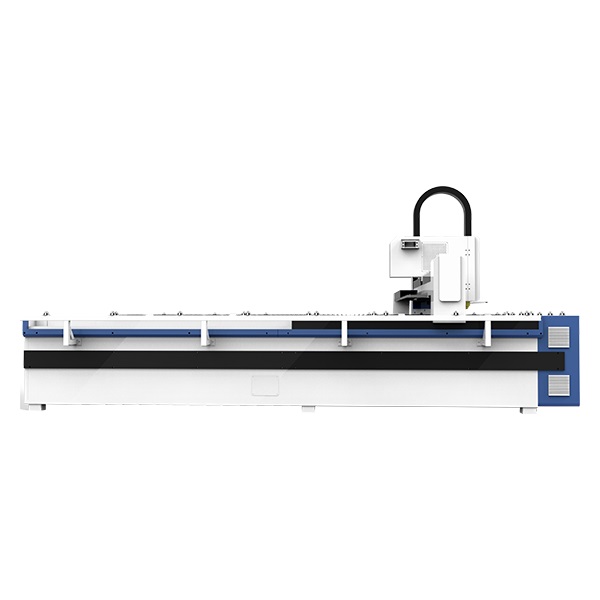

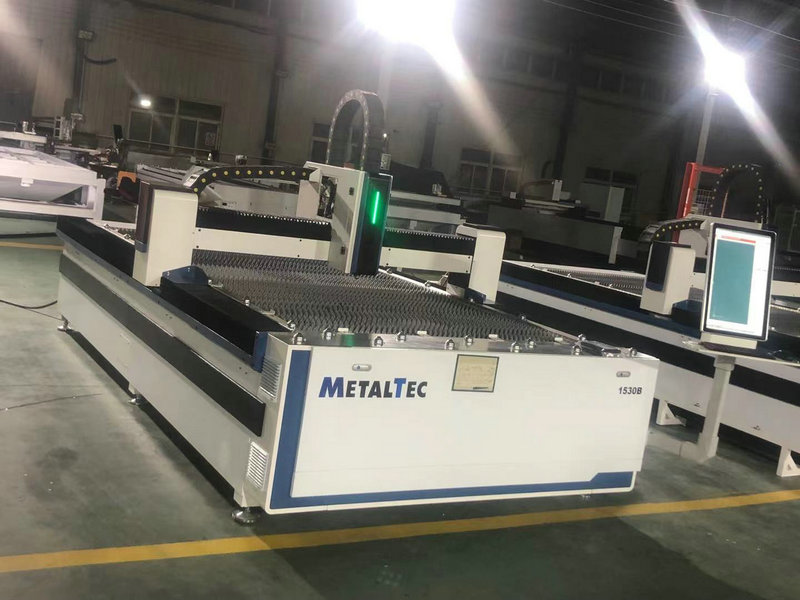

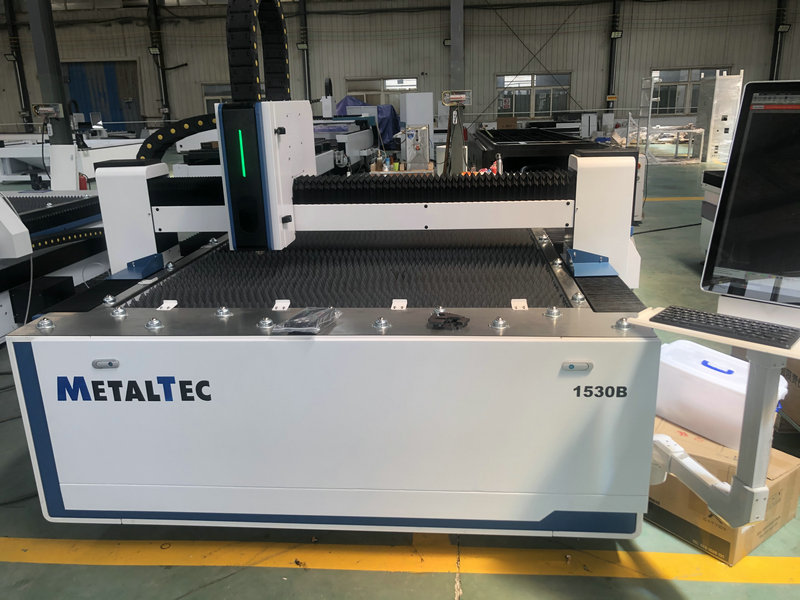

Оптоволоконный лазерный станок MetalTec 1530 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
- Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
- Высокое качество лазерного луча.
- Простота и удобство наладки и настройки.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
ТАБЛИЦА ЗАВИСИМОСТИ СКОРОСТИ РЕЗКИ ОТ МОЩНОСТИ ИСТОЧНИКА, ИСПОЛЬЗУЕМЫХ ГАЗОВ, ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ*:
| Материал | Толщина, мм | Скорость, м/мин | Давление, MPA | Газ | Фокусное расстояние, мм |
| Нержавейка | 1 | 25 | 1 | N2 | 0,6 |
| 2 | 7 | 1,4 | N2 | 0,6 | |
| 3 | 4 | 1,8 | N2 | 0,6 | |
| 4 | 2 | 1,8 | N2 | 0,6 | |
| 5 | 1,3 | 2 | N2 | 0,6 | |
| 6 | 0,7 | 2 | N2 | 0,6 | |
| Углеродистая сталь | 1 | 25 | 1 | O2 | 1 |
| 3 | 4 | 0,12 | O2 | 1 | |
| 6 | 1,6 | 0,14 | O2 | 1 | |
| 8 | 1,2 | 0,14 | O2 | 1 | |
| 10 | 1 | 0,16 | O2 | 1 | |
| 12 | 0,8 | 0,18 | O2 | 1 | |
| 14 | 0,6 | 0,2 | O2 | 1 | |
| 16 | 0,5 | 0,05 | O2 | 1 | |
| Алюминий | 1 | 16 | 1,2 | 0,6 | |
| 2 | 6 | 1,4 | 0,6 | ||
| 3 | 2,5 | 1,8 | N2 | 0,6 | |
| 4 | 1,3 | 2 | N2 | 0,6 | |
| Медь | 2 | 4 | 1,6 | 0,6 | |
| 3 | 1,5 | 1,8 | 0,6 | ||
| Бронза | 2 | 2 | 1 | 0,6 |
*В таблице представлены ориентировочные параметры. Фактические – могут незначительно отличаться (в зависимости от химического состава металла, степени очистки рабочих газов, температуры помещения и других внешних факторов)
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
- Модель1530B
- Рабочая зона (X x Y), мм1530 x 3050
- Вид охлажденияЧиллер HUA KU (Китай)
- Направляющие по осям X, Y, ZLAPPINGS (Тайвань) - 25 мм (квадратного сечения)
- Передача по осям X, YДвухприводные зубчатаыe шестерня - рейка GARRETSON (Германия)
- Передача по оси ZШарико-винтовая пара TBI (Тайвань)
- Датчик высотыАвтоматический
- Система управленияRU CUT V.2 (NESTING) - локализация для Российского рынка
- Поддерживаемые форматы файловCAD, CorelDRAW, plt, AI, dxf
- СмазкаЦентрализованная система смазки
- РедукторSHIMPO - NIDEC (Япония)
- ЭлектрокомпонентыSCHNEIDER (Франция)
- Точность позиционирования, мм±0,03
- Точность повторного позиционирования, мм±0,02
- Ускорениедо 1G
- Напряжение, В380
- Частота тока, Гц50
- Гарантия на станок2 года
- Тип лазераОптоволоконный лазер
- Режущая головаMETALTEC CH 3000
- Производитель лазераMAXPHOTONICS
- Мощность лазера, Вт1500
- Длина волны лазера, мм1070
- Срок работы лазера, чДо 100 000
- Гарантия на лазерный источник2 года
- Двигатели по осям X, Y, кВтСерводвигатель Leadshine 0,75 кВт (Тайвань)
- Двигатель по оси Z, кВтСерводвигатель Leadshine 0,4 кВт (Тайвань)
- Максимальная толщина резки, мм (Углеродистая сталь)10
- Максимальная скорость резки, м/миндо 30
- Максимальная скорость холостого хода, м/миндо 100
- Минимальная ширина резки, мм0,12
- Длина, мм4400
- Ширина, мм2300
- Высота, мм1600
- Вес, кг2300
Конструктивные особенности
 | ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. |
 | ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем. |
 | ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ LAPPINGS (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. |
 | ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности. |
 | СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. |
 | ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа. |
 | ЛАЗЕРНАЯ ГОЛОВКА METALTEC CH3000 (АВТОФОКУС) Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
|
 | ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ LEADSHINE (ТАЙВАНЬ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
|
 | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RU CUT V2 (SC2000 NESTING) Локализация для российского рынка |
 | АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей. |
 | ПРОМЫШЛЕННЫЙ ЧИЛЛЕР Автоматический чиллер для охлаждения излучателей лазерных станков. |
 | ИГОЛЬЧАТЫЙ СТОЛ Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ. |
: Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.
: Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
: Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У
Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
: За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

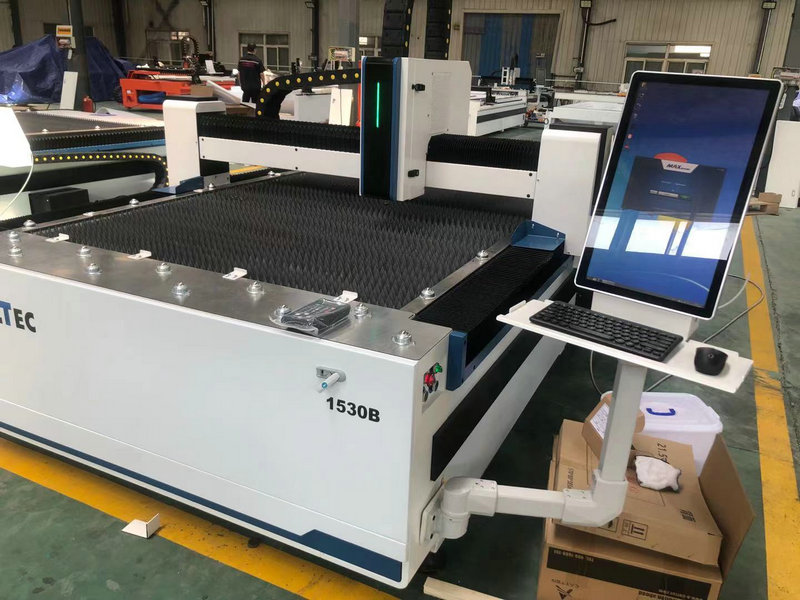

: Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.

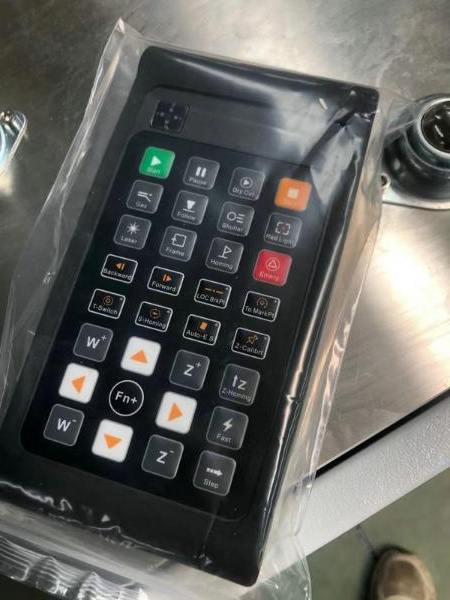

Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
: Станок оснащен лазерным источником компании «MAXPHOTONICS»(Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа.
Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

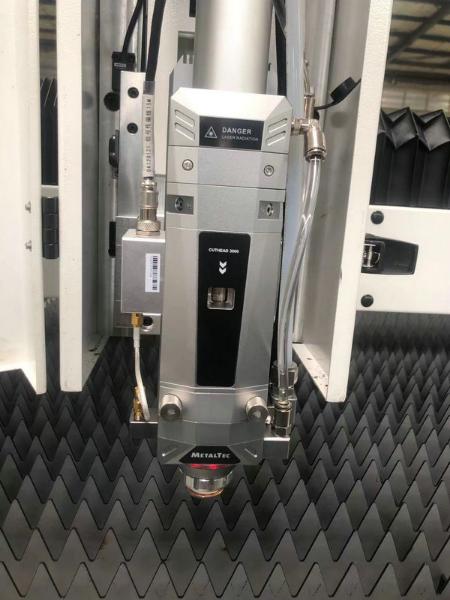

: Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
- Лазерная головка с системой автоматической фокусировки.
- Лазерная головка с системой преодоления препятствий SAFE 360.
: Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
- Двигатели по осям XY – 0,75 кВт.
- Двигатель по оси Z – 0,4 кВт.
ПЛАНЕТАРНЫЙ РЕДУКТОР NIDEC/SHIMPO (ЯПОНИЯ)
Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
- Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- Более высокий КПД;
- Облегченная конструкция - вдвое компактней и легче редукторов других видов.
: Локализация для российского рынка
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
: Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.
: Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

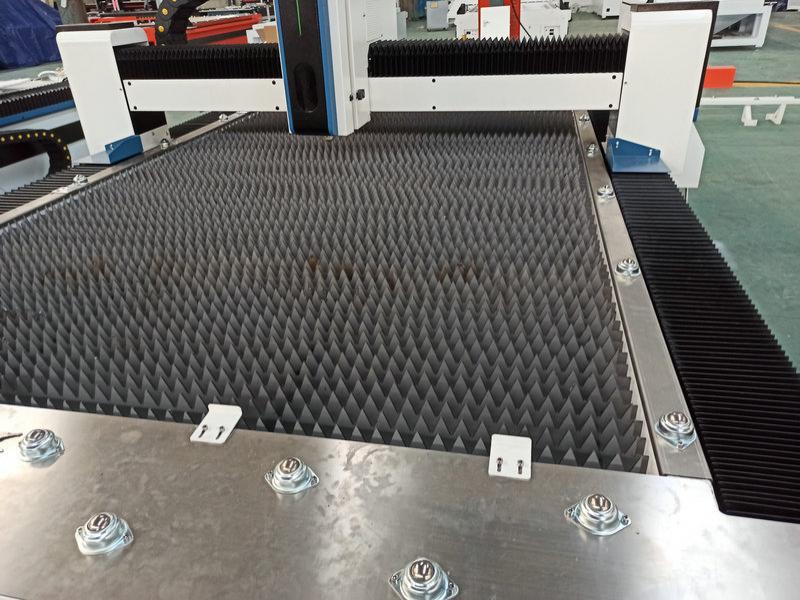

: Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ.
После выработки ресурса, ламели изготавливаются на станке.
