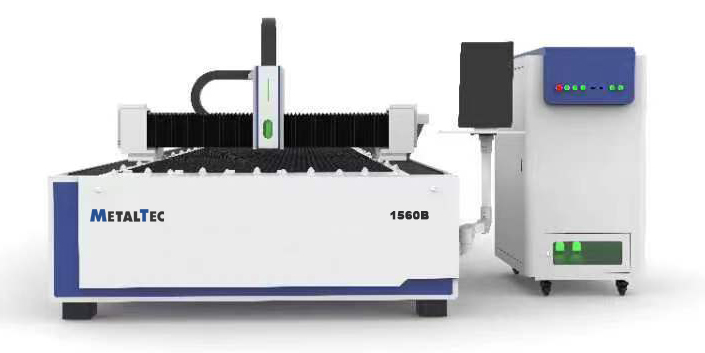

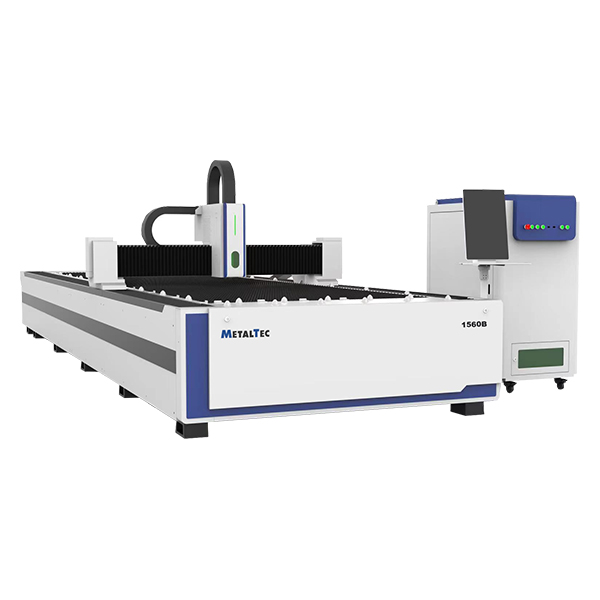

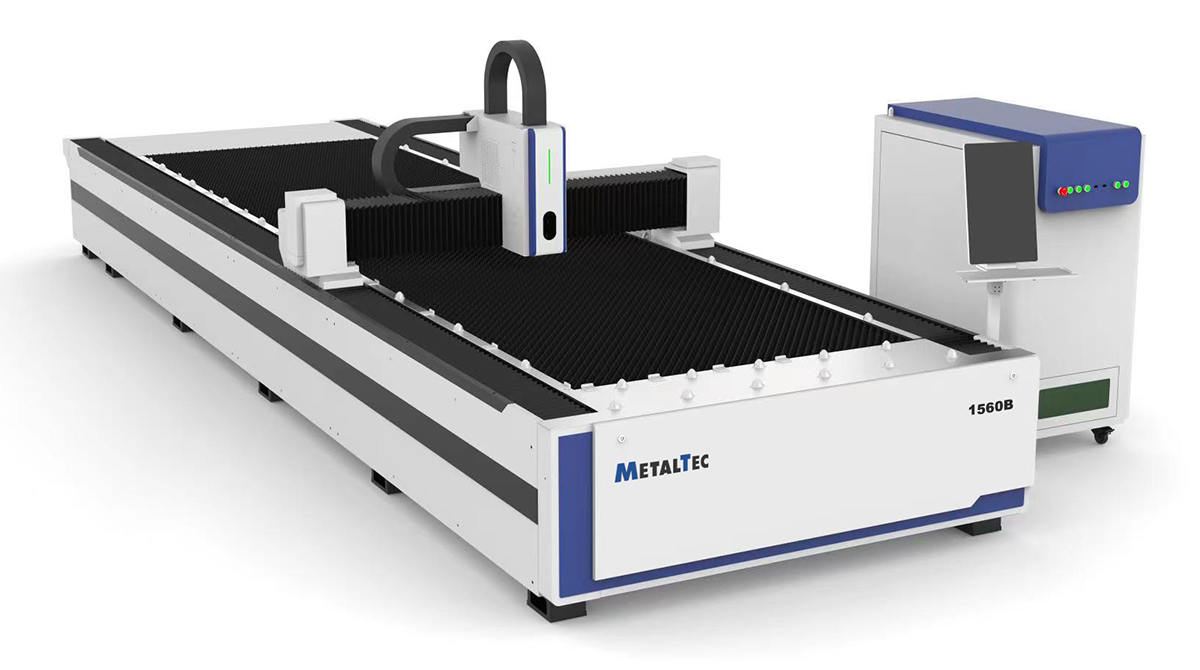

MetalTec 1560B (6000W) оптоволоконный лазерный станок для резки металла

Оптоволоконный лазерный станок MetalTec 1560 B предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости.

Нет в наличии

3 965 579 ₽

Отдел продаж

8-800-700-71-97 order@metaltec-machinery.ru Перезвонить мне

Модель:: 1560B 6000
Категория:: Станки открытого типа

Выберите модель

Краткие характеристики

Тип лазера

Оптоволоконный

Размеры рабочего стола

1530 х 6050 мм

Мощность источника

6000 Вт

Назначение

Обработка листа

Масса

4500 кг

Отправить запрос Добавить в избранные

Доставка: Самовывоз, Доставка транспортной компанией, Доставка автопарком компании

Оплата осуществляется на основании выставленных счетов. Заказ поступит в работу после внесения предоплаты.

Остались вопросы?

Свяжитесь с нами удобным для вас способом.

О товаре

НАЗНАЧЕНИЕ:

Лазерный станок MetalTec 1560 B (6000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, алюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

ОСОБЕННОСТИ СТАНКА:

Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО₂ с одинаковой мощностью.
Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО₂.
Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

Другие модели

1530B 2000

1530F 1500

1530B 3000

1530S 1500

1530S 2000

1530B 1500

1530B G5 3000

1530B G5 6000

1530S 3000

1530C 1500

1530C 3000

1530F 3000

1530B 6000

1560B 3000

2060B 6000

Наши преимущества

В НАЛИЧИИ

более 700 станков

ДОСТАВКА

от 7 дней по РФ

ПОДБОР

станков и оборудования

ПОМОЩЬ

в оформлении кредита

Технические характеристики

Модель

1560B
Рабочая зона (X x Y), мм

1530 x 6050
Вид охлаждения

Чиллер HUA KU (Китай)
Направляющие по осям X, Y, Z

Линейные направляющие повышенной жесткости HIWIN (Тайвань) (квадратного сечения)
Передача по осям X, Y

Двухприводные зубчатыe рейки YYC (Тайвань)
Передача по оси Z

Шарико-винтовая пара TBI (Тайвань)
Редуктор

NIDEC-SHIMPO (Япония)
Датчик высоты

Автоматический
Пневматические элементы

SMC (Япония)
Электрокомпоненты

OMRON (Япония) / SCHNEIDER (Франция)
Система управления

CYPCUT
Поддерживаемые форматы файлов

CAD, CorelDRAW, plt, AI, dxf
Смазка

Централизованная система смазки
Ускорение

до 1 G
Точность позиционирования, мм

±0,03
Точность повторного позиционирования, мм

±0,02
Напряжение, В

380

Лазер:

Тип лазера

Оптоволоконный лазер
Режущая голова

BLT 421 (Автофокус)
Производитель лазера

Raycus
Мощность лазера, Вт

6000
Длина волны лазера, мм

1070
Срок работы лазера, ч

100 000
Гарантия на лазерный источник

2 года
Гарантия на станок

2 года

Двигатели:

Двигатель по оси X

Серводвигатель FUJI (Япония) 1,8 кВт
Двигатель по оси Y

Серводвигатель FUJI (Япония) 1,3 кВт
Двигатель по оси Z, кВт

Серводвигатель FUJI (Япония) 0,75 кВт

Резка:

Максимальная скорость резки, м/мин

50
Максимальная скорость холостого хода, м/мин

110
Минимальная ширина резки, мм

0,12

Габаритные размеры:

Длина, мм

7100
Ширина, мм

2250
Высота, мм

1700
Вес, кг

4500

Конструктивные особенности

	ЦЕЛЬНОСВАРНАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
	ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
	ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ) Преимущества планетарного редуктора: Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации.
	ЛАЗЕРНЫЙ ИСТОЧНИК Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
	ЛАЗЕРНАЯ ГОЛОВКА BLT421 Станок оснащён лазерной головкой BLT421, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
	ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3 Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления. Функции определения и поддержания расстояния до поверхности листа в режиме реального времени; Адаптация к любой режущей головке и насадке; Сигнализирование при выходе за край заготовки или ударе о препятствие; Поддержка функции поиска краев заготовки и т.д.
	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI / YASKAWA (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI / YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
	КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPCUT Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.
	ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.
	УДАЛЕНИЕ ОТХОДОВ РЕЗКИ Станок укомплектован паллетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.
	СТАБИЛИЗАТОР НАПРЯЖЕНИЯ Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.

Свойства станка

ГАБАРИТНЫЕ РАЗМЕРЫ

Длина, мм: 7100 Ширина, мм: 2250 Высота, мм: 1700 Вес, кг: 4500

ЛАЗЕР

Тип лазера: Оптоволоконный лазер Режущая голова: BLT 421 (Автофокус) Производитель лазера: Raycus Мощность лазера, Вт: 6000 Длина волны лазера, мм: 1070 Срок работы лазера, ч: 100 000 Гарантия на лазерный источник: 2 года Гарантия на станок: 2 года

ДВИГАТЕЛИ

Двигатель по оси X: Серводвигатель FUJI (Япония) 1,8 кВт Двигатель по оси Y: Серводвигатель FUJI (Япония) 1,3 кВт Двигатель по оси Z, кВт: Серводвигатель FUJI (Япония) 0,75 кВт

РЕЗКА

Максимальная скорость резки, м/мин: 50 Максимальная скорость холостого хода, м/мин: 110 Минимальная ширина резки, мм: 0,12

ЦЕЛЬНОСВАРНАЯ СТАНИНА

: Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.

При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

: Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

: За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

ЛАЗЕРНЫЙ ИСТОЧНИК

: Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

: Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

КОНСОЛЬ УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

: Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

УДАЛЕНИЕ ОТХОДОВ РЕЗКИ

: Станок укомплектован паллетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

: Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

: Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI / YASKAWA (ЯПОНИЯ)

: Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI / YASKAWA (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР SHIMPO-NIDEC (ЯПОНИЯ)

: Преимущества планетарного редуктора:

Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
Более высокий КПД;
Облегченная конструкция - вдвое компактней и легче редукторов других видов;
Не требуют обслуживания в процессе эксплуатации.

ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3

: Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.

Функции определения и поддержания расстояния до поверхности листа в режиме реального времени;
Адаптация к любой режущей головке и насадке;
Сигнализирование при выходе за край заготовки или ударе о препятствие;
Поддержка функции поиска краев заготовки и т.д.

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР HAN LI

: Автоматический чиллер для охлаждения излучателей лазерных станков. Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CYPCUT

: Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.

ЛАЗЕРНАЯ ГОЛОВКА BLT421

: Станок оснащён лазерной головкой BLT421, с автономным контроллером высоты, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
