НАЗНАЧЕНИЕ:

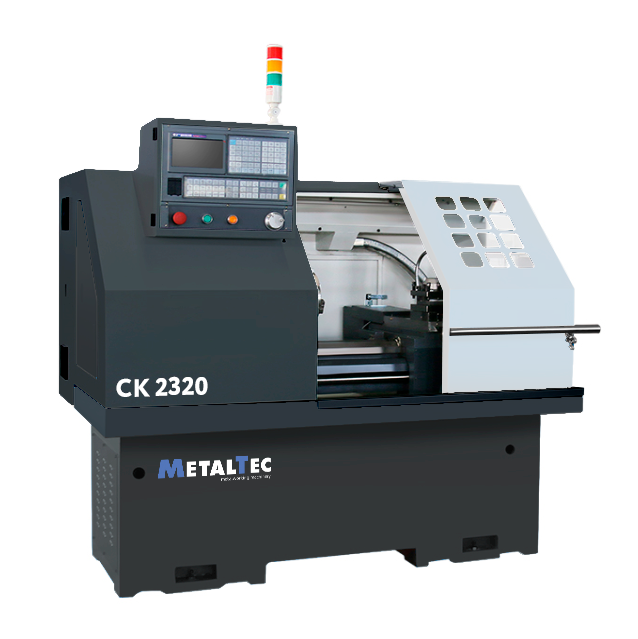

Токарный станок с ЧПУ - MetalTec CK 2320 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Особенности
- Станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие скольжения
- Полное кабинетное ограждение
- Станина имеет индукционную закалку с твердостью HRC54
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Преимущества
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Стандартная комплектация
- 3-кулачковый механический патрон 150 мм
- 3 кВт мощность шпинделя
- Резцедержатель 3 шт. 20х20
- Система ЧПУ GSK 980TDI
- Серводвигатели GSK по осям Х/Z
- Механическая задняя бабка
- Вспомогательный источник света
- Автоматическая система смазки
- Кабинетная защита
- Комплект ЗИП
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельMetalTec CK 2320
-
Макс. диаметр обработки, мм110
-
Макс. длина обработки, мм120
-
Макс. диаметр над станиной, мм230
-
Макс. диаметр над суппортом, мм125
-
Макс. длина заготовки, мм200
-
Тип станиныСтанина из чугуна
-
Твердость направляющих станиныHRC 54
-
Направляющие по оси ZСкольжения
-
Направляющие по оси ХСкольжения
-
Стойка управленияGSK 980TDI
-
СерводвигателиGSK
-
Максимальное проходное отверстие шпинделя, мм41
-
Максимальный калиброванный пруток, мм40
-
Торец шпинделяA2-5 - механика
-
Патрон, мм150, механический З-х кулачковый
-
Скорость вращения150 - 2500 об/мин
-
Ход по оси Х, мм300
-
Ход по оси Z, мм320
-
Х,Z ускоренная подача , м/мин8/10
-
Размер инструмента, мм20 x 20
-
Квадратный резцедержатель 3 шт.2 шт.
-
Задняя бабкаРучная
-
Ход пиноли задней бабки, мм50
-
КонусМТ4
-
Тип двигателяСерво двигатель
-
Мощность двигателя, кВт3
-
Длина, мм1480
-
Ширина, мм1100
-
Высота, мм1650
-
Вес, кг850
Конструктивные особенности
 |
СИСТЕМА ЧПУ GSK 980TDI Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной технологии. |
  |
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ИЛИ ПНЕВМАТИЧЕСКИЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 150 мм с ручным зажимом заготовки. Так же на станке могут быть установлен токарный патрон с пневматическим зажимом. |
 |
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
 |
ЗАДНЯЯ БАБКА В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
 |
КВАДРАТНЫЙ РЕЗЦЕДЕРЖАТЕЛЬ В комплекте 3 шт. 20х20 |
:
Элементы конструкции станины отливаются из высокопрочного сплава чугуна.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
:
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).
Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.
:
Обеспечивает бесперебойную своевременную смазку узлов станка.
:
В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой.
Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной технологии.
:
На станке устанавливается токарный патрон диаметром 150 мм с ручным зажимом заготовки.
Так же на станке могут быть установлен токарный патрон с пневматическим зажимом.
:
В комплекте 3 шт. 20х20
