НАЗНАЧЕНИЕ:

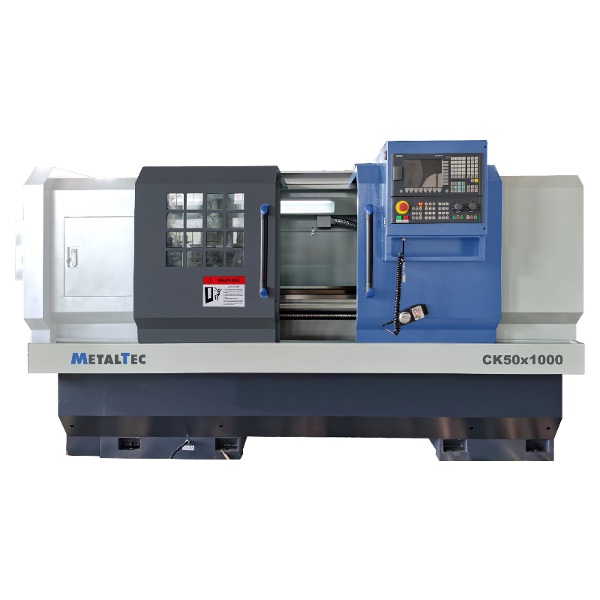

Токарный станок ЧПУ с горизонтальной станиной - MetalTec СК 50x1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станки MetalTec NEXT 50x1000 обладают высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.
СХЕМА ОБРАБОТКИ:
 |
 |
 |
 |
| Внутреннее точение | Наружное точение | Точение наружной резьбы | Наружная отрезка и обработка канавок |
ОСОБЕННОСТИ:
- Горизонтальная станина из чугуна обеспечивает высокую жесткость
- Станина имеет индукционную закалку с твердостью > HRC55
- Гидравлический привод пиноли задней бабки
- Полное кабинетное ограждение
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Проходное отверстие шпинделя 65 мм
- Оригинальные компоненты SIEMENS или Fanuc с увеличенной гарантией на 12 месяцев
- Шкаф с электрокомпонентами, степень защиты IP54
ПРЕИМУЩЕСТВА:
- Современный внешний вид станка, высокое качество лакокрасочного покрытия
- Эргономичный дизайн и удобное расположение основных модулей станка
- Станок компактный, занимает мало пространства на производстве
- Литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Система установки и смены инструмента для решения технических задач любой сложности
- Подача смазочно-охлаждающей жидкости в зону резки
- Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельMetalTec CK 50x1000
-
Макс. диаметр над станиной, мм500
-
Макс. диаметр над суппортом, мм280
-
Расстояние между центрами, мм1000
-
Тип станиныМонолитная станина из чугуна
-
Твердость направляющих станиныHRC 50
-
Ширина станины, мм400
-
Направляющие по оси ZСкольжения
-
Направляющие по оси ХСкольжения
-
Стойка управленияSiemens 808D Advanced
-
СерводвигателиSiemens
-
Диаметр отверстия патрона, мм80
-
Проходное отверстие шпинделя (гидравлический патрон), мм60
-
Торец шпинделяА2-8
-
Конус шпинделяФ90 мм 1:20
-
Патрон, мм250
-
Скорость вращения150 - 1600 об/мин
-
Ход по оси Х, мм350
-
Ход по оси Z, мм1000
-
Х,Z ускоренная подача , м/мин6/8
-
Тип установки инструмента, мм8-ми позиционная револьверная головка
-
Количество устанавливаемого инструмента8
-
Размер инструмента, мм25 x 25
-
Привод пиноли задней бабкигидравлический
-
Максимальное перемещение, мм150
-
КонусМТ5
-
Мощность шпинделя, кВт11
-
Мощность системы охлаждения, Вт120
-
Длина, мм2860
-
Ширина, мм1600
-
Высота, мм1750
-
Вес, кг3100
-
Длина , мм3050
-
Ширина, мм1800
-
Высота, мм2060
-
Вес, кг3450
Конструктивные особенности
 |
SINUMERIK 808D Advanced Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды |
 |
Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью. Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |
МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. |
 |
8-МИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 8 ед. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм и расточными блоками диаметром 32 мм. |
 |
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. |
 |
КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче. |
 |
ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА Станок оснащен высокоскоростным надежным двигателем. |
 |
ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3) Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы. |
 |
3-Х КУЛАЧКОВЫЙ ЗАЖИМНОЙ ПАТРОН (РУЧНОЙ ЗАЖИМ) На станке устанавливается токарный патрон диаметром 320 мм с ручным зажимом заготовки. Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом. |
  |
ГИДРАВЛИЧЕСКИЙ ПРИВОД ПИНОЛИ ЗАДНЕЙ БАБКИ Станок поставляется с задней бабкой с гидравлическим приводом пиноли. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка. |
Опции
 |
ГИДРАВЛИЧЕСКИЙ ПАТРОН Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм |
Патрон, мм: 250 Скорость вращения: 150 - 1600 об/мин
Размер инструмента, мм: 25 x 25 Привод пиноли задней бабки: гидравлический Максимальное перемещение, мм: 150 Конус: МТ5
Мощность системы охлаждения, Вт: 120
Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью.
В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.
Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.
Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.
Станок оснащен высокоскоростным надежным двигателем.
Вращение на шпиндель передается через ремень.
:
Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.
Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью.
Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термическую обработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).
Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.
Обеспечивает бесперебойную своевременную смазку узлов станка.
Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки.
Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.
:
Станок поставляется с задней бабкой с гидравлическим приводом пиноли.
Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.
Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии
Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды
На станке устанавливается токарный патрон диаметром 320 мм с ручным зажимом заготовки.
Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.
Максимальное количество устанавливаемых инструментов составляет – 8 ед. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 25 х 25 мм и расточными блоками диаметром 32 мм.
Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)
Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно.
За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм
