НАЗНАЧЕНИЕ:

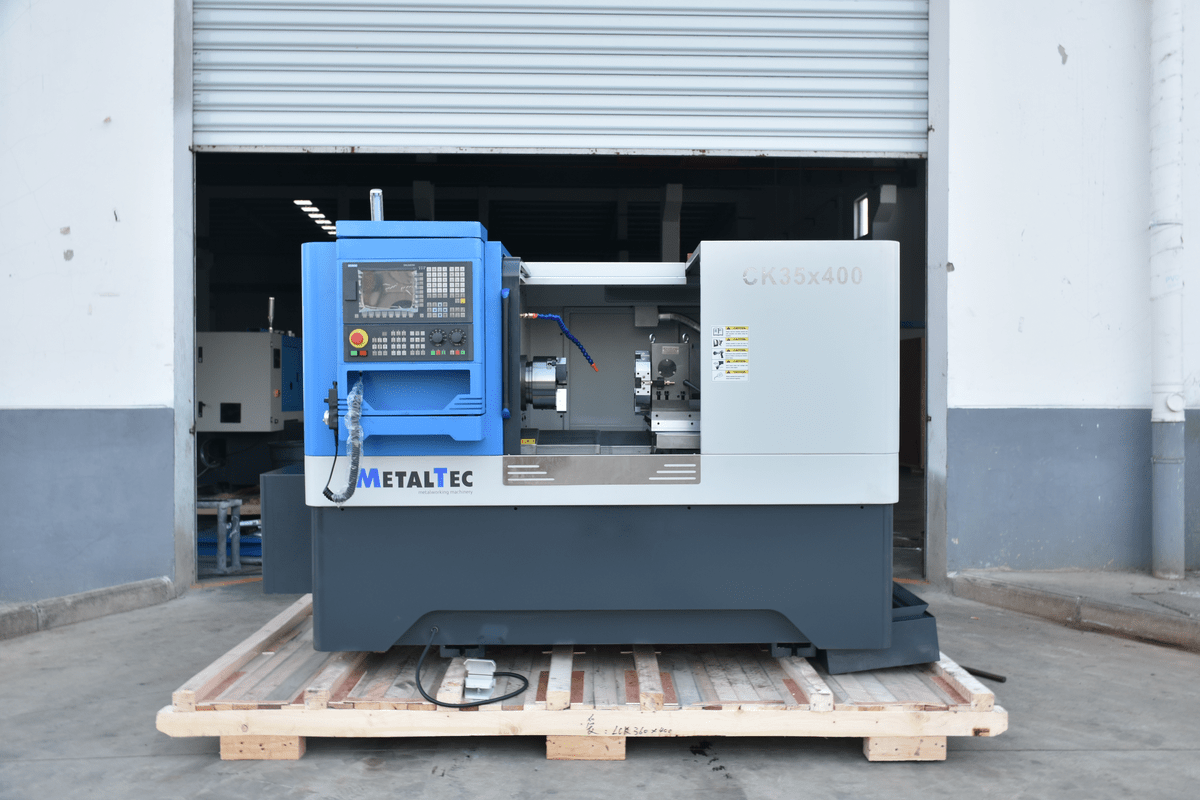

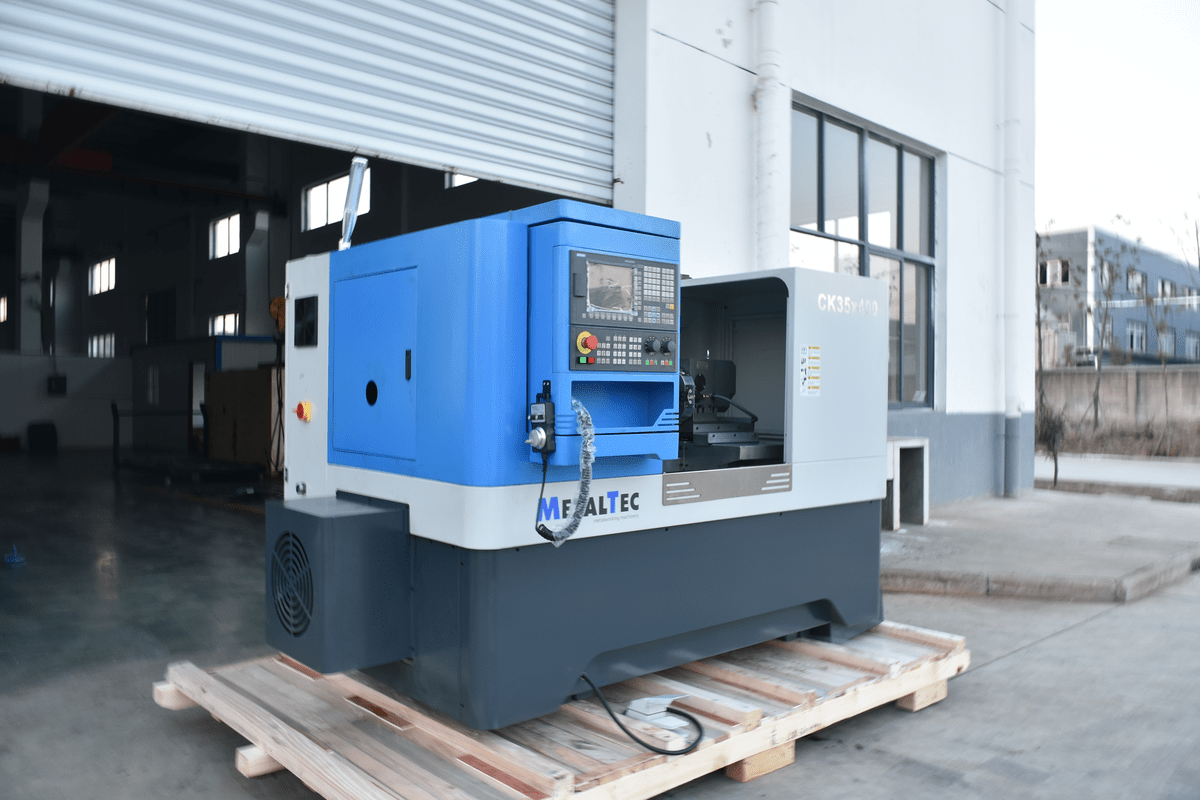

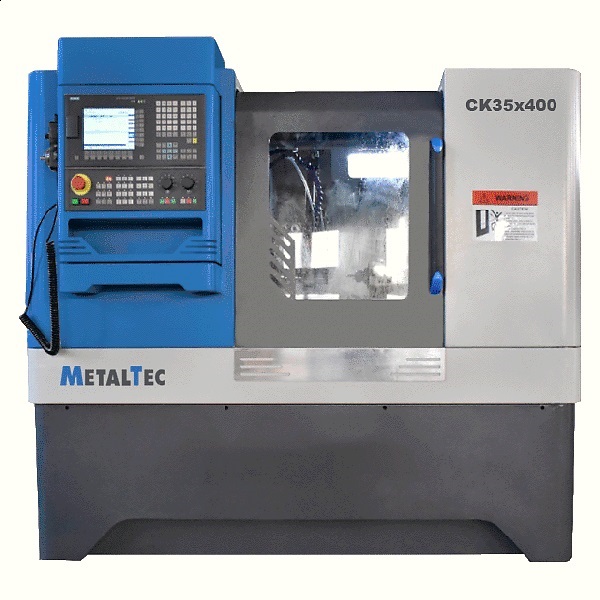

Токарный станок с ЧПУ - MetalTec CK 35x400 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОСОБЕННОСТИ:
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
- Жесткие направляющие качения
- Полное кабинетное ограждение
- Проходное отверстие шпинделя 49 мм
- Станина имеет индукционную закалку с твердостью HRC50
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Ширина станины 350 мм, что обеспечивает высокую устойчивость к вибрациям и высоким нагрузкам
- Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев
ПРЕИМУЩЕСТВА:
- Гарантия 2 года
- Эргономичный дизайн и удобное расположение основных модулей станка
- Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
- Чугунная станина сводит на нет рабочие вибрации
- Мощный двигатель для стабильной и высоко производительной работы
- Подача смазочно-охлаждающей жидкости в зону резки
- Кабинетная защита
- Шкаф с электрокомпонентами, степень защиты IP54

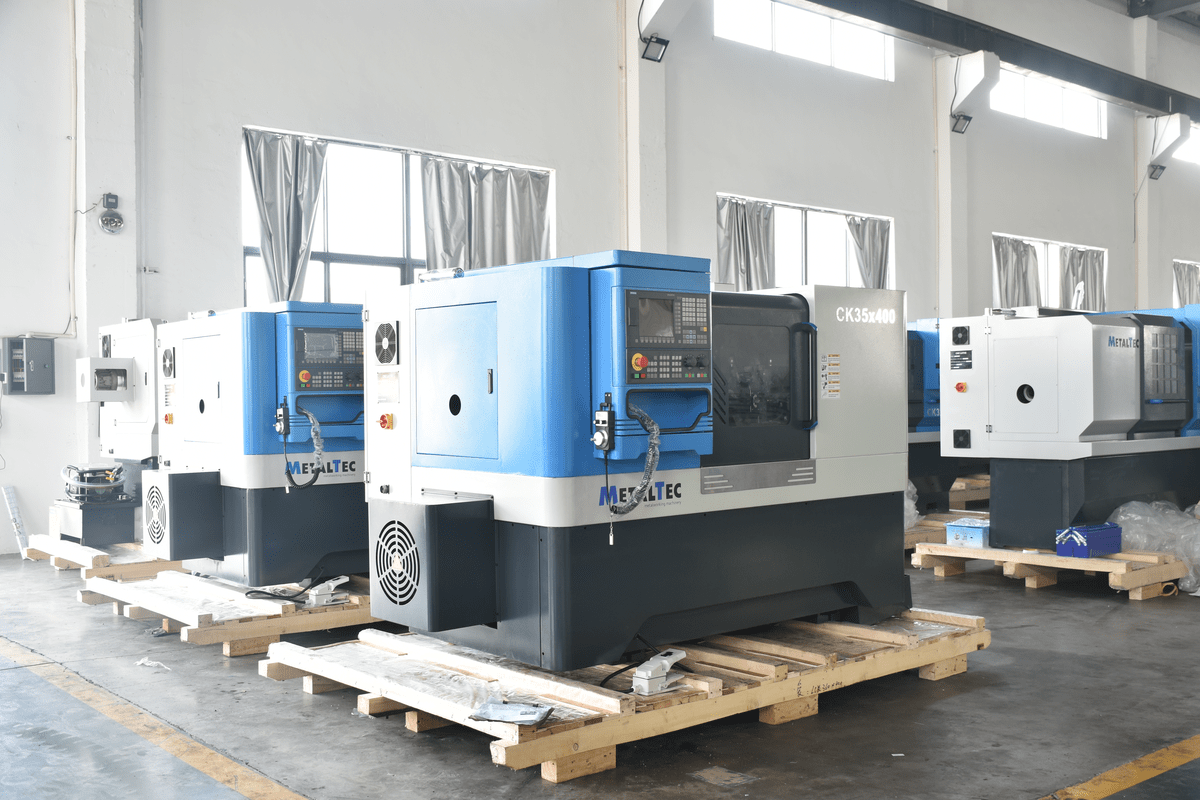

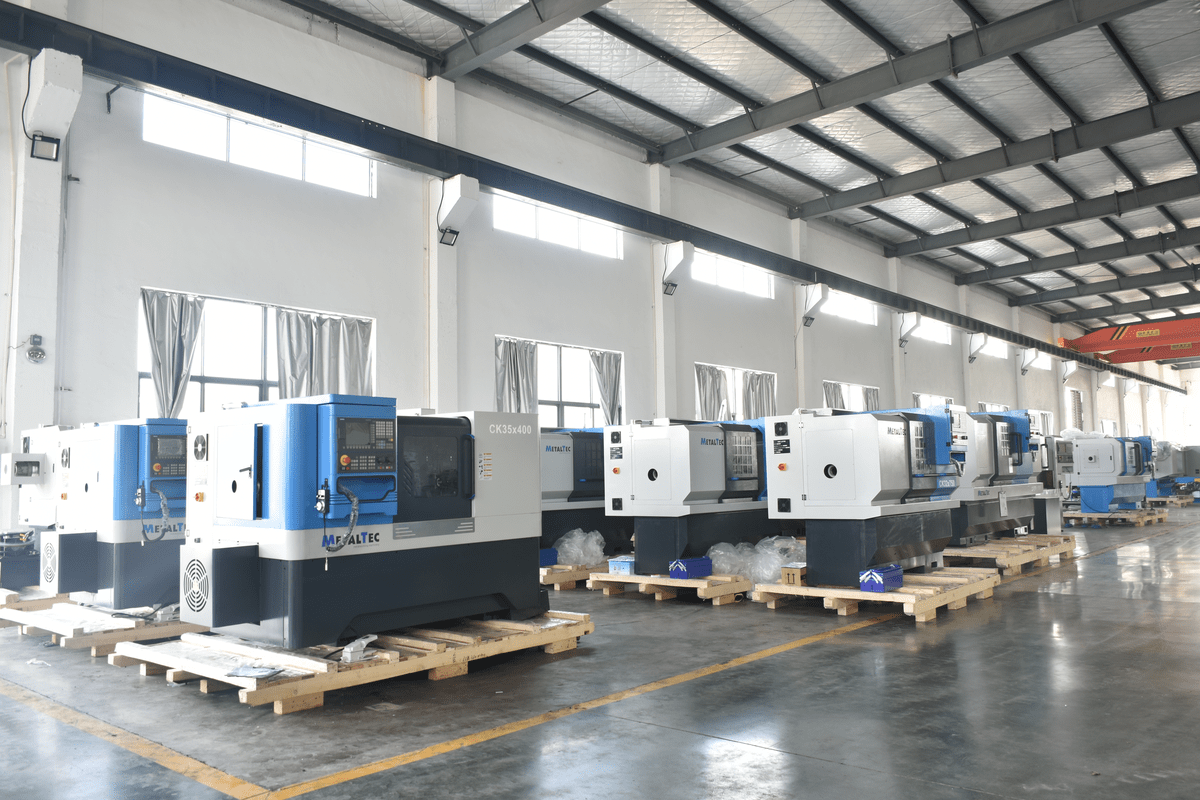

В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельMetalTec CK 35x400
-
Макс. диаметр заготовки над станиной, мм350
-
Макс. диаметр заготовки над суппортом, мм180
-
Расстояние между центрами, мм400
-
Тип станиныМонолитная станина из чугуна
-
Твердость направляющих станиныHRC 50
-
Ширина станины, мм350
-
Направляющие по оси ZКачения (Тайвань)
-
Направляющие по оси ХКачения (Тайвань)
-
Стойка управленияSiemens 808D Advanced
-
СерводвигателиSiemens
-
Диаметр отверстия в шпинделе, мм45
-
Торец шпинделяА2-5
-
Конус шпинделяMT6
-
Патрон, мм200
-
Скорость вращения2500 об/мин
-
Ход по оси Х, мм350
-
Ход по оси Z, мм250
-
Х,Z ускоренная подача , м/мин10/12
-
Тип установки инструмента, мм6-ти позиционная револьверная голова
-
Количество устанавливаемого инструмента6
-
Размер инструмента, мм20 x 20
-
Мощность шпинделя, кВт5,5
-
Мощность системы охлаждения, Вт120
-
Длина, мм2050
-
Ширина, мм1400
-
Высота, мм1620
-
Вес, кг1800
-
Длина , мм2220
-
Ширина, мм1650
-
Высота, мм1880
-
Вес, кг2000
Конструктивные особенности
 |

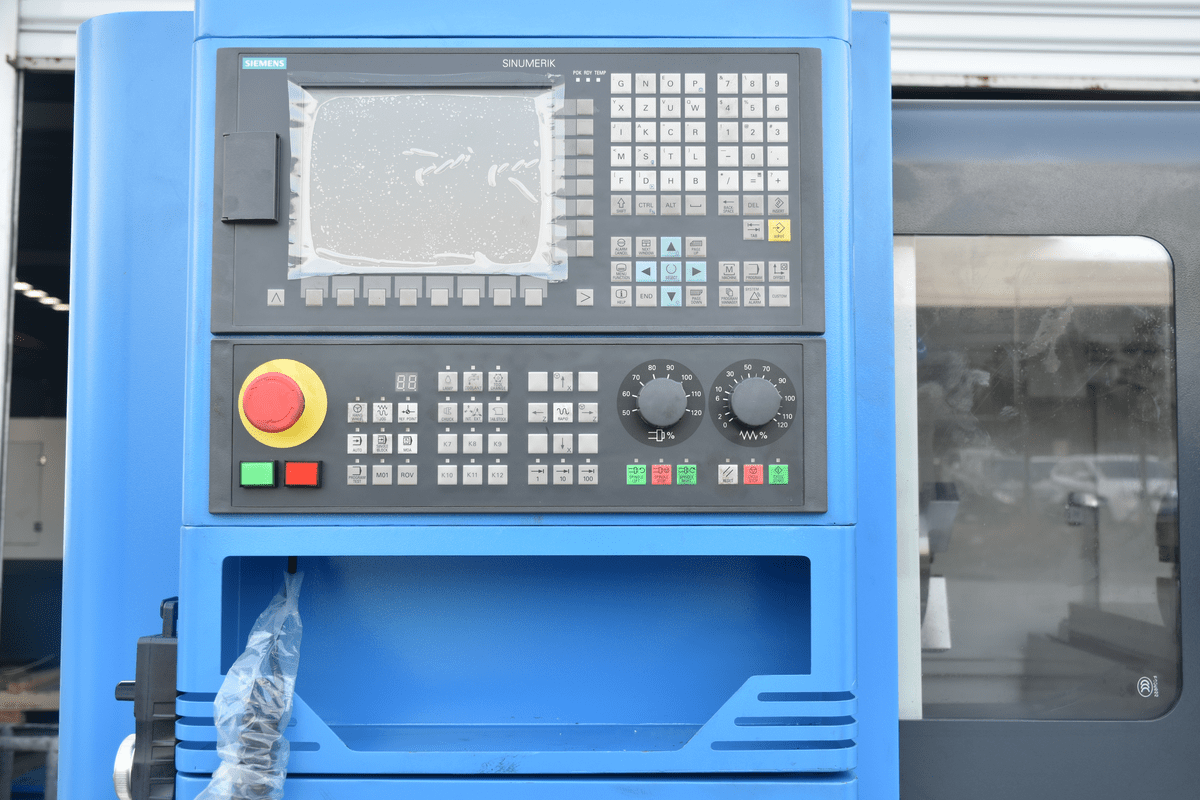

SINUMERIK 808D Advanced Приводная система SINAMICS Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Двигатели подачи SINAMICS с их идеальными динамикой и точностью. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. |
 |

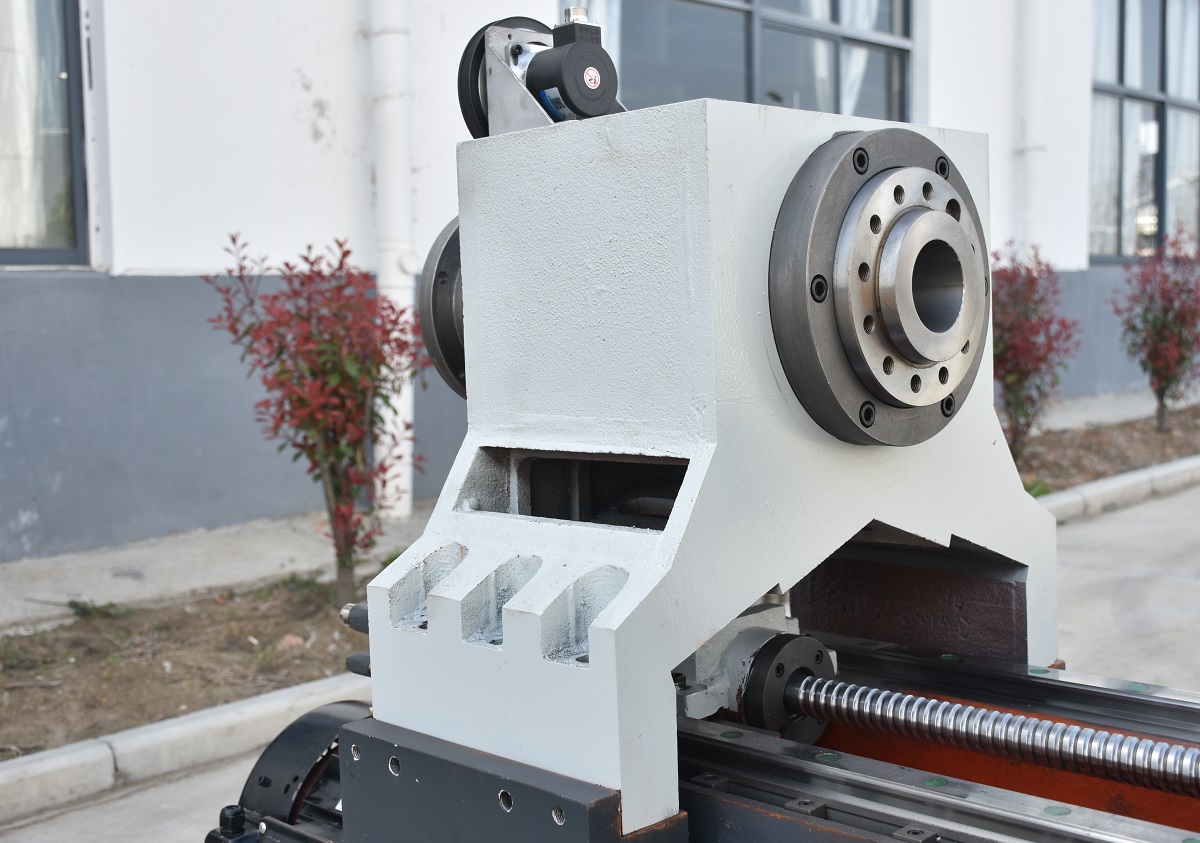

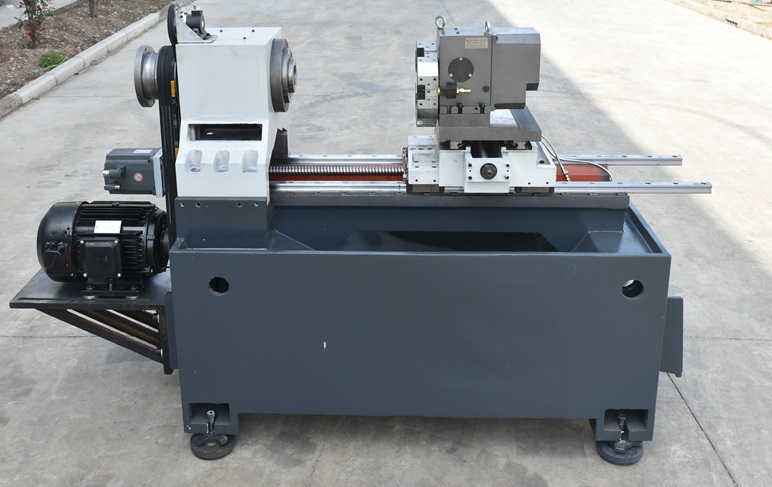

МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |

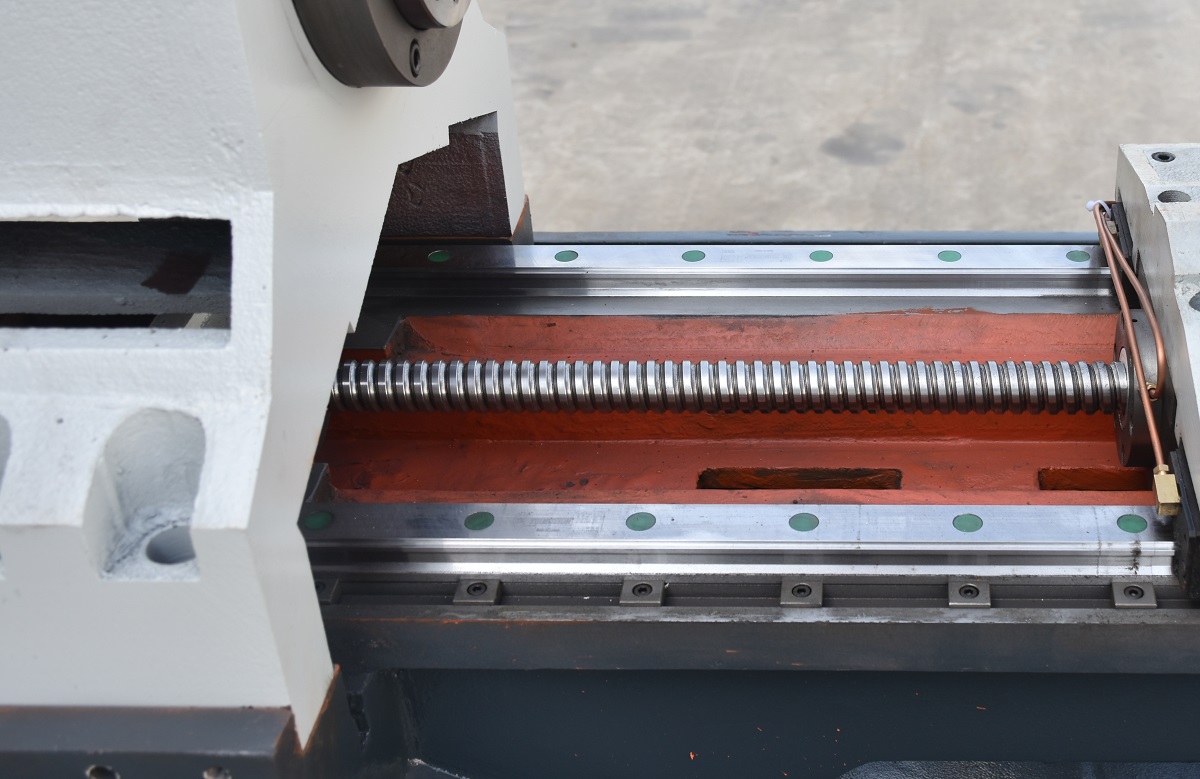

НАПРАВЛЯЮЩИЕ КАЧЕНИЯ (ТАЙВАНЬ) Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью. Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания. Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода. Основная область применения: станки с ЧПУ и обрабатывающие центры |
 |
ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки. Проходное отверстие шпинделя 49 мм. |
 |

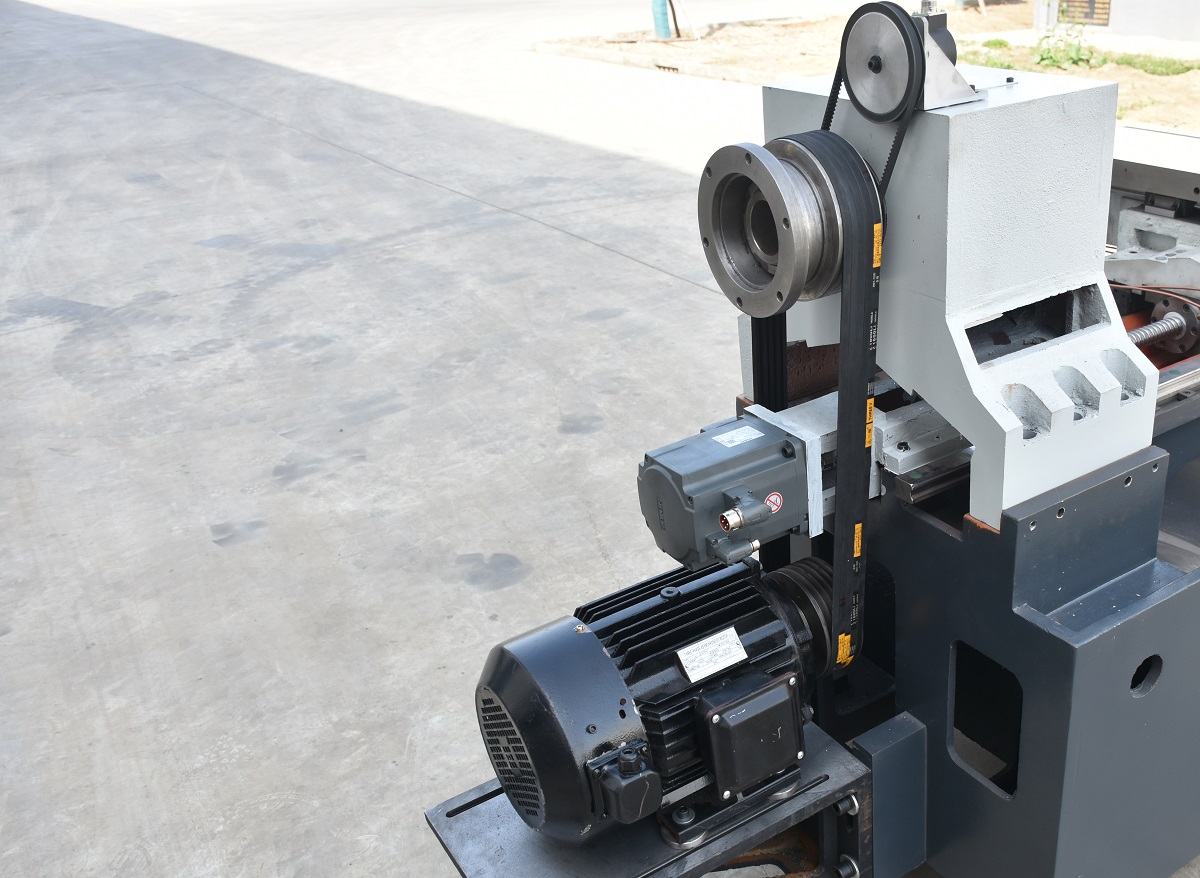

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность главного привода - 5,5 кВт. |
 |

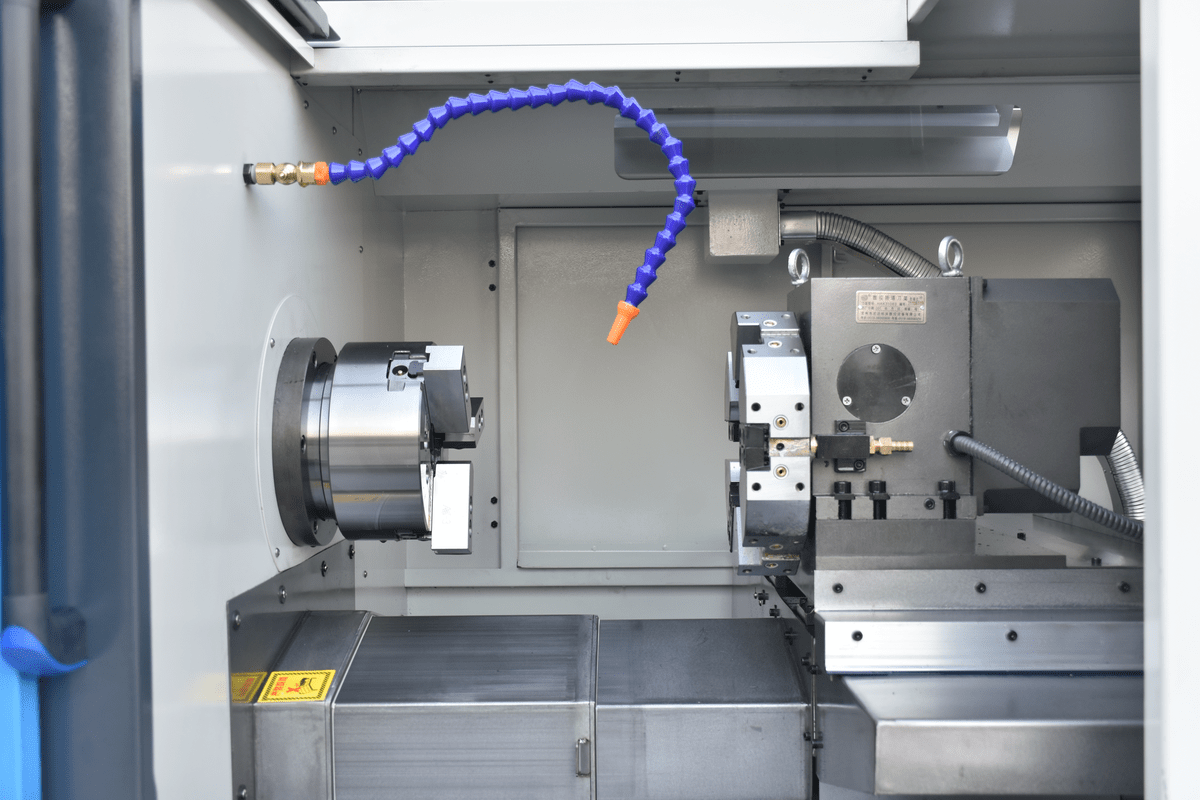

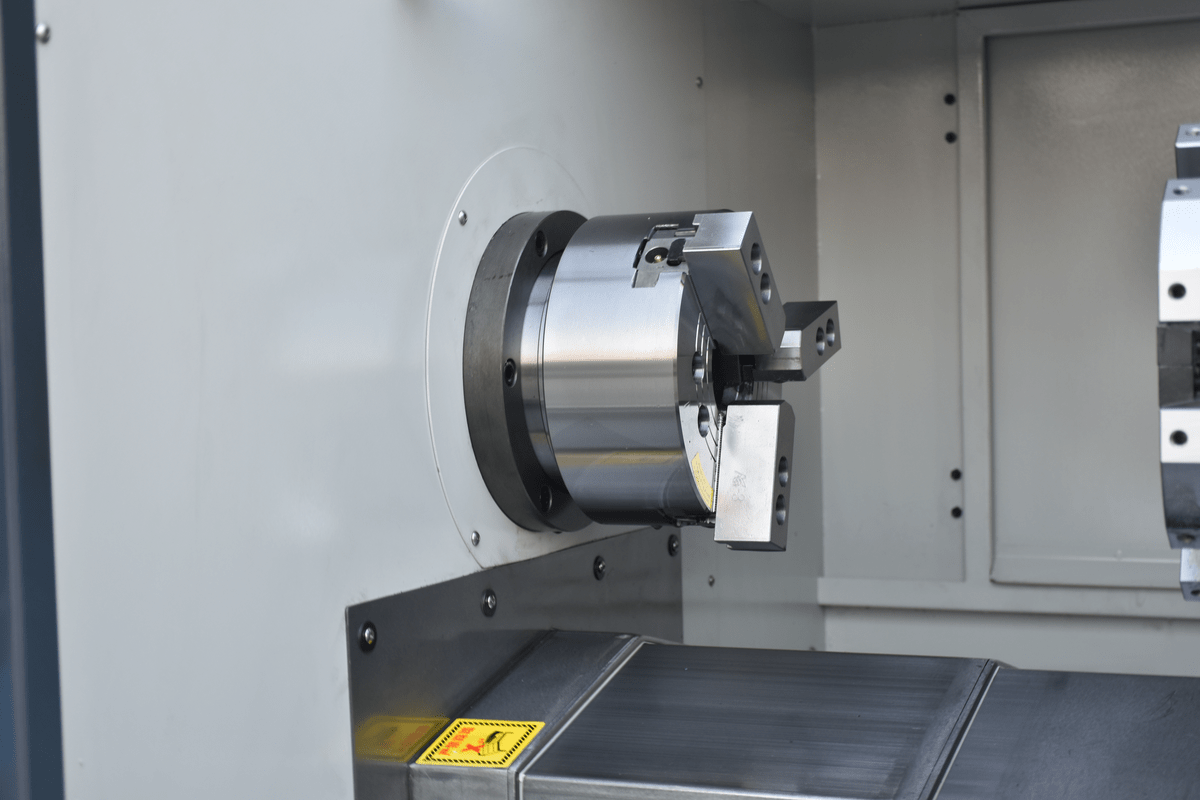

3-Х КУЛАЧКОВЫЙ ГИДРАВЛИЧЕСКИЙ ПАТРОН На станке устанавливается токарный патрон диаметром 200 мм с гидравлическим зажимом заготовки. Так же на станке могут быть установлены токарные патроны с цанговым зажимом.. |
 |

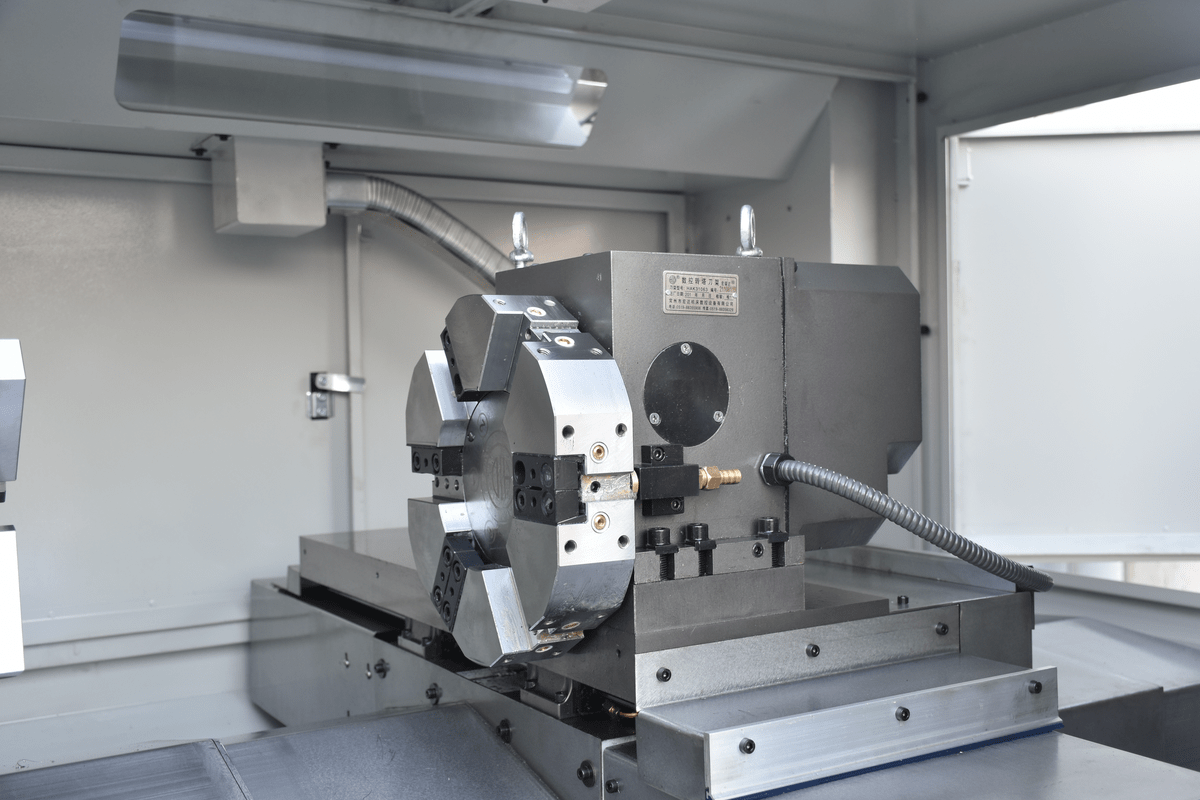

6-ТИ ПОЗИЦИОННАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Размер устанавливаемого инструмента 20 х 20 мм. Система подачи СОЖ через револьверную голову. |
 |
ЦАНГОВЫЙ ПАТРОН Возможность обработки прутка диаметром от 0 - 45 мм. |
 |

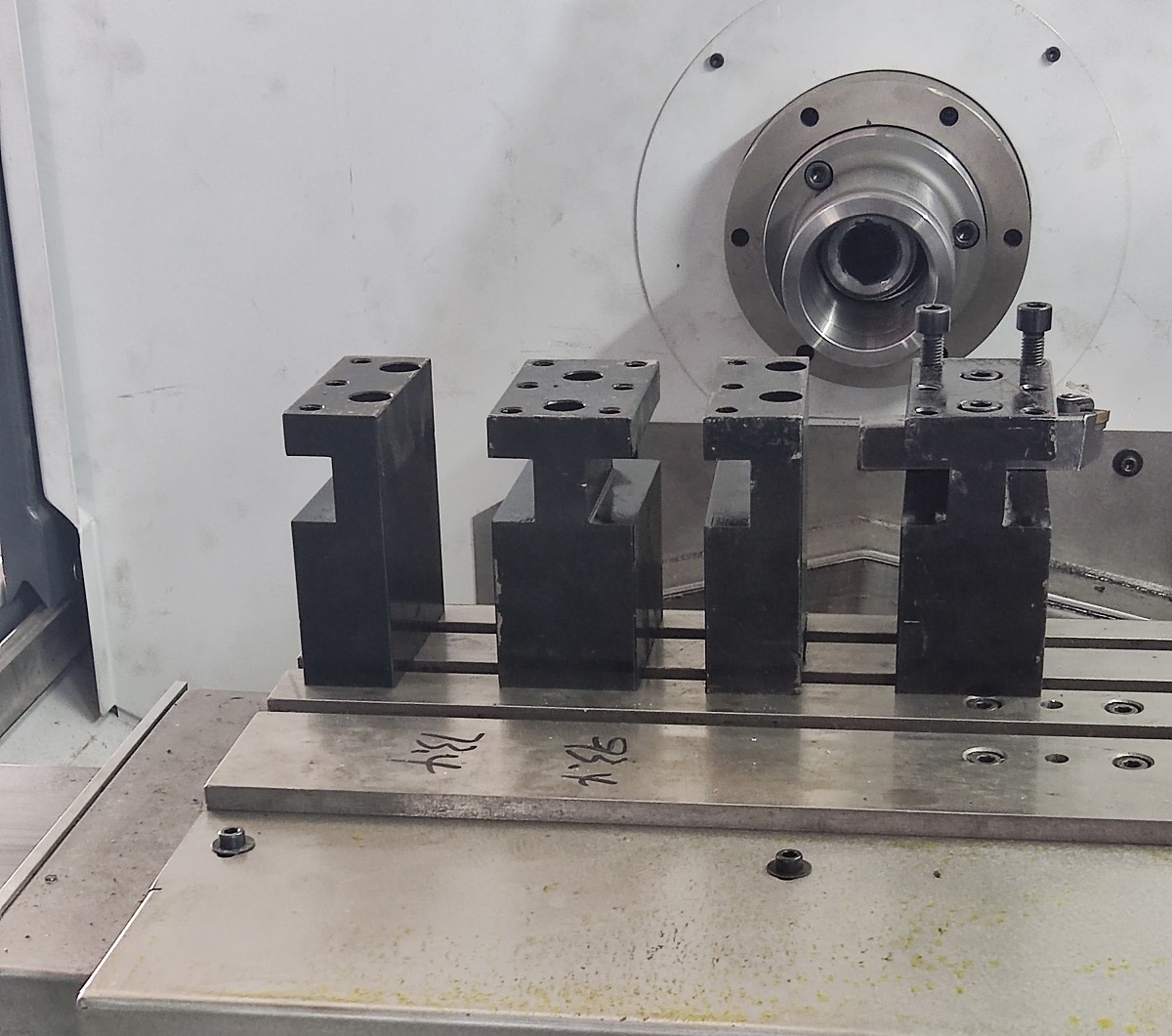

КОЛОННА С ПРИВОДНЫМИ БЛОКАМИ (2+2) с перемещением по оси Y( стандарт для комплектации ПРОМ+) Приводные инструменты для фрезерования, сверления и нарезания резьбы. Полная обработка деталей становится быстрее и проще. Может выполнять операции бокового фрезерования, сверления и нарезания резьбы. |
  |
Чертеж цангового патрона для комплектации ПРОМ+ |
Патрон, мм: 200 Скорость вращения: 2500 об/мин
Размер инструмента, мм: 20 x 20
Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.
Станок оснащен высокоскоростным надежным двигателем.
Вращение на шпиндель передается через ремень.
Мощность главного привода - 5,5 кВт.
Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.
Проходное отверстие шпинделя 49 мм.
:
Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.
Двигатели подачи SINAMICS с их идеальными динамикой и точностью.
Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.
Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.
Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания.
Прослужат долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.
Основная область применения: станки с ЧПУ и обрабатывающие центры
На станке устанавливается токарный патрон диаметром 200 мм с гидравлическим зажимом заготовки.
Так же на станке могут быть установлены токарные патроны с цанговым зажимом..
Размер устанавливаемого инструмента 20 х 20 мм.
Система подачи СОЖ через револьверную голову.
Возможность обработки прутка диаметром от 0 - 45 мм.
Приводные инструменты для фрезерования, сверления и нарезания резьбы. Полная обработка деталей становится быстрее и проще.
Может выполнять операции бокового фрезерования, сверления и нарезания резьбы.
:
