НАЗНАЧЕНИЕ:
Токарные станки ЧПУ с наклонной станиной и противошпинделем - MetalTec NeoTurn предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.;
ОБЛАСТЬ ПРИМЕНЕНИЯ:
За счет монолитной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.
Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
ОСНОВНЫЕ ОПЕРАЦИИ ВЫПОЛНЯЕМЫ НА СТАНКЕ:
- Токарный станок с противошпинделем с ЧПУ может быть использован для сверления, токарной и фрезерной обработки. С их помощью можно выполнять такие токарные операции:
- точение конусов, валов, сфер и иных цилиндрических деталей;
- точение канавок разной глубины;
- растачивание внутренних поверхностей цилиндров;
- развертывание и хонингование;
- нарезка различной резьбы.
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-

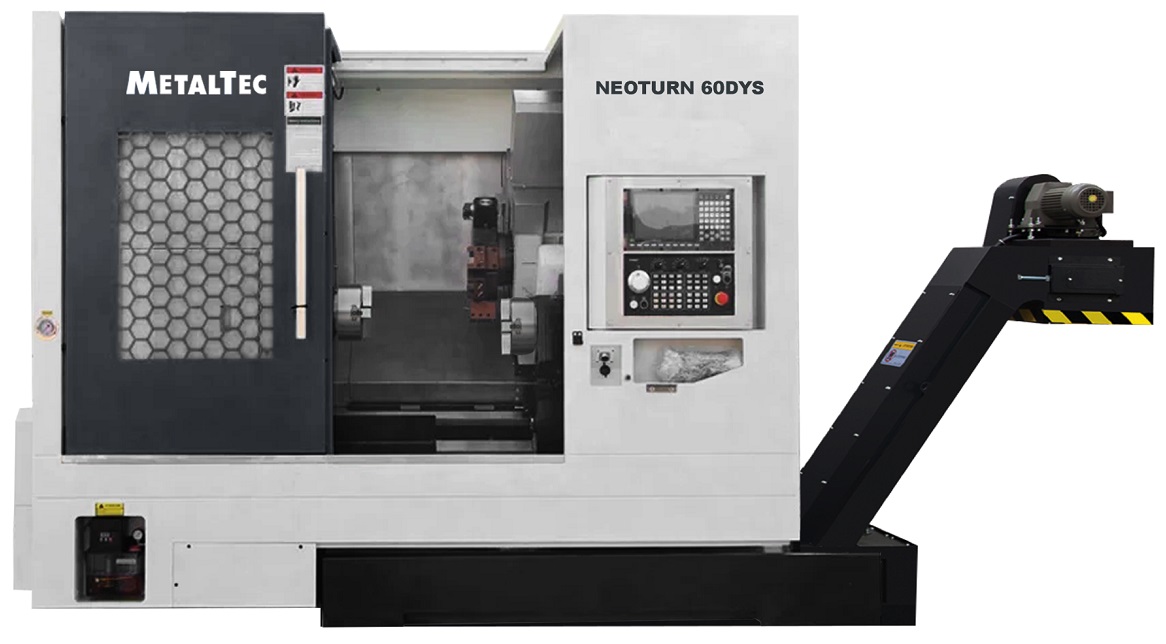

МодельMetalTec NeoTurn 60DYS
-
Макс. диаметр вращения, мм600
-
Макс. диаметр обработки над суппортом, мм350
-
Расстояние между центрами, мм450
-
Макс. диаметр обработки, мм (диск)400
-
Макс. обороты, об/мин50 - 3500
-
Отверстие шпинделя, мм52
-
Макс. диаметр сквозного отверстия, мм52
-
Торец шпинделяA2-6
-
Гидравлический патрон, мм200
-
Ход по оси Х, мм270
-
Ход по оси Z, мм600
-
Ход по оси Y, мм+/- 50
-
Ускоренное перемещение по осям X / Z, м/мин24 / 24
-
Мощность двигателя, кВт15
-
Максимальные обороты, об/мин3500
-
Округлость обрабатываемой детали, мм0,005 / Ø 75
-
Цилиндричность обрабатываемой детали, мм0,01 / 150
-
Плоскостность обрабатываемой детали, мм0,01 / Ø 200
-
Шероховатость обрабатываемой поверхностиRa 1,4 µm
-
Ось X, мм0,004
-
Ось Z, мм0,004
-
Ось С, мм0,0027
-
Длина, мм3200
-
Ширина, мм1850
-
Высота, мм2400
-
Вес, кг4500
Конструктивные особенности
 |

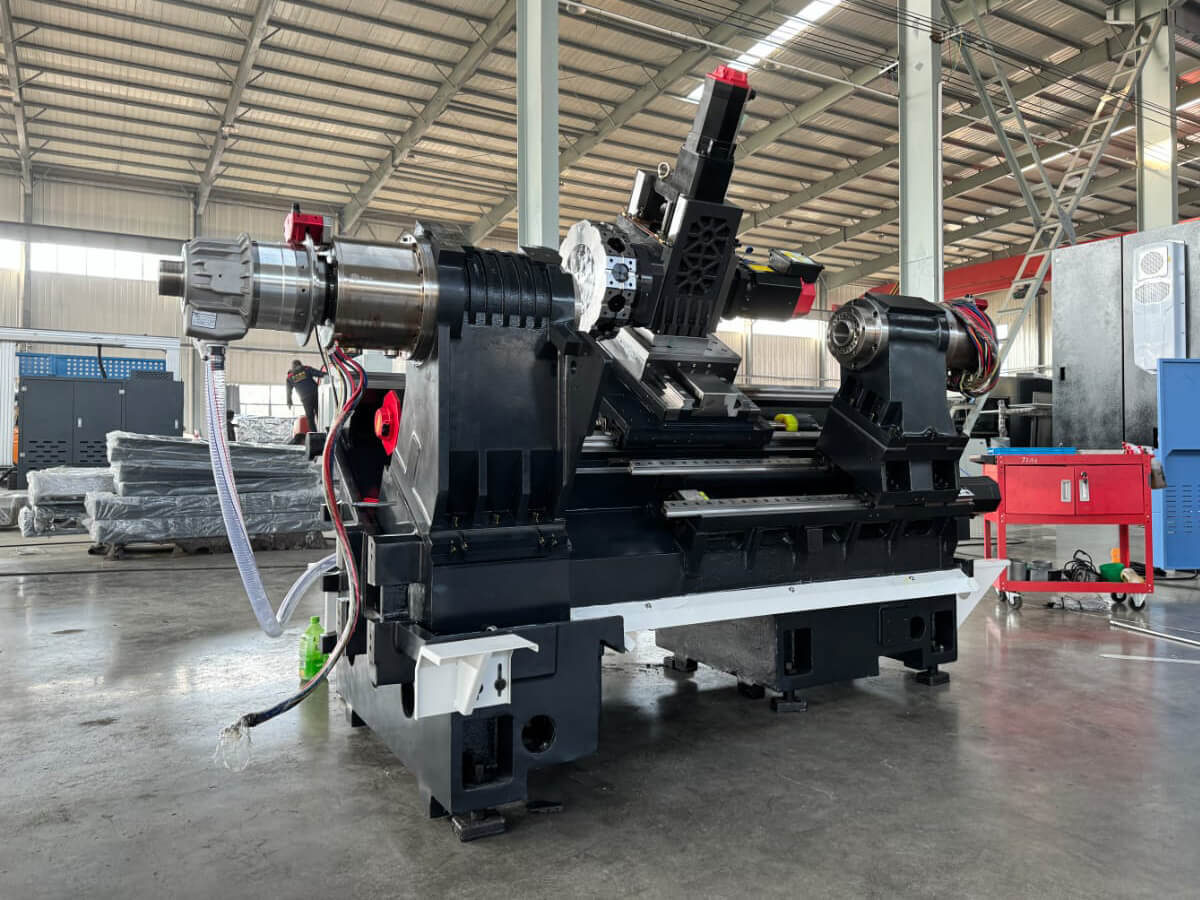

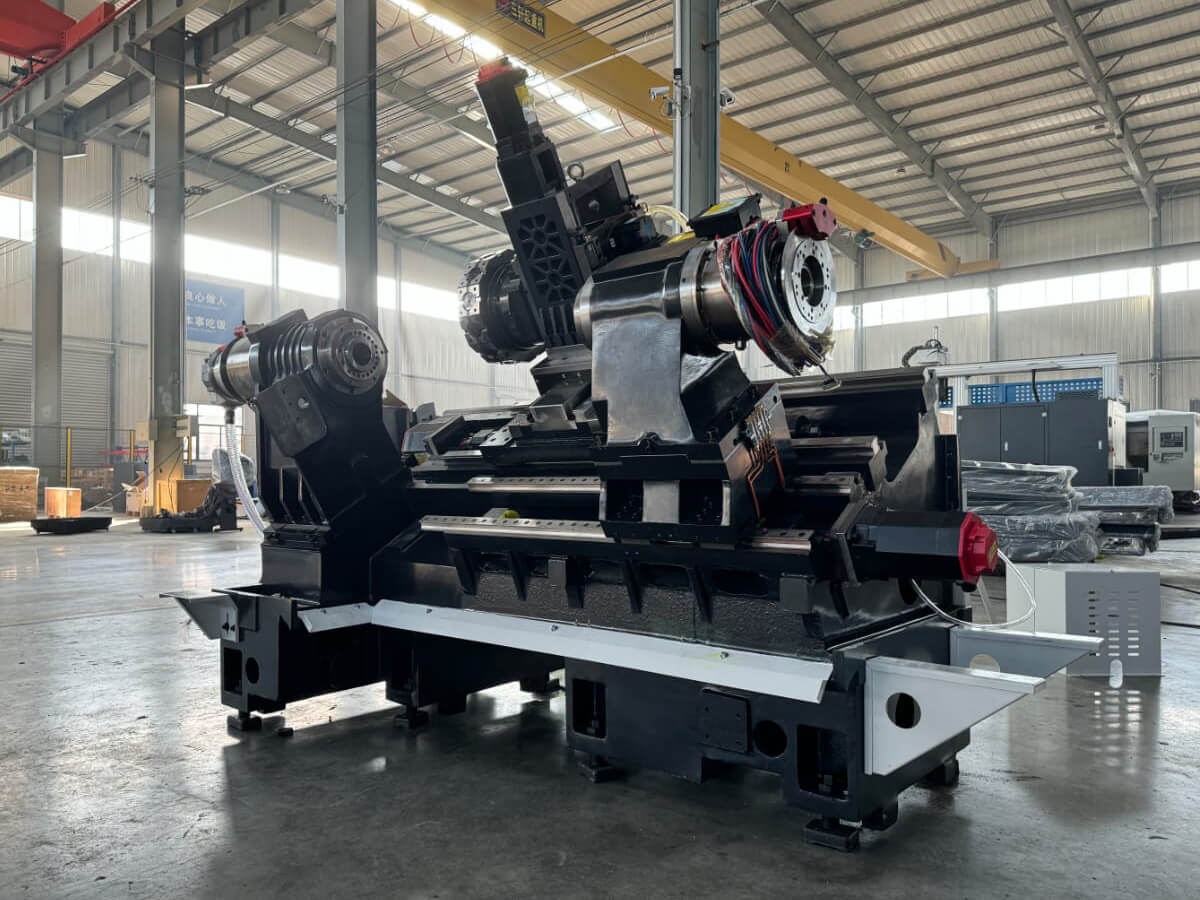

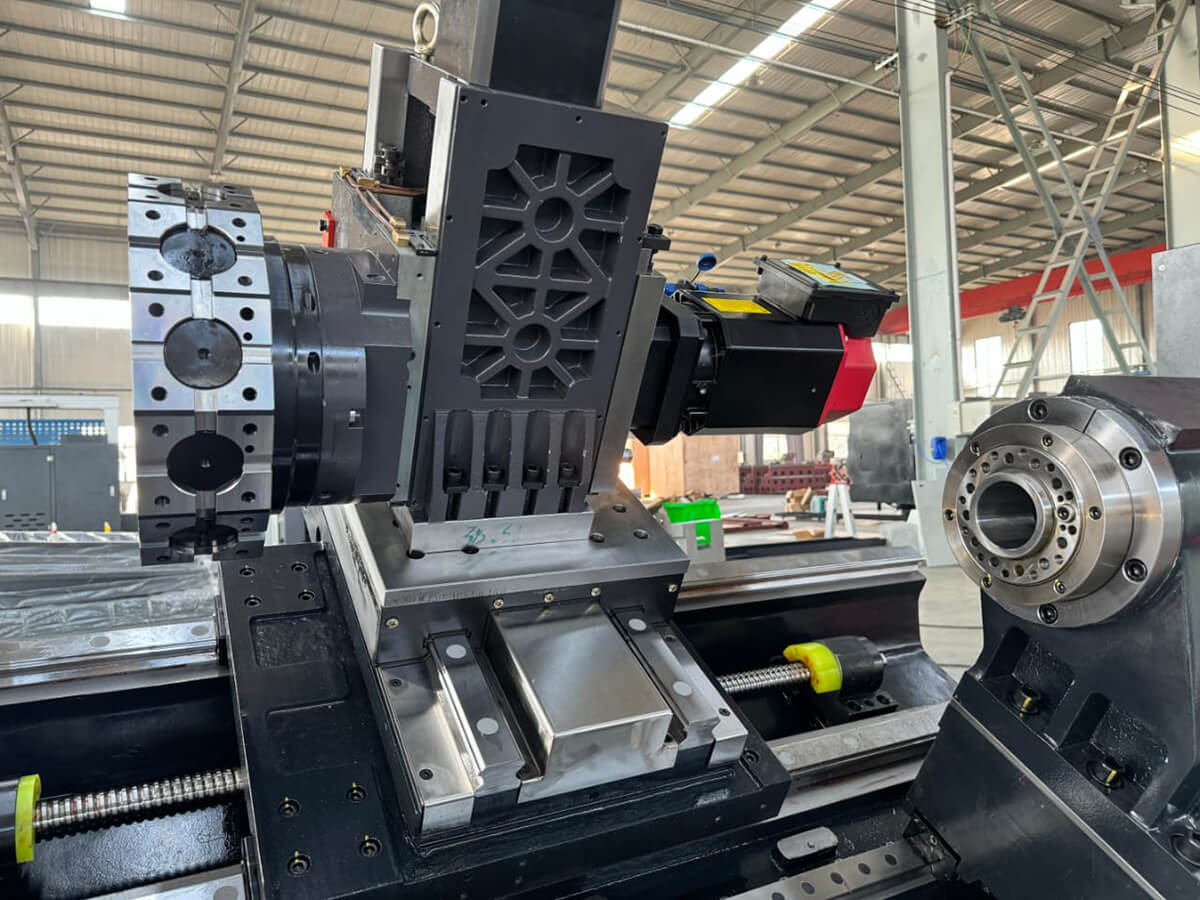

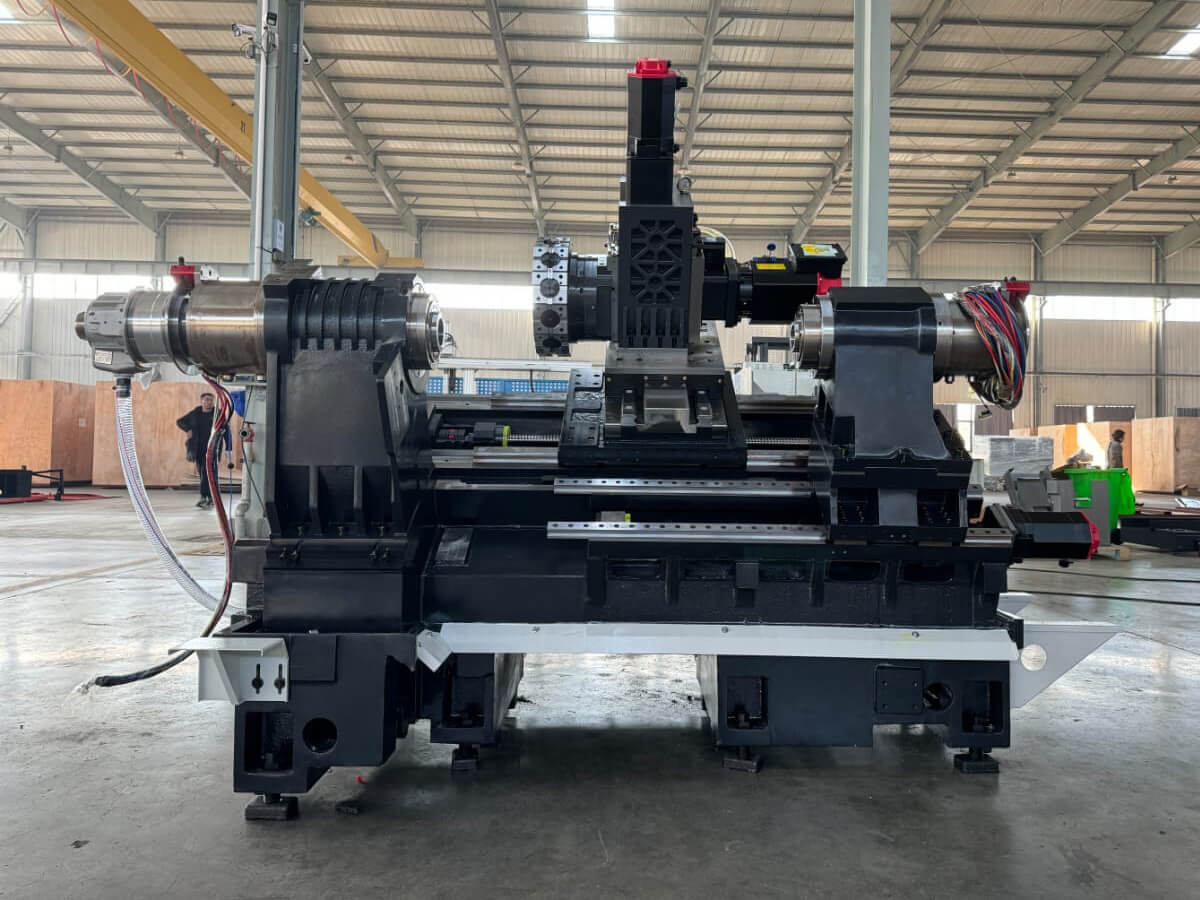

ДВА ШПИНДЕЛЯ И РЕВОЛЬВЕРНАЯ ГОЛОВА Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент. Благодаря такому расположению рабочих узлов и инструментов, станки с противошпинделем, могут обрабатывать деталь с двух сторон, поэтому можно получить готовую деталь за одну установку, иными словами перехват детали может осуществляться в автоматическом режиме. |
 |

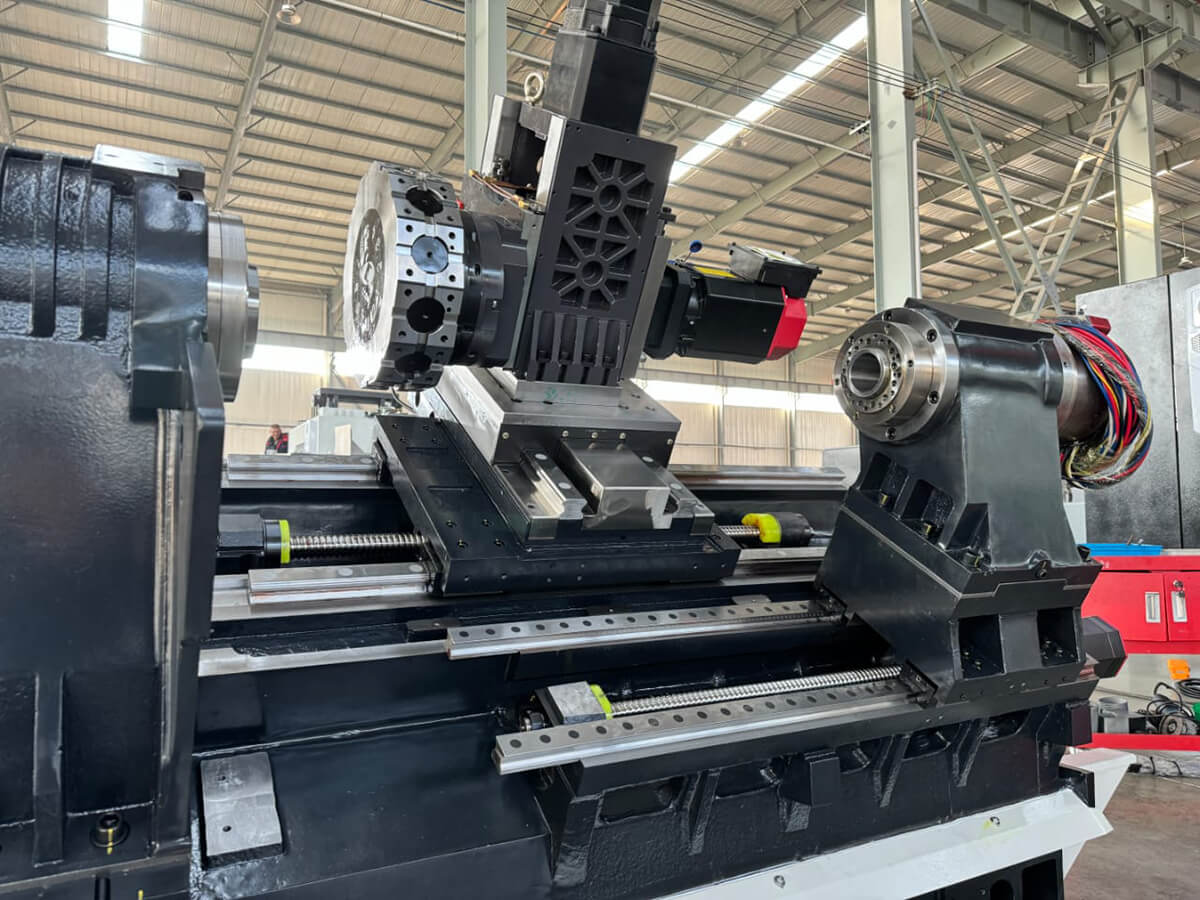

ПРОТИВОШПИНДЕЛЬ Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент. Противошпиндель позволяет обработать деталь за один установ, сократив вспомогательное время, при этом повышается точность взаимного расположения поверхностей, обработанных с разных установов. Наличие противошпинделя позволяет отказаться от ориентирующих приспособлений, например, при обработке групп фланцевых отверстий. |
Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент.
Благодаря такому расположению рабочих узлов и инструментов, станки с противошпинделем, могут обрабатывать деталь с двух сторон, поэтому можно получить готовую деталь за одну установку, иными словами перехват детали может осуществляться в автоматическом режиме.
Конструкция токарного станка отличается наличием двух шпинделей и револьверной голове держащей инструмент.
Противошпиндель позволяет обработать деталь за один установ, сократив вспомогательное время, при этом повышается точность взаимного расположения поверхностей, обработанных с разных установов. Наличие противошпинделя позволяет отказаться от ориентирующих приспособлений, например, при обработке групп фланцевых отверстий.
