НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельTOPMILL 1000
-
Размеры рабочего стола, мм1000 х 550
-
Наибольшая нагрузка на стол, кг800
-
T-пазы стола, мм5-18 х 100
-
Перемещение по оси X, мм800
-
Перемещение по оси Y, мм550
-
Перемещение по оси Z, мм550
-
Расстояние от торца шпинделя до поверхности рабочего стола, мм120-670
-
Направляющие перемещения, X / Y / Zлинейные направляющие
-
Тип приводаремень
-
Обороты шпинделя, об/мин-110 000
-
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт7,5 / 11
-
Тип хвостовика инструментаВТ40
-
Емкость магазина инструмента24
-
Максимальный вес устанавливаемого инструмента, кг8
-
Максимальный диаметр устанавливаемого инструмента, мм150
-
Максимальная длина устанавливаемого инструмента, мм300
-
Быстрые перемещения по осям Х / Y / Z, мм/мин20 000 / 20 000 / 16 000
-
Скорость обработки, мм/мин1 - 10 000
-
Точность позиционирования, мм± 0,005 / 300
-
Повторяемость, мм± 0,003 / 300
-
Напряжение, В / Частота, Гц380 ± 10% / 50 ± 10%
-
Общая установленная мощность, кВт20
-
Давление воздуха, МПа0,6
-
Длина, мм2650
-
Ширина, мм2250
-
Высота, мм2820
-
Вес, кг5300
Конструктивные особенности
 |
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |

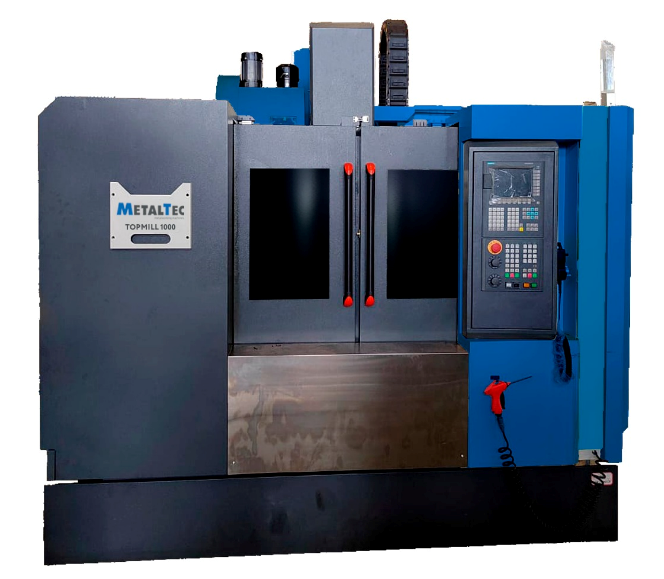

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ KND Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1000, укомплектован высокоточным электрошпинеделем одного из ведущих мировых производителей – KND. Сборка шпинделей осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели KND превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
 |
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
  |
СИСТЕМА УПРАЛЕНИЯ KND K2000MF4i Обработка с поддержкой до 4-ти осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y) |
 |
КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ
|
 |
ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ KND Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей. |
 |
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
|
  |
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
 |
СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ Предназначена для охлаждения инструмента во время обработки. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
 |
ПОЛКИ И ОТДЕЛЕНИЯ ДЛЯ ПАТРОНОВ (8 ПОЗИЦИЙ)
|
 |
ФИКСАТОР ОПРАВКИ ДЛЯ ЗАМЕНЫ ИНСТРУМЕНТА
|
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
:
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
:
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
:
- Высокая технологичность;
- Продолжительный период эксплуатации;
- Высокие скорости перемещения;
- Высокая несущая способность;
- Простота смазки и взаимозаменяемость.
:
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
:
Предназначена для охлаждения инструмента во время обработки.
:
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1000, укомплектован высокоточным электрошпинеделем одного из ведущих мировых производителей – KND. Сборка шпинделей осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели KND превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
:
Обработка с поддержкой до 4-ти осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y)
:
:
:
