НАЗНАЧЕНИЕ:

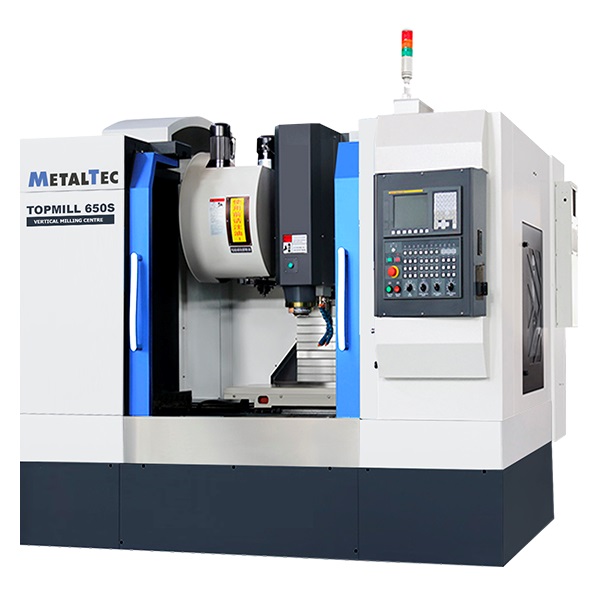

Вертикальные многоцелевые обрабатывающие центры TOPMILL 650F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
СТАНДАРТНЫЕ ВИДЫ ОБРАБОТКИ:
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация |
| 1 | Шпиндель | BT40 |
| 2 | Магазин автосмены инструмента | BT40 - 16T |
| 3 | ШВП по оси Х | 4012 / P4 |
| 4 | ШВП по оси Y | 4012 / P4 |
| 5 | ШВП по оси Z | 4012 / P4 |
| 6 | Подшипник винтовой | |
| 7 | Муфта | |
| 8 | Насос-кулант | |
| 9 | Автоматическая система смазки | |
| 10 | Пневмосистема | |
| 11 | Линейные направляющие квадратного сечения по оси Х |
HIWIN (Тайвань) |
| 12 | Линейные направляющие квадратного сечения по оси Y |
HIWIN (Тайвань) |
| 13 | Линейные направляющие квадратного сечения по оси Z |
HIWIN (Тайвань) |
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельTOPMILL 650F
-
Размеры рабочего стола, мм900 x 450
-
Наибольшая нагрузка на стол, кг500
-
T-пазы стола, мм18 x 80 x 5
-
Перемещение по оси X, мм650
-
Перемещение по оси Y, мм450
-
Перемещение по оси Z, мм510
-
Расстояние от торца шпинделя до поверхности рабочего стола, мм150 - 660
-
Расстояние от шпинделя до колонны, мм470
-
Направляющие перемещения, X / Y / ZЛинейные направляющие (С3)
-
Шарико-винтовые пары, X / Y / Z4012 / 4012 / 4012 / Класс точности P4
-
СерводвигателиFANUC 0i MF PLUS
-
Обороты шпинделя, об/мин8000
-
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт5,5 / 7,5
-
Тип хвостовика инструментаВТ40
-
Емкость магазина инструмента16
-
Максимальный вес устанавливаемого инструмента, кг15
-
Максимальный диаметр устанавливаемого инструмента, мм100
-
Максимальная длина устанавливаемого инструмента, мм300
-
Быстрые перемещения по осям Х / Y / Z, мм/мин24 000 / 24 000 / 20 000
-
Скорость обработки, мм/мин1 - 8 000
-
Точность позиционирования, мм± 0,005
-
Повторяемость, мм± 0,003
-
Напряжение, В / Частота, Гц380 ± 10% / 50 ± 10%
-
Общая установленная мощность, кВт9-11
-
Давление воздуха, МПа0,6
-
Длина, мм2350
-
Ширина, мм2270
-
Высота, мм2500
-
Вес, кг4000
Конструктивные особенности
 |
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя Сборка шпинделей осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
 |
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 16 ЕДИНИЦ Aimach/Okada (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
 |
СИСТЕМА УПРАВЛЕНИЯ FANUC 0i MF PLUS
|
 |
ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования. |
 |
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
|
 |
СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ Предназначена для охлаждения инструмента во время обработки. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования.
FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя Сборка шпинделей осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
- Высокая технологичность;
- ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
- Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
Предназначена для охлаждения инструмента во время обработки.
- Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения.
- Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
