НАЗНАЧЕНИЕ:
Вертикальные многоцелевые обрабатывающие центры TOPMILL 850S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация | Информация |
| 1 | Шпиндель | BT40 | POSA VOLIS (Тайвань) |
| 2 | Магазин автосмены инструмента | BT40 - 24T | OKADA (Тайвань) |
| 3 | ШВП по оси Х / Y / Z | 4012 / P4 | HIWIN (Тайвань) |
| 4 | Подшипник винтовой | NSK / FAG (Япония) | |
| 5 | Насос-кулант | Китай | |
| 6 | Автоматическая система смазки | Китай | |
| 7 | Пневмосистема | AirTac (Тайвань) | |
| 8 | Линейные направляющие квадратного сечения по осям Х / Y /Z |
45 мм | HIWIN (Тайвань) |
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-

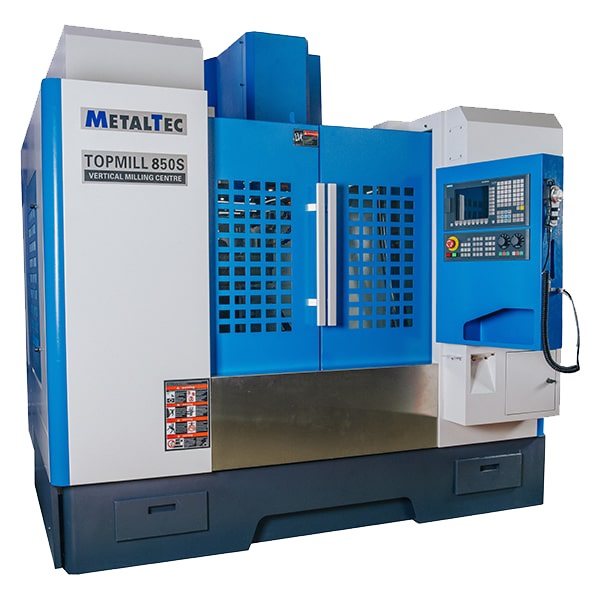

МодельTOPMILL 850S
-

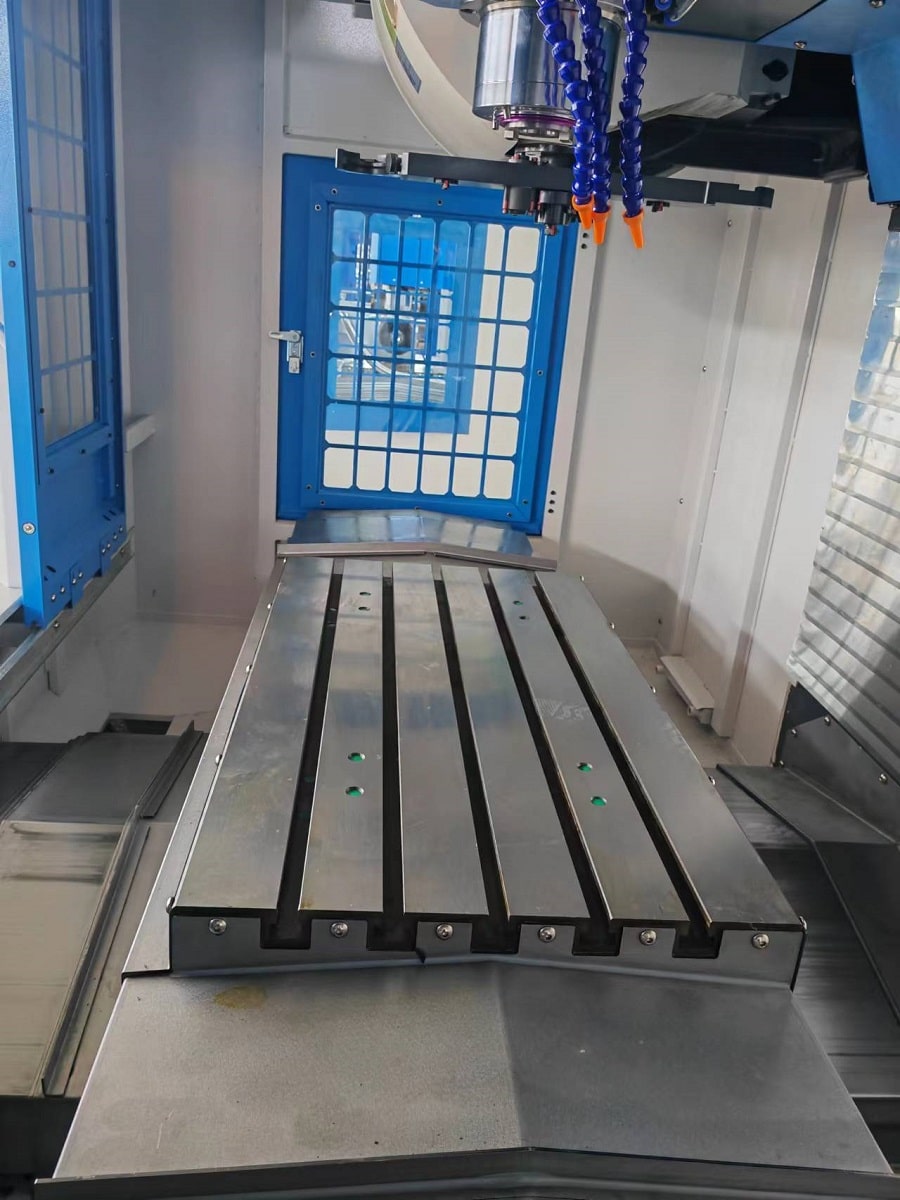

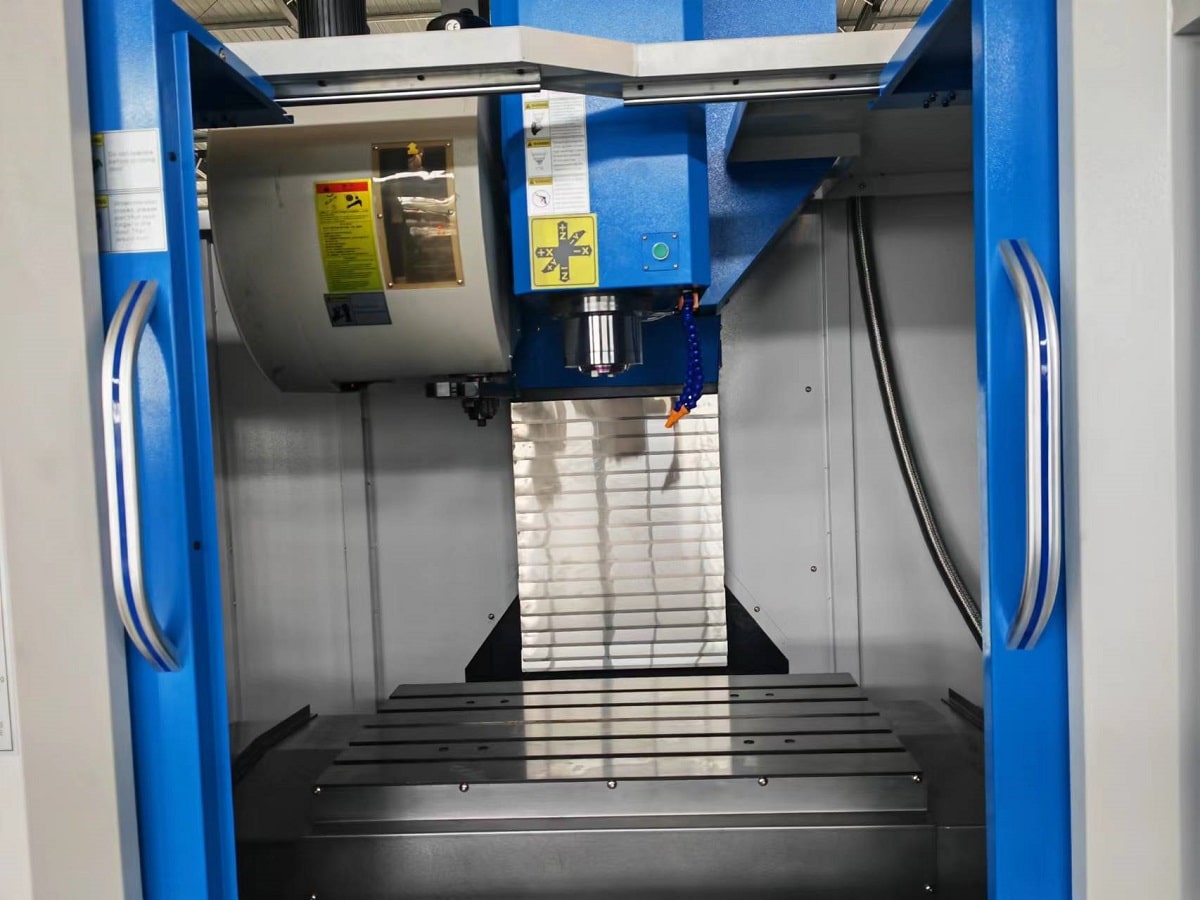

Размеры рабочего стола, мм1000 х 500
-
Наибольшая нагрузка на стол, кг580
-

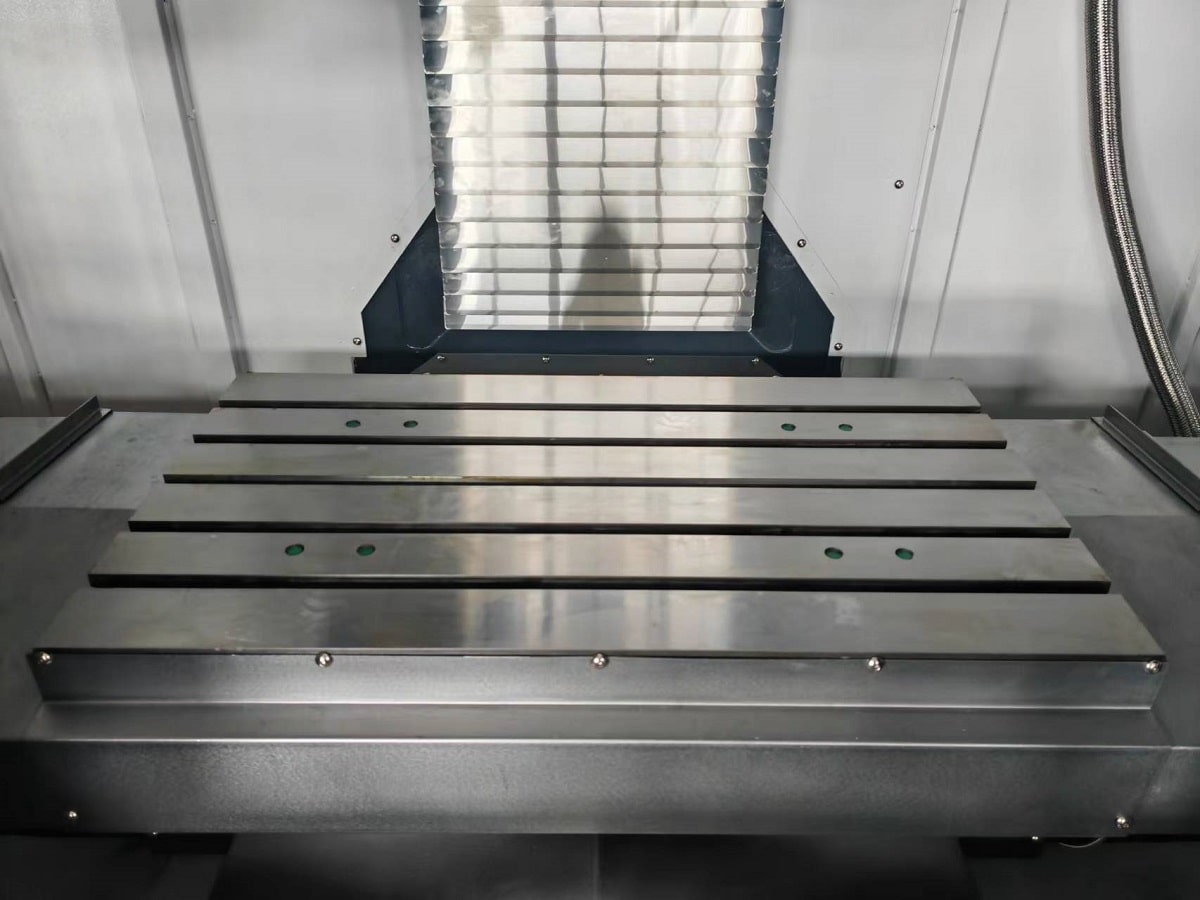

T-пазы стола, мм18 х 150 х 5
-
Перемещение по оси X, мм800
-
Перемещение по оси Y, мм500
-
Перемещение по оси Z, мм500
-
Расстояние от торца шпинделя до поверхности рабочего стола, мм120 - 710
-
Расстояние от шпинделя до колонны, мм610
-
Направляющие перемещения, X / Y / ZЛинейные направляющие (С3)
-
Шарико-винтовые пары, X / Y / ZКласс точности P4
-
Обороты шпинделя, об/мин-110 000
-
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт7,5 / 11
-
Тип хвостовика инструментаВТ40
-
Емкость магазина инструмента24
-
Максимальный вес устанавливаемого инструмента, кг8
-
Максимальный диаметр устанавливаемого инструмента, мм100
-
Максимальная длина устанавливаемого инструмента, мм300
-
Быстрые перемещения по осям Х / Y / Z, мм/мин30 000 / 30 000 / 20 000
-
Скорость обработки, мм/мин1 - 12 000
-
Точность позиционирования, мм± 0,005 / 300
-
Повторяемость, мм± 0,003 / 300
-
Напряжение, В / Частота, Гц380 ± 10% / 50 ± 10%
-
Общая установленная мощность, кВт18
-
Давление воздуха, МПа0,6
-
Длина, мм2800
-
Ширина, мм2300
-
Высота, мм2560
-
Вес, кг4800
Конструктивные особенности
 |
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |

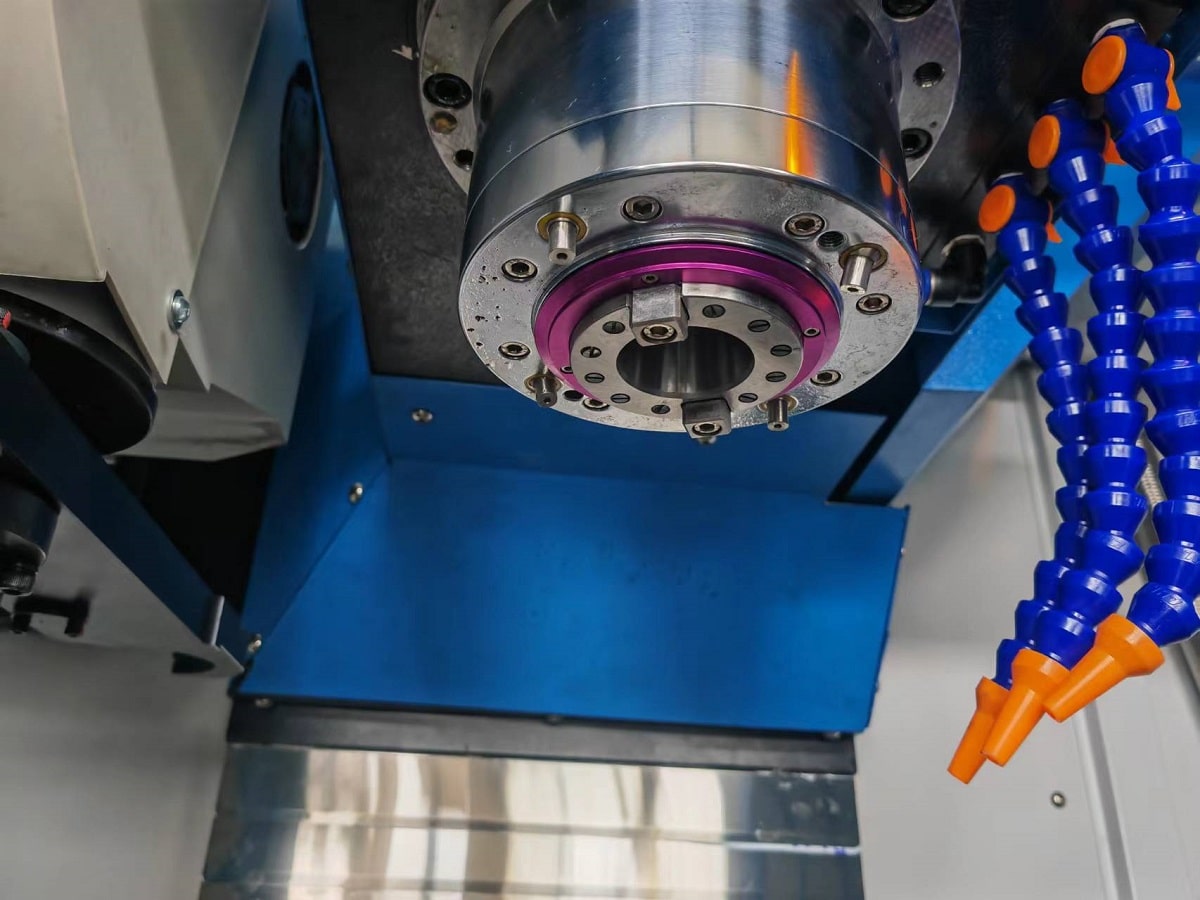

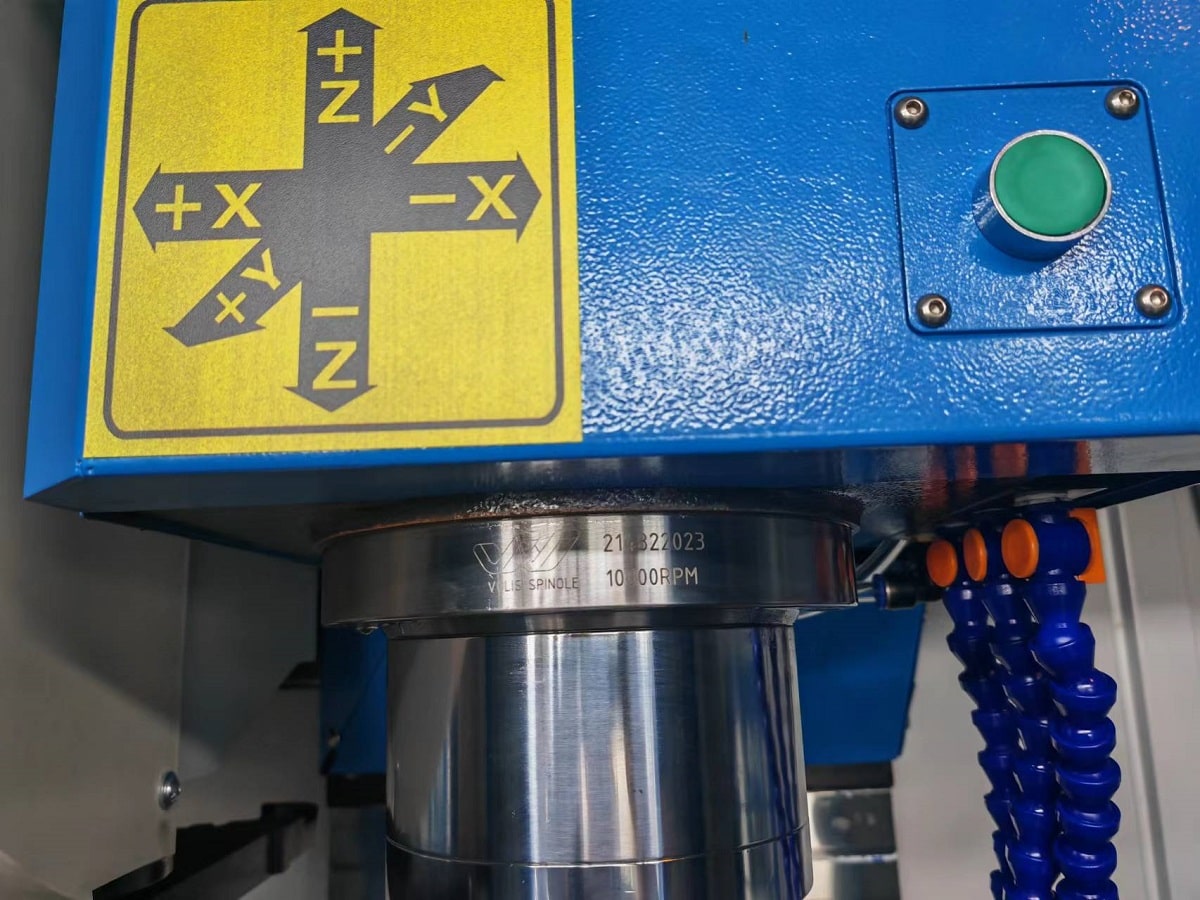

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя. Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
 |

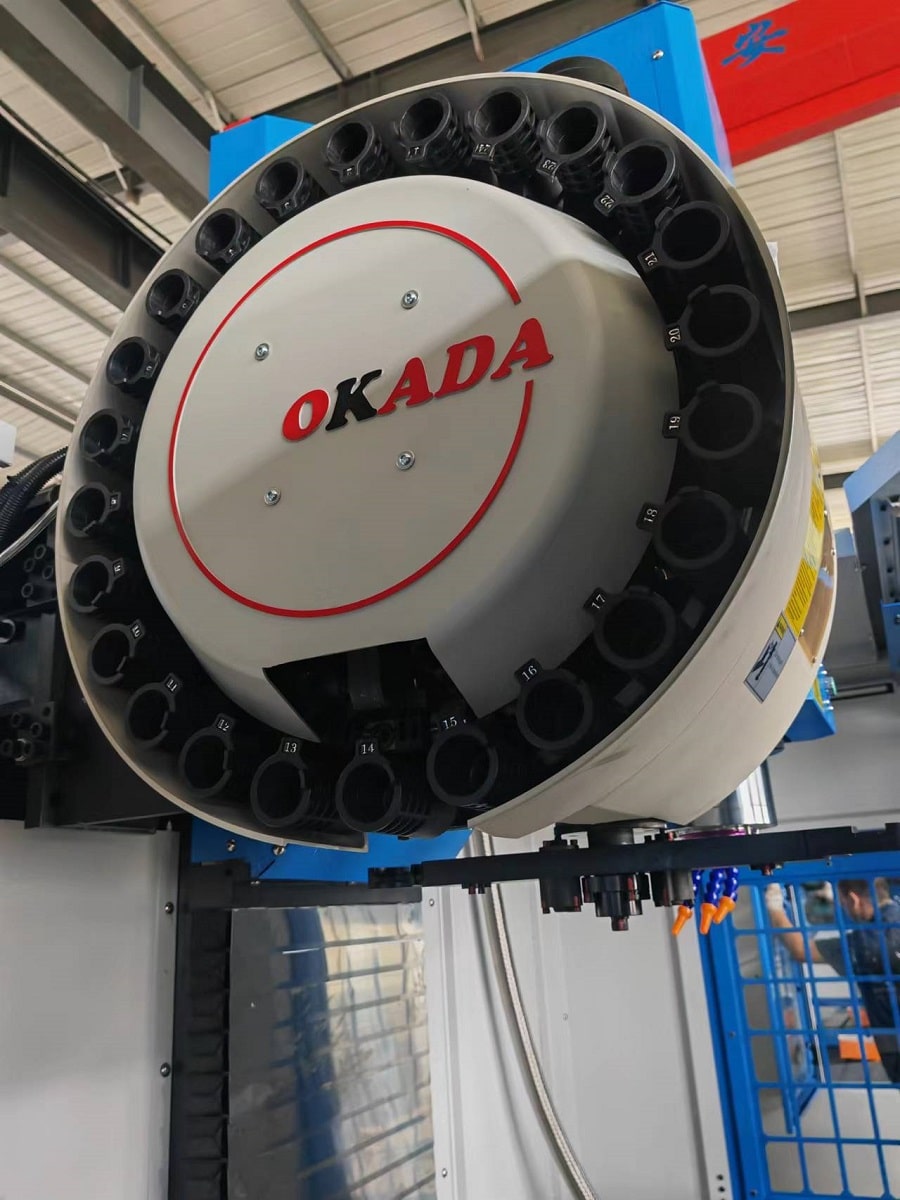

МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
 |
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
|
 |
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
 |

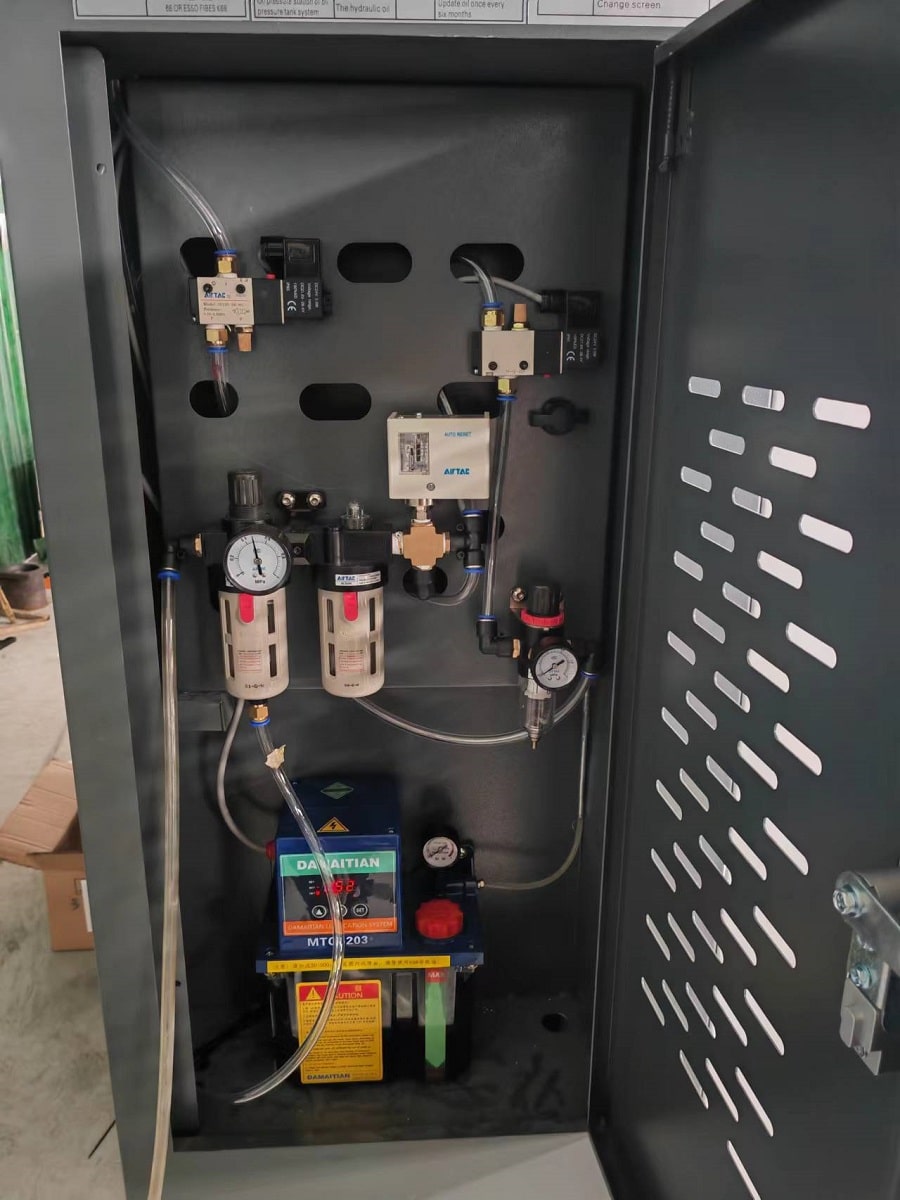

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
 |

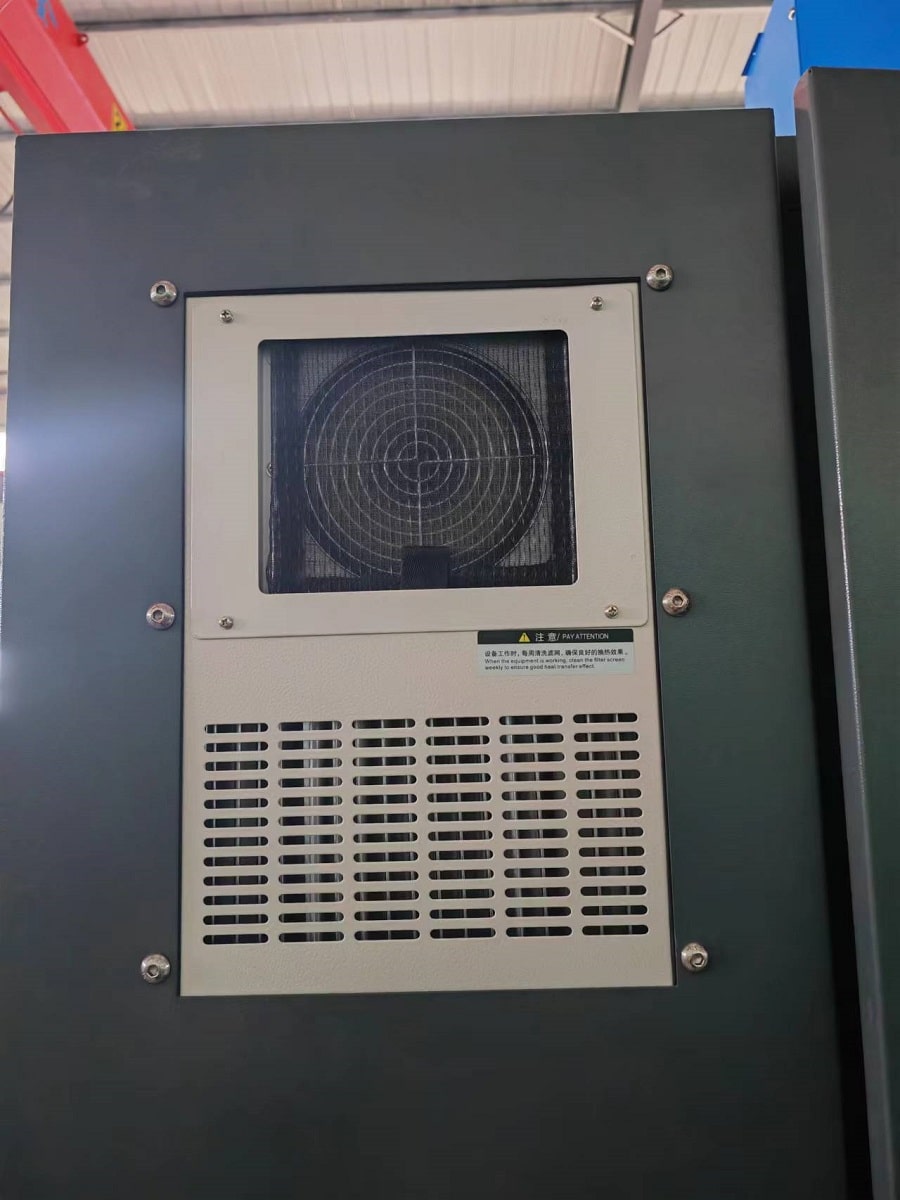

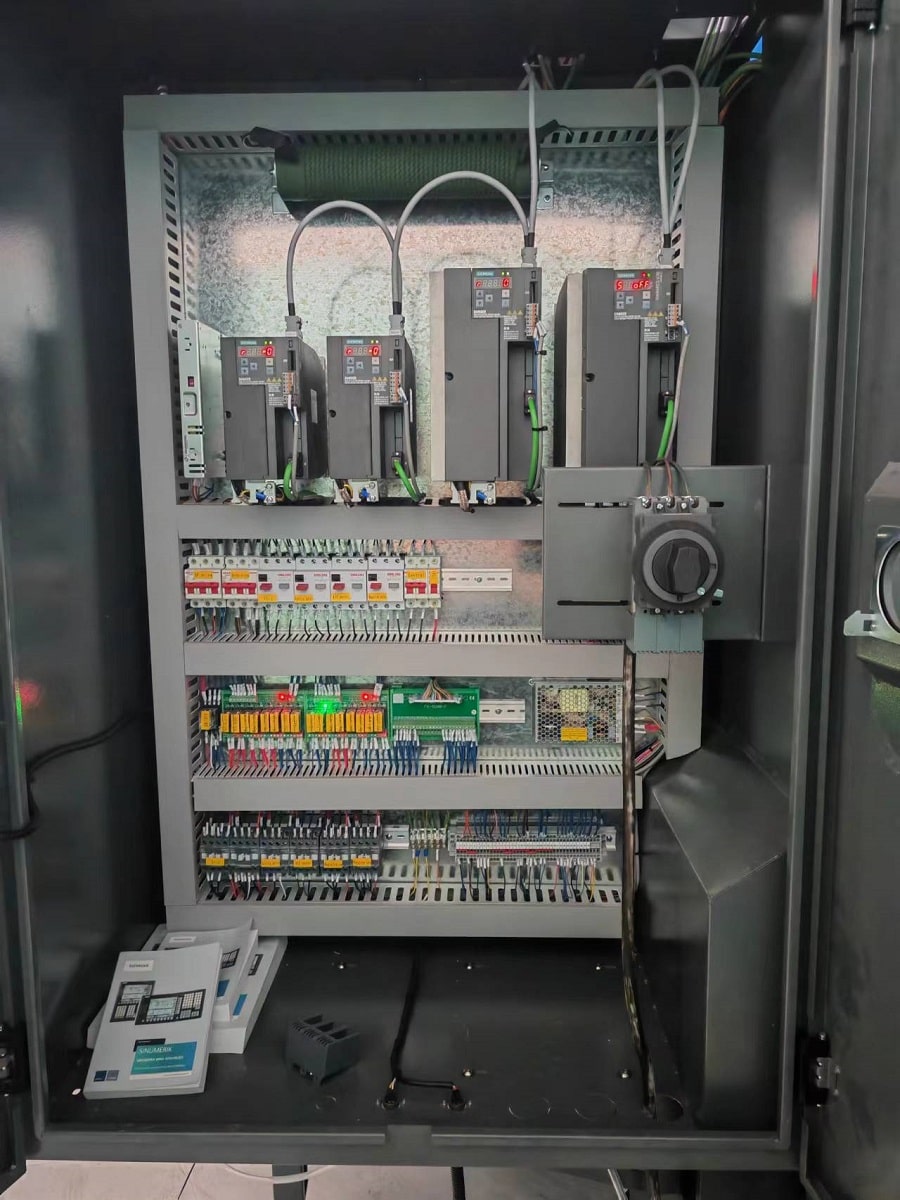

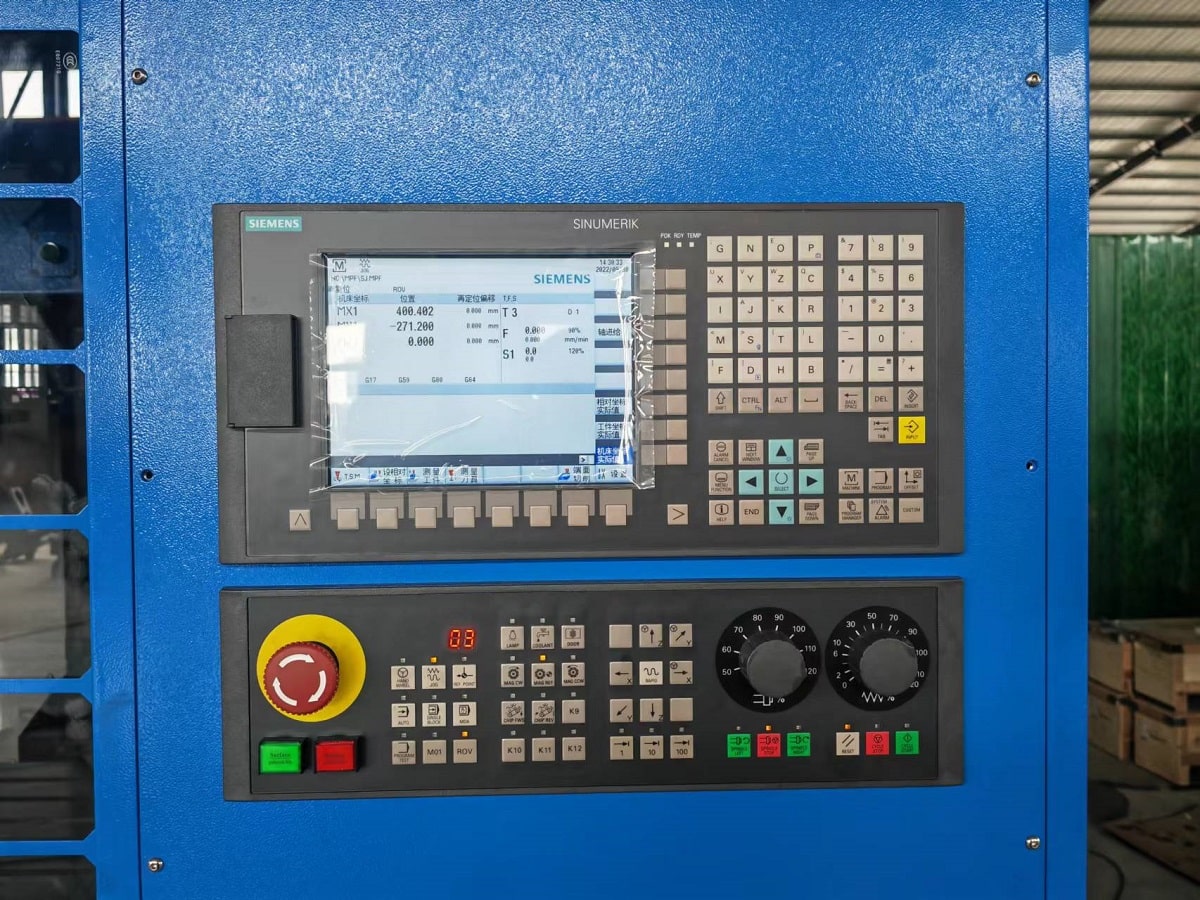

ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция). |
 |

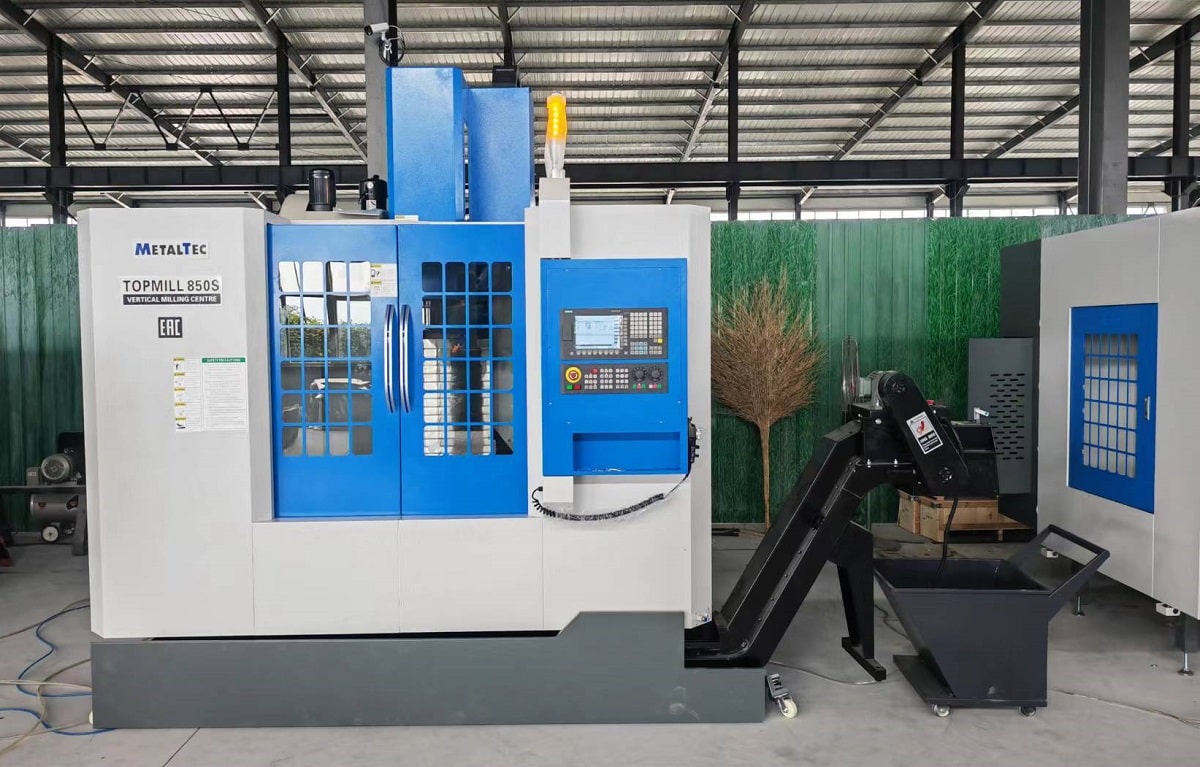

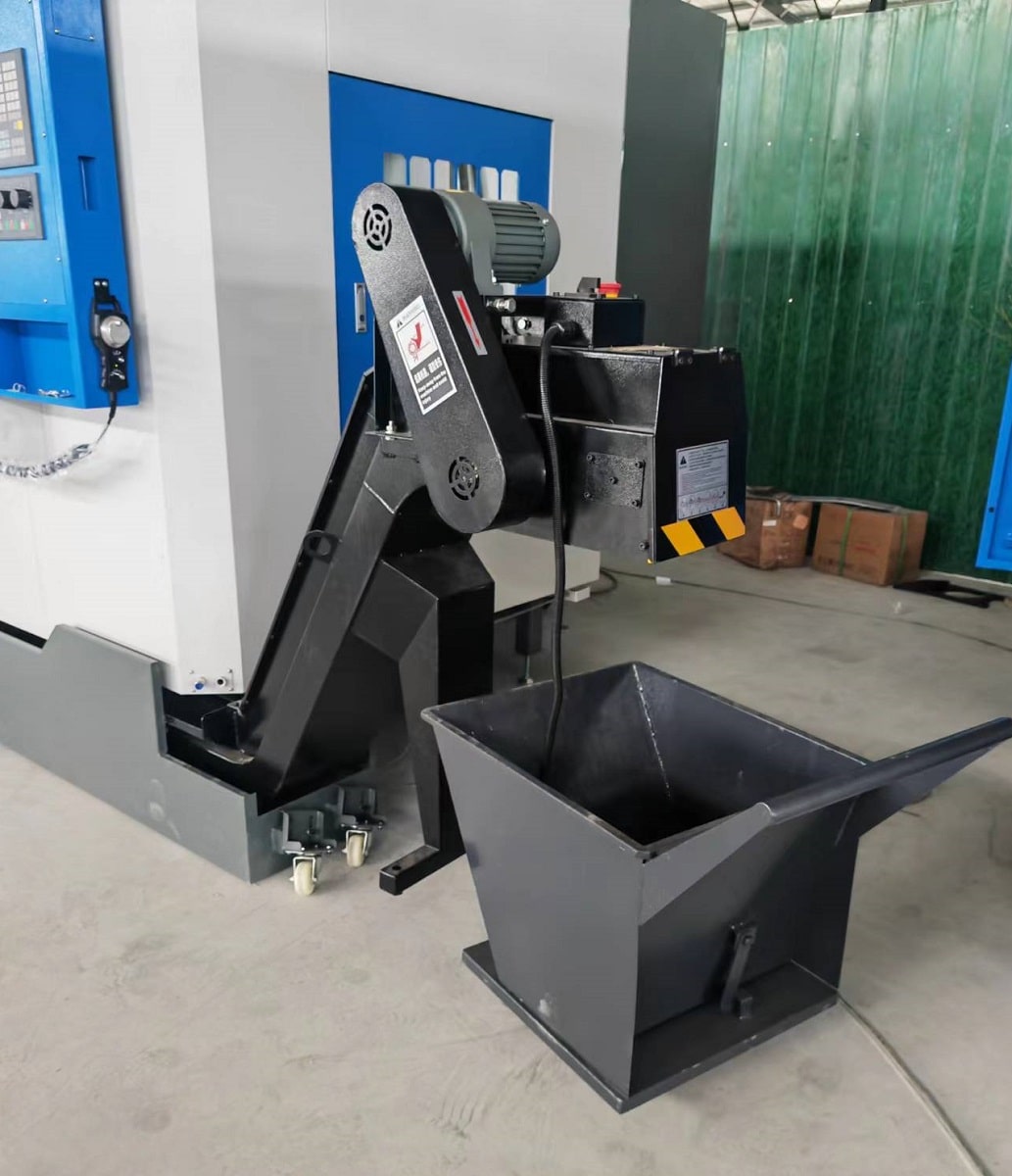

ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.
Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония).
Контакторы – Sсhneider (Франция).
Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL, укомплектован высокоточным электрошпинеделем ведущего мирового производителя.
Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества.
Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
- Высокая технологичность;
- Продолжительный период эксплуатации;
- Высокие скорости перемещения;
- Высокая несущая способность;
- Простота смазки и взаимозаменяемость.
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
