НАЗНАЧЕНИЕ:

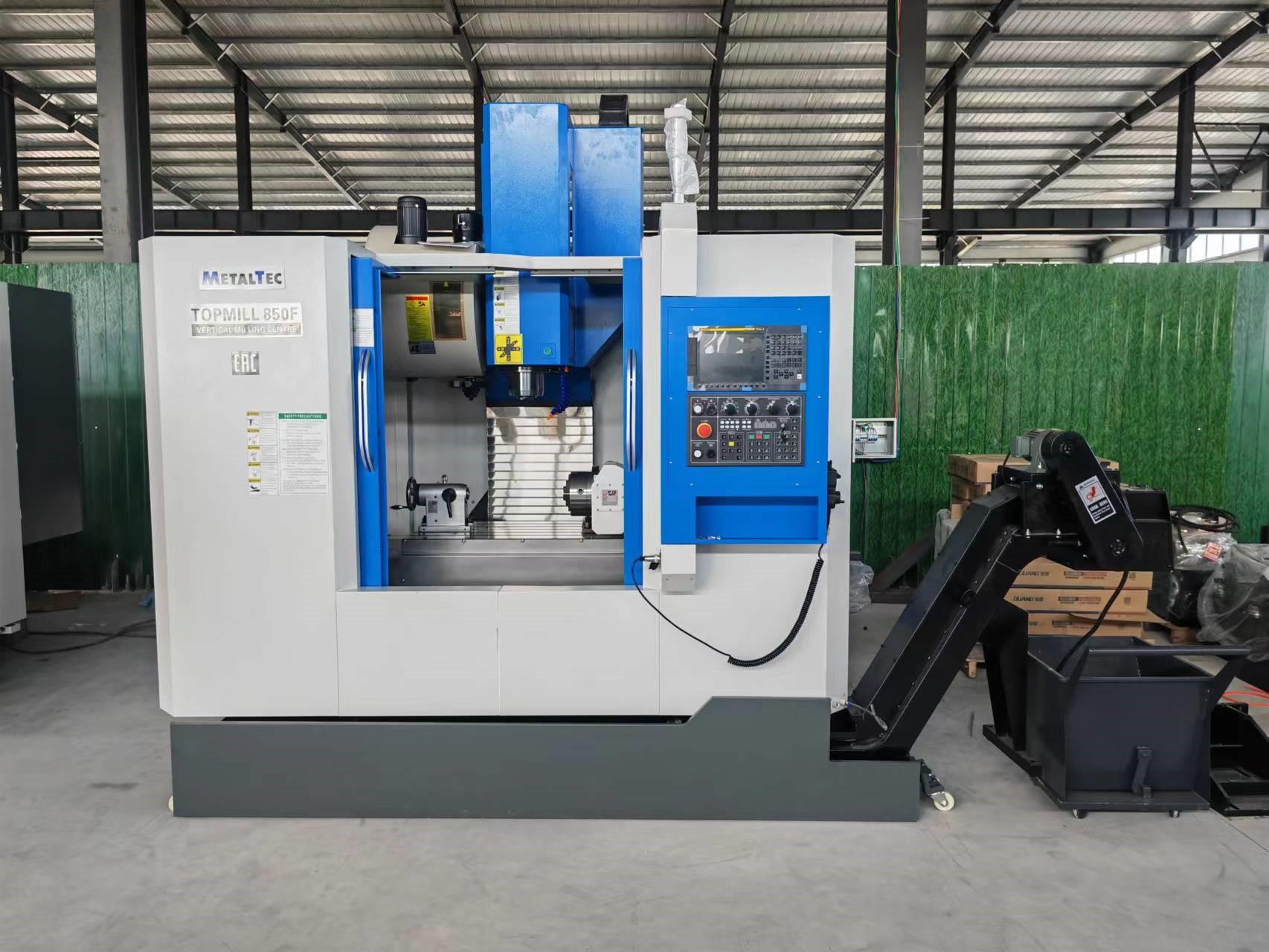

Вертикальные многоцелевые обрабатывающие центры TOPMILL 1360F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
КОМПЛЕКТАЦИЯ:
| № | Наименование | Спецификация |
| 1 | Шпиндель | BT40 |
| 2 | Магазин автосмены инструмента | BT40-24T |
| 3 | ШВП по оси Х/Y/Z | P4 |
| 4 | Подшипник винтовой | |
| 5 | Насос-кулант | |
| 6 | Автоматическая система смазки | |
| 7 | Пневмосистема |
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельTOPMILL 1360F
-
Размеры рабочего стола, мм1300 x 600
-
Наибольшая нагрузка на стол, кг800
-
T-пазы стола, мм18 x 100 x 5
-
Перемещение по оси X, мм1100
-
Перемещение по оси Y, мм600
-
Перемещение по оси Z, мм600
-
Расстояние от торца шпинделя до поверхности рабочего стола, мм150 - 800
-
Расстояние от шпинделя до колонны, мм650
-
Направляющие перемещения, X / Y / ZЛинейные направляющие (С3)
-
Шарико-винтовые пары, X / Y / ZКласс точности P4
-
Обороты шпинделя, об/мин10 000
-
Охлаждение шпинделямасляное
-
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт11 / 15
-
Тип хвостовика инструментаВТ40
-
Емкость магазина инструмента24
-
Максимальный вес устанавливаемого инструмента, кг8
-
Максимальный диаметр устанавливаемого инструмента, мм100
-
Максимальная длина устанавливаемого инструмента, мм300
-
Быстрые перемещения по осям Х / Y / Z, мм/мин24 000 / 24 000 / 20 000
-
Скорость обработки, мм/мин1 - 10 000
-
Точность позиционирования, мм± 0,005 / 300
-
Повторяемость, мм± 0,003 / 300
-
Напряжение, В / Частота, Гц380 ± 10% / 50 ± 10%
-
Общая установленная мощность, кВт25
-
Давление воздуха, МПа0,6
-
Длина, мм3300
-
Ширина, мм2300
-
Высота, мм2550
-
Вес, кг6500
Конструктивные особенности
 |
ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности. |
 |
ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ) Станок комплектован высокоточным шпинделем ведущего мирового производителя. Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству. |
 |
МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки. |
 |
СИСТЕМА УПРАВЛЕНИЯ FANUC 0i MF PLUS Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения. Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения. |
 |
ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования. FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы. |
 |
ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция). |
 |
ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ)
|
 |
ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости. |
 |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности. |
 |
ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации. |
 |
ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка. |
Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.
Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония).
Контакторы – Sсhneider (Франция).
Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.
Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования.
FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.
Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг.
Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
- Высокая технологичность;
- Продолжительный период эксплуатации;
- Высокие скорости перемещения;
- Высокая несущая способность;
- Простота смазки и взаимозаменяемость.
Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы.
Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.
Станок комплектован высокоточным шпинделем ведущего мирового производителя.
Сборка шпинделей VOLIS осуществляется при непрерывном контроле всех этапов производства службой качества.
Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.
Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения.
Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.
