Назначение:

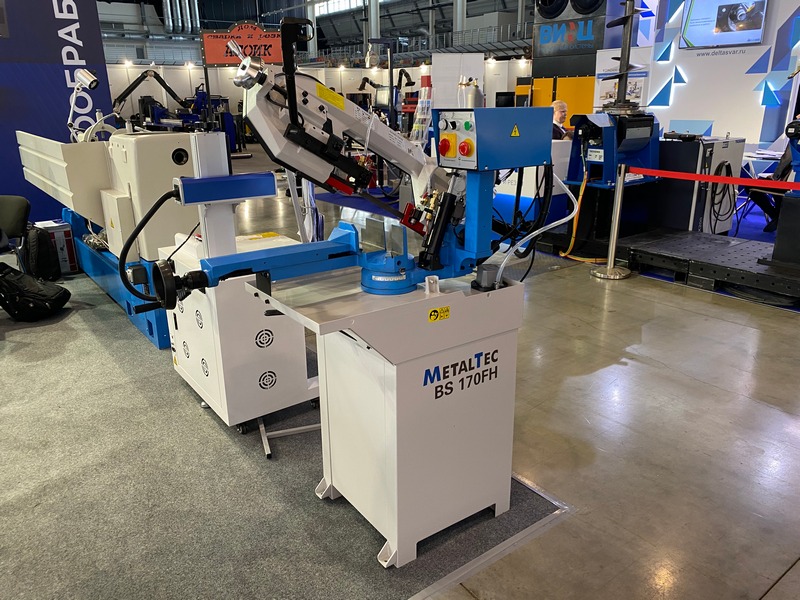

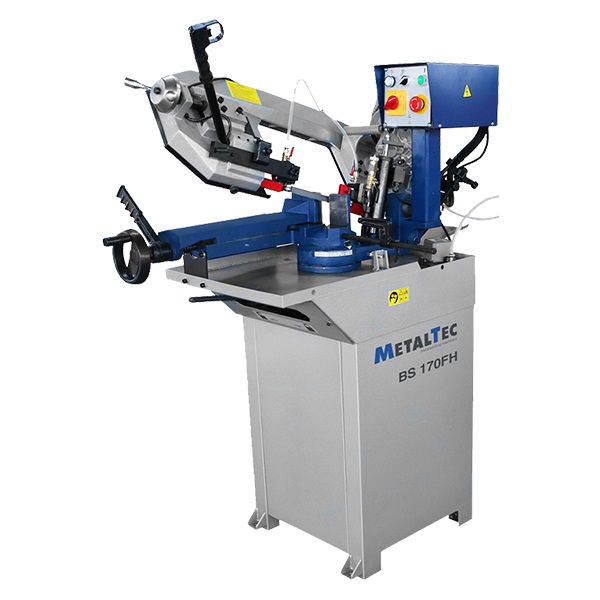

Ленточнопильный станок MetalTec BS 170 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство ленточнопильных станков по металлу сходно: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки.
- Превосходное качество резки.
- Экономия материала при обработке, за счет малой ширины резки.
- Возможность резки под разными углами – 0 градусов~ 60 градусов
- Пакетная резка, и резка нескольких заготовок одновременно.
- Возможность резки различных заготовок: труб, профилей и т.д.
Комплект поставки:
- Станок в сборе
- Тумба станка
- Пильное полотно
- Упор для серийной резки
- Инструкция по эксплуатации
Справочная информация
Схема обработки:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
 |
 |
 |
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
 |
 |
 |
Станки на заводе METALTEC
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельBS 170 FH
-
Мощность двигателя, Вт900 (220 V)
-
Размеры пильного полотна, мм2105 x 20 x 0,9
-
Скорость резания, м/мин80 (230 V) - 1 режим
-
Угол разворота пильной рамы, градусов0 градусов~ 60 градусов
-
Высота стола, мм970
-
Режимы резанияручной, гидроразгрузка
-
●170
-
■140 х 140
-
▅210 х 140
-
●120
-
■110 х 110
-
▅130 х 110
-
●70
-
■60 х 60
-
▅170 х 60
-
Длина, мм1260
-
Ширина, мм540
-
Высота, мм900
-
Длина, мм750
-
Ширина, мм560
-
Высота, мм150
-
Вес (нетто), кг160
-
Вес (брутто), кг200
Конструктивные особенности
 |
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна. Данная конструкция существенно снижает вибрацию и повышает точность позиционирования режущего инструмента. |
 |
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
 |
МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов. |
 |
РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного. |
 |
ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость). |
 |
УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Контроль за натяжением режущего полотна осуществляется оператором на протяжении всей рабочей смены, для этого на станок установлен удобный узел натяжения с жидкостным тензометром. |
 |
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками. |
 |
РЕГУЛИРУЕМЫЙ УПОР Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке. |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Выносная панель управления Европейского типа с подробным описанием органов управления на русском языке, делает удобной работу оператора. При работе с крупными заготовками предусмотрен поворот пульта на угол. |
 |
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Резка заготовок на угол до 60 градусов осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка. |
:
Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна. Данная конструкция существенно снижает вибрацию и повышает точность позиционирования режущего инструмента.
:
Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
:
Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.
:
Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.
Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
:
Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).
:
Контроль за натяжением режущего полотна осуществляется оператором на протяжении всей рабочей смены, для этого на станок установлен удобный узел натяжения с жидкостным тензометром.
:
Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками.
:
Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке.
:
Выносная панель управления Европейского типа с подробным описанием органов управления на русском языке, делает удобной работу оператора. При работе с крупными заготовками предусмотрен поворот пульта на угол.
:
Резка заготовок на угол до 60 градусов осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.
