НАЗНАЧЕНИЕ:

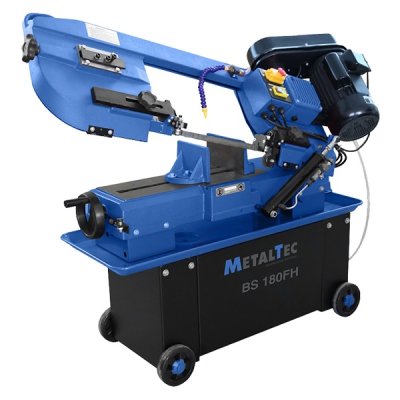

Ленточнопильный станок MetalTec BS 180 FH (220 V) предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60) градусовпозволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
Справочная информация
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
 |  |  |
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
 |  |  |
Станки на заводе METALTEC
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
- МодельBS 180 FH (380 V)
- Мощность двигателя, Вт750 (3 HP)
- Размеры пильного полотна, мм2360 х 20 х 0,9
- Скорость резания, м/мин41, 49, 69, 120 (50 Гц)
- Угол разворота тисков, градусов0 - 45
- Высота стола, мм550
- Мощность насоса подачи СОЖ, Вт150
- ●180
- ▇300 х 180
- ●100
- ▇100 х 170
- Длина, мм1260
- Ширина, мм460
- Высота, мм1080
- Вес (нетто), кг147
- Вес (брутто), кг175
Конструктивные особенности
 | ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
 | ПОВОРОТНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности и рифленых губок.В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым и защищает от произвольного смещения заготовки. |
 | СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка). |
 | УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме). |
 | АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ Станок оснащен системой подачи смазочно-охлаждающей жидкости (СОЖ), что дает дополнительную износостойкость полотну и защиту от коррозии комплектующих.Использование СОЖ существенно увеличивает качество и количество отрезаемых заготовок, сокращает расходы производства на ленточные полотна и обслуживание станка. |
 | РЕЖИМ СКОРОСТИ ВРАЩЕНИЯ ПОЛОТНА Скорость вращения полотна изменяется в 4х диапазонах и регулируется с помощью ременной передачи, что позволяет подобрать оптимальный режим резки для каждого вида материала и сечения заготовки. |
  | МОЩНЫЙ ДВИГАТЕЛЬ Стойки к перегрузкам мощный двигатель станка позволяет развивать скорость вращения полотна от 34 до 102 м/мин. |
 | НАТЯЖЕНИЕ ПОЛОТНА Пильное полотно приводится в рабочее положение натяжным винтом, для достижения оптимального усилия натяжения, в области ведомого шкива установлен удобный механизм фиксации со шкалой. |
 | ПАНЕЛЬ УПРАВЛЕНИЯ Удобно расположенная панель управления станком существенно экономит рабочее пространство на производстве. Кнопка аварийного отключения легко доступна и делает процесс работы на станке максимально безопасным. |
: Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
: Стойки к перегрузкам мощный двигатель станка позволяет развивать скорость вращения полотна от 34 до 102 м/мин.
Скорость вращения полотна подбирается исходя из параметров заготовок и легко меняться при переустановки ремня на шкивах.
: Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).
:
Удобно расположенная панель управления станком существенно экономит рабочее пространство на производстве. Кнопка аварийного отключения легко доступна и делает процесс работы на станке максимально безопасным.
: Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности и рифленых губок.
В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым и защищает от произвольного смещения заготовки.
: Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).
: Станок оснащен системой подачи смазочно-охлаждающей жидкости (СОЖ), что дает дополнительную износостойкость полотну и защиту от коррозии комплектующих.
Использование СОЖ существенно увеличивает качество и количество отрезаемых заготовок, сокращает расходы производства на ленточные полотна и обслуживание станка.
: Скорость вращения полотна изменяется в 4х диапазонах и регулируется с помощью ременной передачи, что позволяет подобрать оптимальный режим резки для каждого вида материала и сечения заготовки.
:
Пильное полотно приводится в рабочее положение натяжным винтом, для достижения оптимального усилия натяжения, в области ведомого шкива установлен удобный механизм фиксации со шкалой.
