НАЗНАЧЕНИЕ:

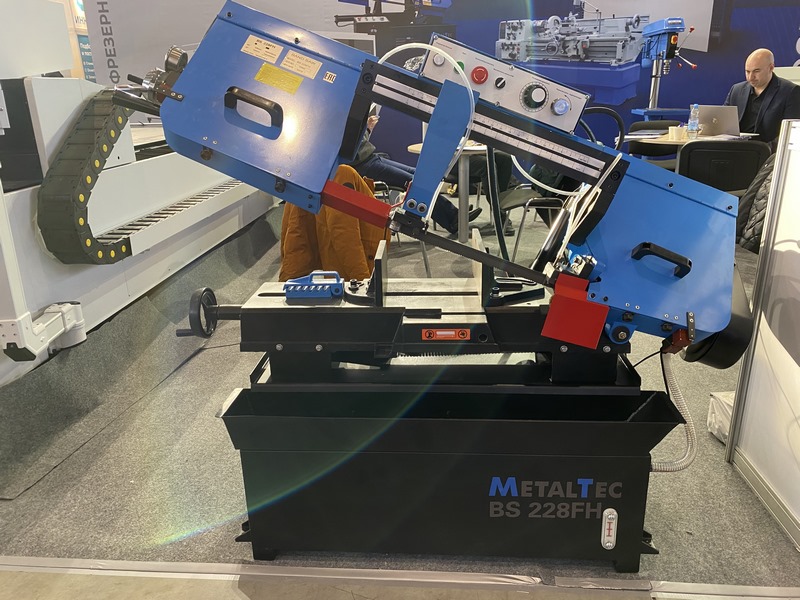

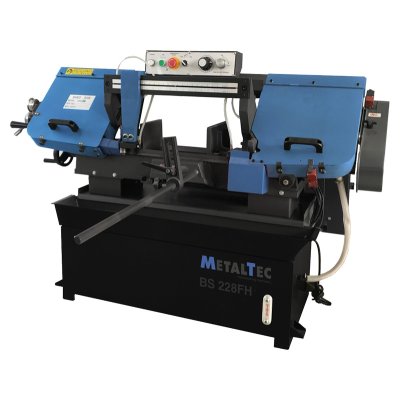

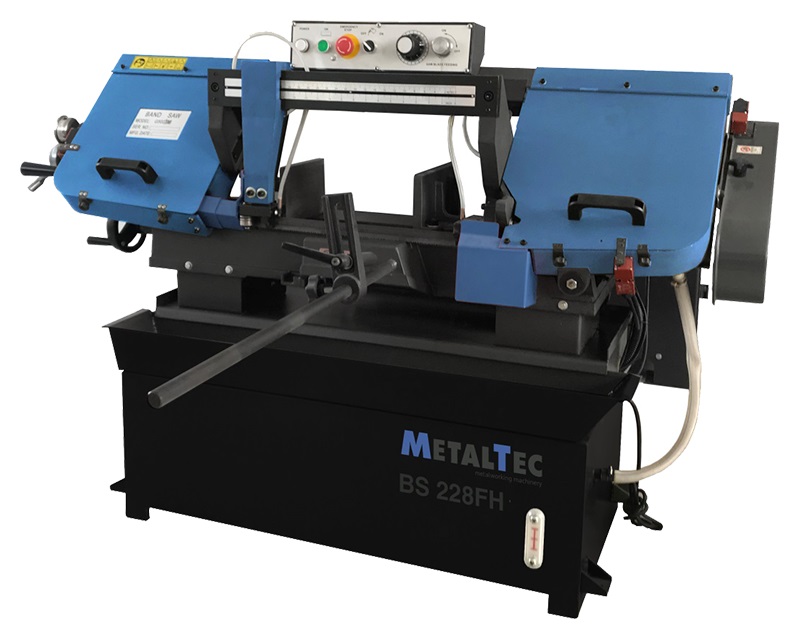

Ленточнопильный станок MetalTec BS 228 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 градусов (позволяет производить резку под разными углами, для последующей сварки конструкций).
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
Основные особенности станка MetalTec BS 228 FH:
- Универсальность применения, оптимальное соотношение цены и качества.
- В комплекте упор для серийной резки заготовок
- Регулируемые поворотные тиски для резки под углом до 45 градусов
- Серийно оснащен встроенным жидкостным тензометром для контроля натяжения полотна
- Направляющие пильного полотна - закаленные подшипники, обеспечивающие жесткость и стабильное движение пильного полотна
- Быстрозажимные тиски существенно сокращают время переналадки станка оператором
Справочная информация
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
 |  |  |
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
 |  |  |
Станки на заводе METALTEC
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
- МодельBS 228 FM
- Размеры пильного полотна, мм3035 x 27 x 0,9
- Угол поворота тисков, градусов0 - 45
- Высота стола, мм635
- 380 V; 50 Hz; 1500 w
- 21, 33, 42, 59 (50 Гц)
- ●228
- ▇355 х 228
- ●152
- ▇152 х 228
- Длина, мм1680
- Ширина, мм565
- Высота, мм1120
- Вес (нетто), кг279
- Вес (брутто), кг340
Конструктивные особенности

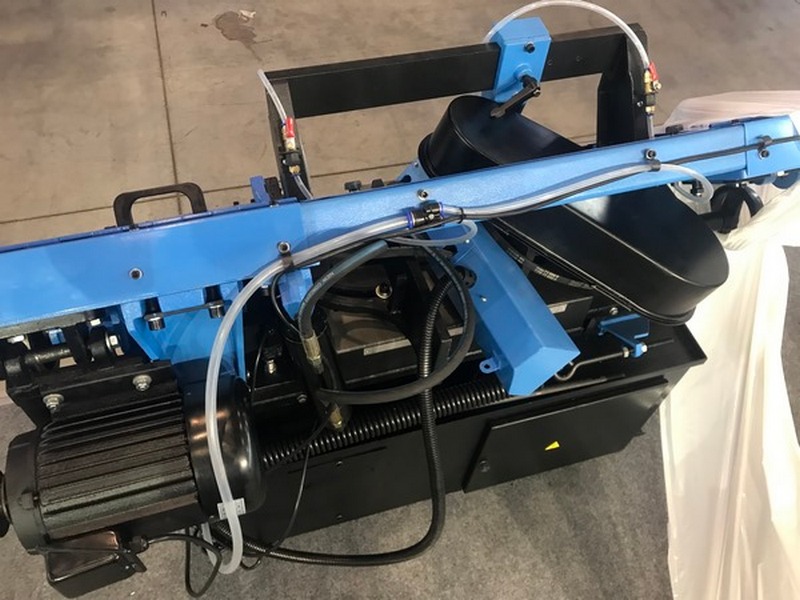

 | ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. |
 | НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ПОВОРОТНЫЕ ТИСКИ Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок и защищает от произвольного смещения заготовки. В движение тиски приводятся удобным маховиком в сочетании с рычагом быстрой доводки, тем самым существенно сокращается время наладки станка. |
  | СИСТЕМА ГИДРОРАЗГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит под собственным весом пильного модуля, где скорость опускания регулируется гидроцилиндром.С пульта управления оператор может корректировать давление в гидроцилиндре, выбирая тем самым наиболее оптимальное для получения ровного и качественного реза. |

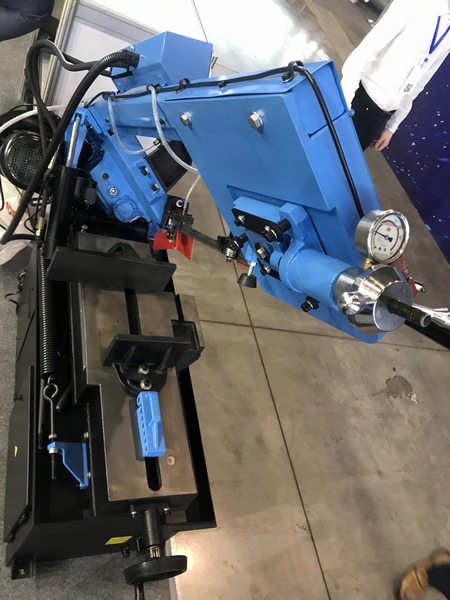

 | УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками. |
 | ДВУХТОЧЕЧНАЯ АВТОМАТИЧЕСКАЯ СИСТЕМА ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая система подачи смазочно-охлаждающей жидкости (СОЖ). |
 | РЕЖИМ СКОРОСТИ ВРАЩЕНИЯ ПОЛОТНА Скорость вращения полотна изменяется в 4х диапазонах и регулируется с помощью ременной передачи, что позволяет подобрать оптимальный режим резки для каждого вида материала и сечения заготовки. |

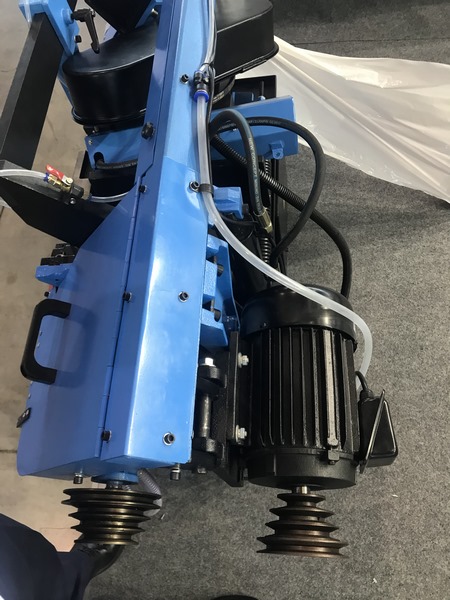

 | МОЩНЫЙ ДВИГАТЕЛЬ Возможность резки, как сплошных заготовок , так и полых, подтверждается установленным на станке мощным 1,5 кВт двигателем, в сочетании с тяжелой рамой станка. Скорость резки подбирается оператором в зависимости от параметров материала и регулируется ременной передачей. |
 | УРОВНЕМЕР СИСТЕМЫ СОЖ На тумбе станка установлен датчик уровня охлаждающей жидкости, позволяющий оператору визуально следить за ее состоянием и уровнем системы СОЖ. |

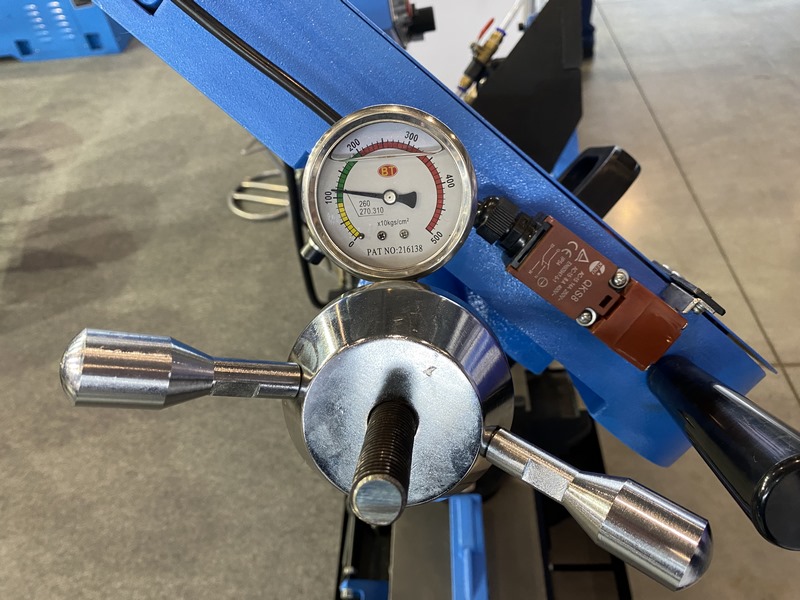

 | ЖИДКОСТНЫЙ ТЕНЗОМЕТР Для контроля за процессом резки на станке установлен датчик натяжения полотна (тензометр). Оператор корректирует состояние натяжения инструмента для получения высокого качества реза, соответственно увеличивается ресурс полотна на станке. |

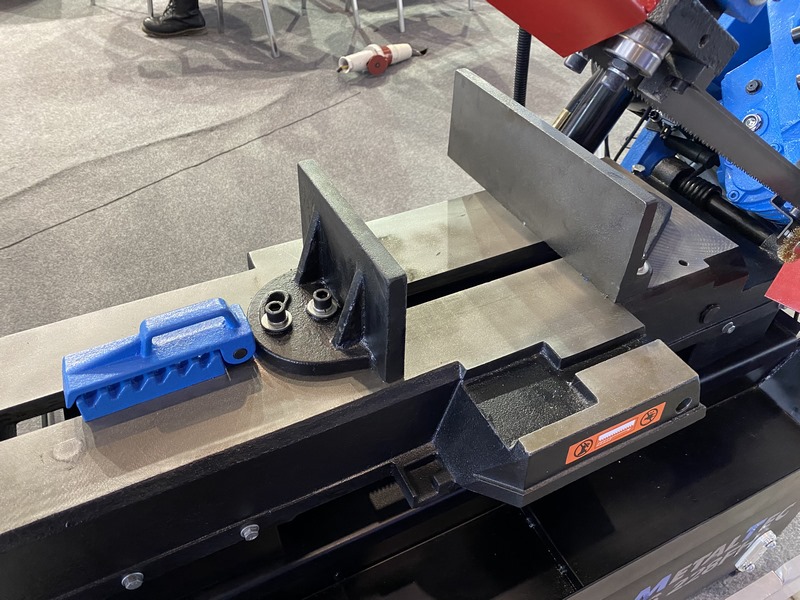

 | РЕГУЛИРУЕМЫЙ УПОР Станок оснащен упором для серийной резки, который существенно сокращает время перенастройки оператором станка при серийной резке. |

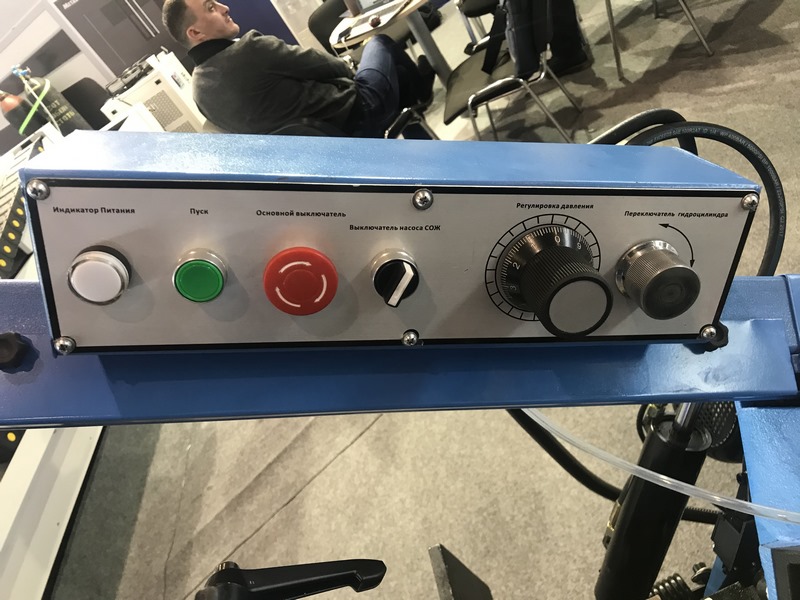

  | ПАНЕЛЬ УПРАВЛЕНИЯ Удобно размещенная на раме станка панель управления, позволяет оператору вносить корректировки в процесс пиления сплошных заготовок больших диаметров и экономит место рабочей площади оборудования. |
: Конструкция станка представляет собой надежное и жесткое основание (станина) на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
:
Возможность резки, как сплошных заготовок , так и полых, подтверждается установленным на станке мощным 1,5 кВт двигателем, в сочетании с тяжелой рамой станка. Скорость резки подбирается оператором в зависимости от параметров материала и регулируется ременной передачей.
: Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками.
:
Станок оснащен упором для серийной резки, который существенно сокращает время перенастройки оператором станка при серийной резке.
: Удобно размещенная на раме станка панель управления, позволяет оператору вносить корректировки в процесс пиления сплошных заготовок больших диаметров и экономит место рабочей площади оборудования.
Панель управления полностью на русском языке с подробным описанием органов управления.
: Опускание пильной рамы в зону резания заготовки происходит под собственным весом пильного модуля, где скорость опускания регулируется гидроцилиндром.
С пульта управления оператор может корректировать давление в гидроцилиндре, выбирая тем самым наиболее оптимальное для получения ровного и качественного реза.
: Скорость вращения полотна изменяется в 4х диапазонах и регулируется с помощью ременной передачи, что позволяет подобрать оптимальный режим резки для каждого вида материала и сечения заготовки.
: Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок и защищает от произвольного смещения заготовки. В движение тиски приводятся удобным маховиком в сочетании с рычагом быстрой доводки, тем самым существенно сокращается время наладки станка.
: Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая система подачи смазочно-охлаждающей жидкости (СОЖ).
:
На тумбе станка установлен датчик уровня охлаждающей жидкости, позволяющий оператору визуально следить за ее состоянием и уровнем системы СОЖ.
:
Для контроля за процессом резки на станке установлен датчик натяжения полотна (тензометр). Оператор корректирует состояние натяжения инструмента для получения высокого качества реза, соответственно увеличивается ресурс полотна на станке.
