НАЗНАЧЕНИЕ:

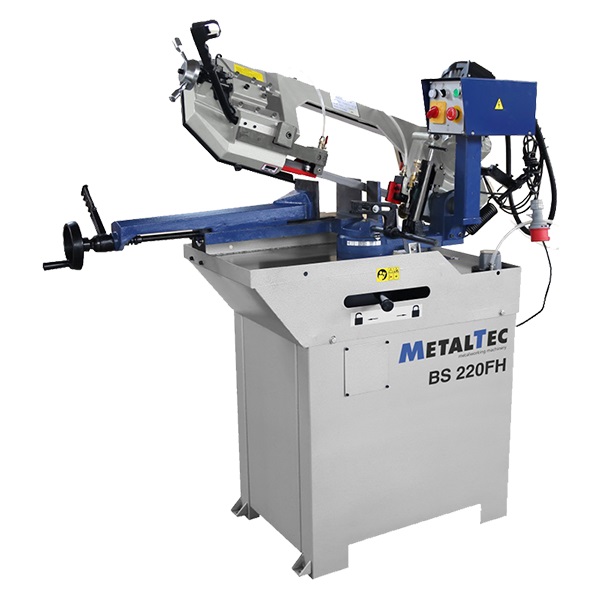

Ленточнопильный станок MetalTec BS 220 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей.
Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
Преимущества ручных ленточнопильных станков по металлу:
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60) градусов - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
Комплект поставки:
- Станок в сборе
- Тумба станка
- Пильное полотно
- Упор для серийной резки
- Инструкция по эксплуатации
Справочная информация
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | МЕТАЛЛИЧЕСКИЙ ПРОФИЛЬ | МЕТАЛЛИЧЕСКИЙ ПРУТОК |
 |
 |
 |
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
 |
 |
 |
Станки на заводе METALTEC
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельBS 220 FH
-
Мощность двигателя, Вт
1100 / 590 (380 В) -
Размеры пильного полотна, мм2450 x 27 x 0,9
-
Скорость резания, м/мин72 / 36 (380 В)
-
Угол разворота пильной рамы, градусов0 ~ 45 (60)
-
Высота стола, мм1045
-
●220
-
■150 х 150
-
▅260 х 150
-
●90
-
■85 х 85
-
▅100 х 85
-
●150
-
■145 х 145
-
▅150 х 145
-
Длина, мм1450
-
Ширина, мм570
-
Высота, мм1040
-
Длина, мм830
-
Ширина, мм780
-
Высота, мм170
-
Вес (нетто), кг218
-
Вес (брутто), кг264
Конструктивные особенности
 |
ПОВОРОТНАЯ ПИЛЬНАЯ РАМА Резка заготовок на угол до 60 градусов осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка. |
 |
РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании. |
 |
НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки. |
 |
ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна. Данная конструкция существенно снижает вибрацию и повышает точность позиционирования режущего инструмента. |
 |
СИСТЕМА ГИДРОЗАГРУЗКИ Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка). |
 |
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами. |
 |
БЫСТРАЯ СМЕНА ИНСТРУМЕНТА Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе. |
 |
МОЩНЫЙ ДВИГАТЕЛЬ Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов. |
 |
РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного. |
 |
ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость). |
 |
УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Контроль за натяжением режущего полотна осуществляется оператором на протяжении всей рабочей смены, для этого на станок установлен удобный узел натяжения с жидкостным тензометром. |
 |
РЕГУЛИРУЕМЫЙ УПОР Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке. |
 |
ПАНЕЛЬ УПРАВЛЕНИЯ Выносная панель управления Европейского типа с подробным описанием органов управления на русском языке, делает удобной работу оператора. При работе с крупными заготовками предусмотрен поворот пульта на угол. |
:
Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна. Данная конструкция существенно снижает вибрацию и повышает точность позиционирования режущего инструмента.
:
Зажимной узел станка (тиски) обеспечивает надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.
:
Надежная работа на протяжении всего срока эксплуатации, обеспечивает мощный двигатель. Он приводит в движение пильное полотно, обеспечивая оптимальную скоростью резания для различных видов материалов.
:
Универсальность оборудования подтверждается возможностью работы в ручном режиме и режиме гидроразгрузки.
Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
:
Для удаления стружки из зоны резания, предотвращения перегрева режущей кромки инструмента и заготовки на станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость).
:
Контроль за натяжением режущего полотна осуществляется оператором на протяжении всей рабочей смены, для этого на станок установлен удобный узел натяжения с жидкостным тензометром.
: Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.
:
Станок оснащен 500 мм упором с мерной линейкой, что существенно сокращает время перенастройки оператором станка при серийной резке.
:
Выносная панель управления Европейского типа с подробным описанием органов управления на русском языке, делает удобной работу оператора. При работе с крупными заготовками предусмотрен поворот пульта на угол.
:
Резка заготовок на угол до 60 градусов осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.
: Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.
: Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).
: Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.
