НАЗНАЧЕНИЕ:

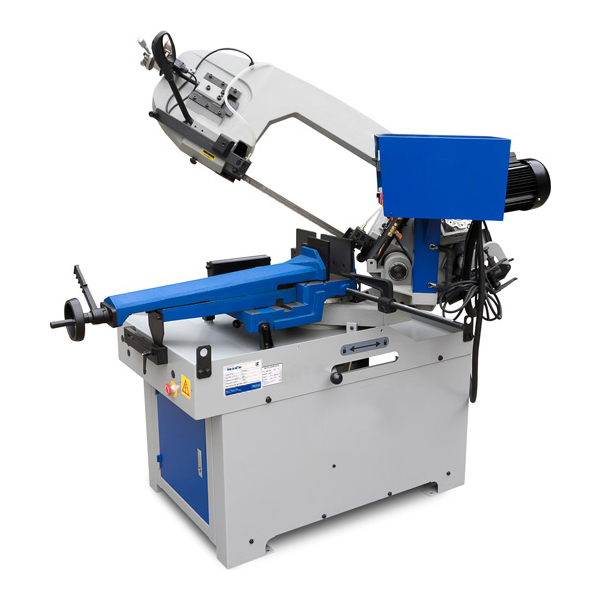

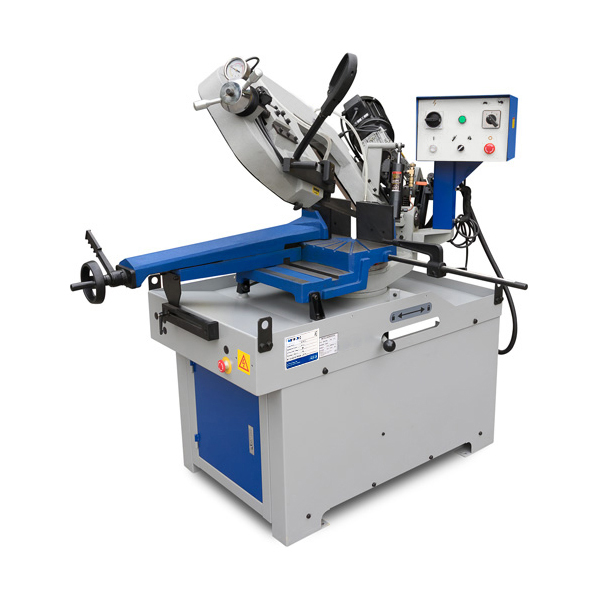

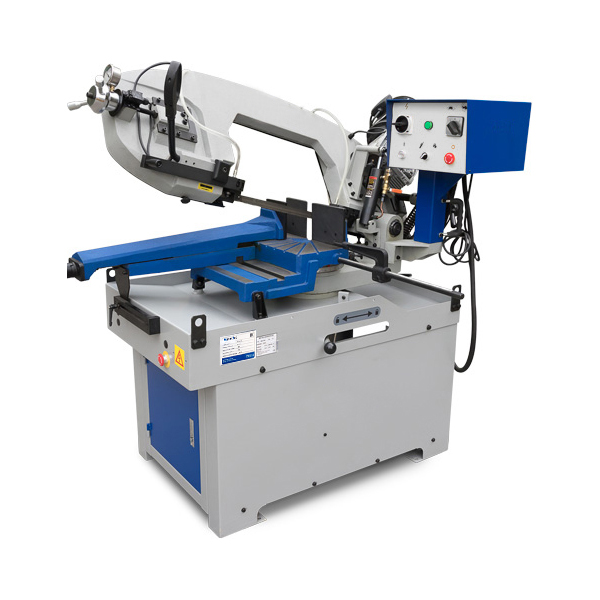

Ручной ленточнопильный станок MetalTec BS 270 FHE - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама.

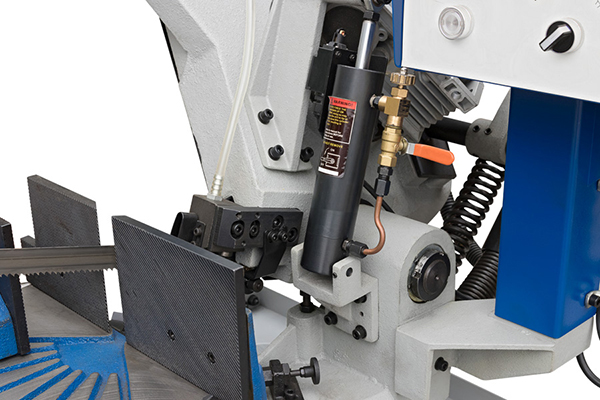

Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Ручные ленточнопильные станки, применяются на небольших и средних производствах при мелкосерийном, штучном производстве:
- при распиле сортового проката при последующей токарной обработке;
- при распиле металлического профиля и труб, под разными углами, для последующей сварки конструкции;
- при распиле металлических заготовок на заготовительных производствах и базах (труб, профилей, прутков и т.д.).
ПРЕИМУЩЕСТВА РУЧНОГО ЛЕНТОЧНОПИЛЬНОГО СТАНКА:
- Опускание пильной рамы происходит благодаря автоматической разгрузке гидроцилиндра – позволяет повысить производительность, качество резки и безопасность при работе.
- Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
- Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
- Возможность резки под разными углами – до 45 (60) - позволяет производить резку под разными углами, для последующей сварки конструкций.
- Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
- Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широкоприменимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.
СХЕМА ОБРАБОТКИ:
| СТАЛЬНЫЕ ТРУБЫ | СТАЛЬНОЙ ПРОФИЛЬ | СТАЛЬНОЙ ПРУТОК |
 |
 |
 |
| ДВУТАВРОВЫЕ БАЛКИ | ПРОКАТ РАЗЛИЧНОЙ ФОРМЫ | ШВЕЛЛЕР |
 |
 |
 |
В НАЛИЧИИ
более 700 станков
ДОСТАВКА
от 7 дней по РФ
ПОДБОР
станков и оборудования
ПОМОЩЬ
в оформлении кредита
-
МодельBS 270 FHE
-
Мощность двигателя, кВт1,5 (380 В)
-
Размеры пильного полотна, мм3160 x 27 x 0,9
-
Скорость резания, м/мин35 / 68
-
Угол разворота пильной рамы, градусов- 45 (лево), - 60 (право)
-
●270
-
■260
-
▅370 х 220
-
●240
-
■180 х 180
-
▅240 х 160
-
●160
-
■100 х 100
-
●210
-
■180 х 180
-
Длина, мм1860
-
Ширина, мм760
-
Высота, мм1720
-
Вес (нетто), кг491
-
Вес (брутто), кг541
Конструктивные особенности
 |

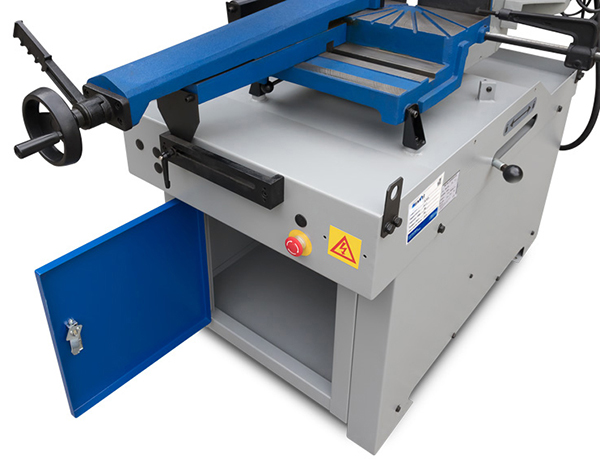

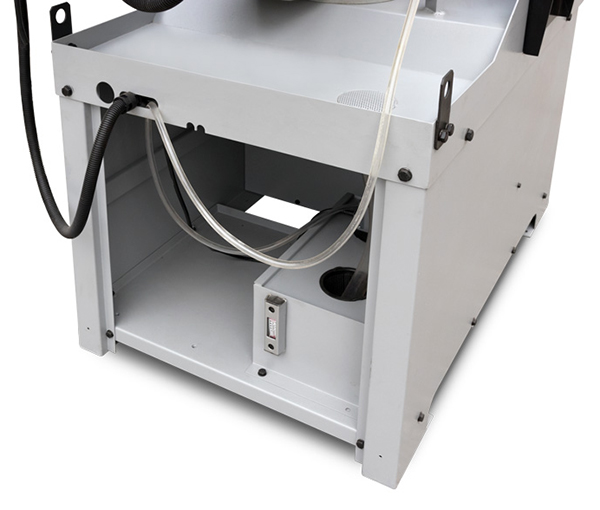

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном. Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности. |
|

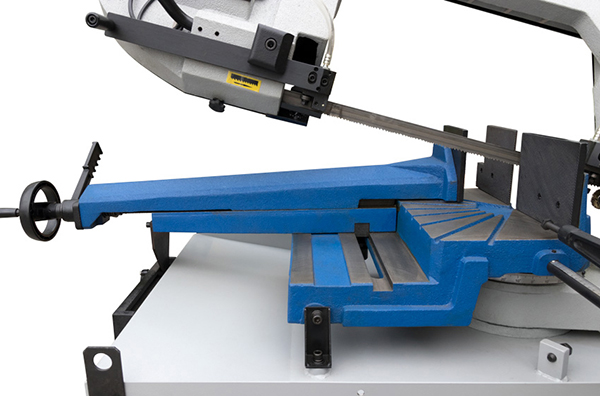

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, который значительно сокращает время переустановки материала. |
 |
МОЩНЫЙ ДВИГАТЕЛЬ Надежную работу станка, обеспечивает мощный редукторный двигатель 1,5 кВт. Обработка металла различной твердости и сечения происходит путем подбора нужного квалитета и шага зуба режущего полотна, а также режима скорости вращения 35 или 68 м/мин. |
 |
РЕЖИМЫ РАБОТЫ СТАНКА Универсальность оборудования подтверждается возможностью выбора на пульте управления режима работы станка. Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного. |
 |
ДВУХТОЧЕЧНАЯ СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ СОЖ На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента. |
 |

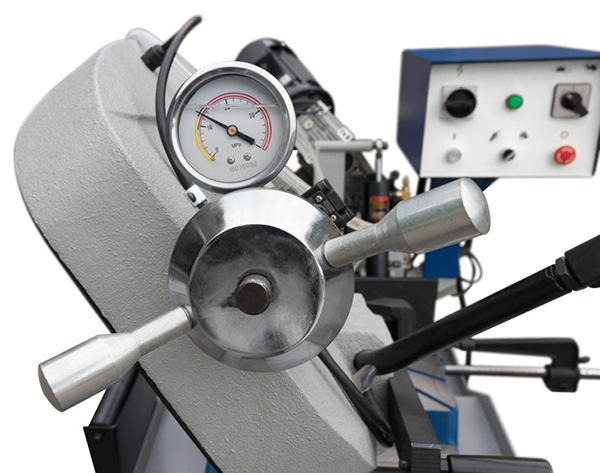

УЗЕЛ НАТЯЖЕНИЯ ПОЛОТНА С ТЕНЗОМЕТРОМ Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром. |
 |
УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ Точность реза на станке достигается за счет перпендикулярно установленного ленточного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами. |
 |

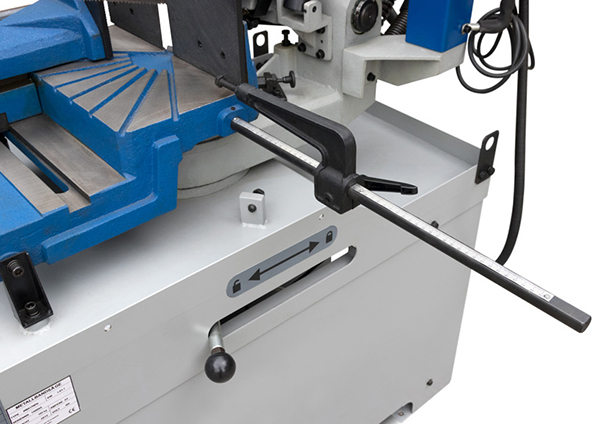

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА И РЕГУЛИРУЕМЫЙ УПОР Резка заготовок на угол от -45 до + 60 градусов осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка. При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором. |
|

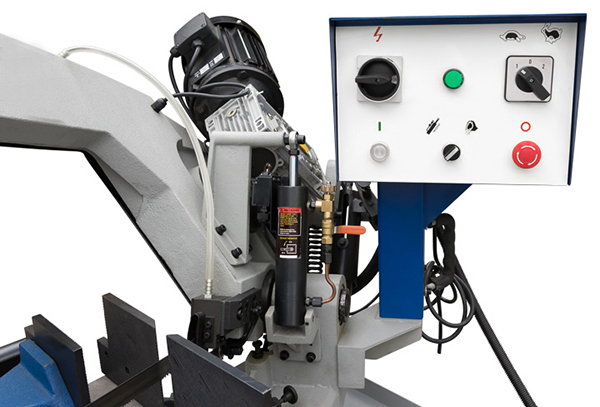

ПАНЕЛЬ УПРАВЛЕНИЯ Установленная на раму станка панель управления Европейского типа, с подробным описанием назначения переключателей, делает удобной работу оператора. |
Опции
 |
ЛАМПА ОСВЕЩЕНИЯ ЗОНЫ РЕЗАНИЯ Установленная на станке экономичная LED-лампа освещения применяется для выставлении заготовки в условиях плохой освещенности на производственной площадке. |
:
Конструкция станка представляет собой надежное и массивное основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.
Тяжелый пильный модуль, надежно закреплённый на станине, позволяет выполнять резку заготовок большого сечения с сохранением точности.
:
Тиски обеспечивают надежную фиксацию заготовки и защищают от произвольного смещения за счет большой площади поверхности рифленых губок.
В движение тиски приводятся удобным маховиком с рычагом быстрой доводки, который значительно сокращает время переустановки материала.
:
Надежную работу станка, обеспечивает мощный редукторный двигатель 1,5 кВт. Обработка металла различной твердости и сечения происходит путем подбора нужного квалитета и шага зуба режущего полотна, а также режима скорости вращения 35 или 68 м/мин.
:
Универсальность оборудования подтверждается возможностью выбора на пульте управления режима работы станка.
Ручной режим применим для разового резания небольших заготовок, а режим гидроразгрузки подходит для серийного.
:
На всех станках Metaltec установлена автоматическая (многоточечная) система подачи СОЖ (смазочно-охлаждающая жидкость), которая служит для удаления стружки из зоны резания, предотвращает перегрев и смазку режущей кромки инструмента.
:
Для поддержания режущего инструмента в рабочем состоянии, предусмотрен интуитивно понятный узел натяжения полотна. Оператор с помощью маховика устанавливает степень натяжения и сверяется с жидкостный тензометром.
:
Точность реза на станке достигается за счет перпендикулярно установленного ленточного полотна, которое надежно поддерживается закаленными шариковыми подшипниками с твердосплавными пластинами.
:
Установленная на раму станка панель управления Европейского типа, с подробным описанием назначения переключателей, делает удобной работу оператора.
:
Установленная на станке экономичная LED-лампа освещения применяется для выставлении заготовки в условиях плохой освещенности на производственной площадке.
:
Резка заготовок на угол от -45 до + 60 градусов осуществляется за счет изменения угла поворота пильной рамы. Оператор подбирает по градусной шкале необходимый угол реза, и жестко его фиксирует блокирующим рычагом, удобно расположенным на тумбе станка.
При серийной резке заготовок применяется жесткий упор в 500 мм с мерной линейкой, что существенно увеличивает производительность за счет сокращения времени разметки заготовки оператором.
